路面塌陷难预防，生命财产受损伤
近年来，因地铁施工、地下管网老化或地质条件复杂引发的路面塌陷事故屡见不鲜，给城市生活和公共安全带来严重威胁。

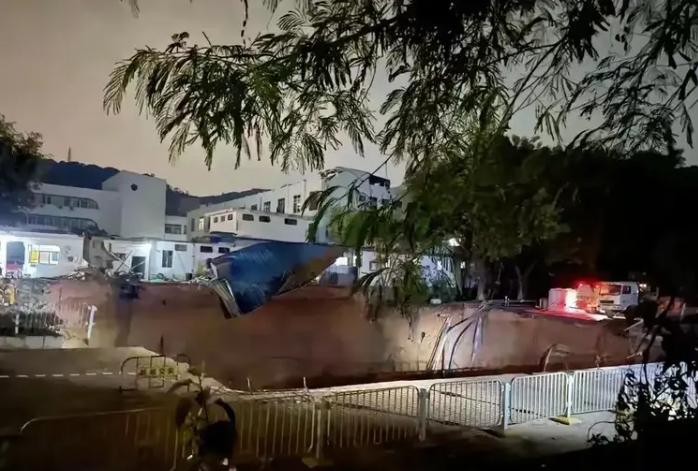

就在2024年12月4日深夜23时许，深圳宝安航城街道洲石路一段路面突然坍塌，瞬间吞噬了正在施工的13名工人。这起事故不仅暴露出城市建设中潜藏的安全隐患，更牵动着全国人民的心。
回顾近年来的地铁施工事故，类似的悲剧并非个例。2021年广州地铁施工段坍塌、2020年青岛地铁施工事故......安全事故的发生不仅耽误工程施工，更重要的是导致人民生命财产受到严重损害。
什么是路面塌陷？预防塌陷有什么妙招？
路面塌陷是由于地下空洞或地质结构的变化，导致地表失去支撑而形成的灾害现象。常见诱因包括：
地下管线破损
老旧管道漏水，长期侵蚀土壤。
地质变化
雨水侵蚀、地下溶洞等自然因素。
工程施工
地铁挖掘、桩基施工等破坏地下结构稳定。
传统的目测或经验判断，难以及时发现隐藏于地表之下的空洞和异常。如何快速、准确且非破坏性地探测地下风险？这是当前技术的挑战。
那么如何才能提前感知地下隐患，避免路面塌陷事故呢？这需要用到一种我们熟知的一种东西---电磁波。
电磁波这种东西我们并不陌生，我们在初中阶段就已经学习了光的反射、透射以及折射等原理。而在高中或者大学阶段，我们知道了在相对介电常数不相等的两种介质的界面，电磁波会发生反射。利用电磁波的这一特性，我们朝着天空发射电磁波，当天上有飞机飞过时，我们可以通过飞机反射的电磁波来确定飞机的位置。这就是雷达。
相应的，如果我们将雷达天线对准地面，那么这样以来，如果地下有空洞或者其他异常，那么我们也可以将其捕捉。而根据这一原理形成的设备就叫---探地雷达。通过发送电磁波深入地表，捕捉异常界面反射的信号，生成直观的地下结构图像。GSSI探地雷达正是基于这一原理，精准探测地下空洞、管道破损等隐患，为城市安全提供可靠的技术支持。
GSSI雷达，路面塌陷隐患的“侦察兵”
GSSI（Geophysical Survey Systems, Inc.）是全球领先的探地雷达设备供应商，其产品被广泛应用于工程检测、地质勘探和考古等领域。GSSI探地雷达凭借先进技术，为路面塌陷的风险评估提供了高效解决方案。

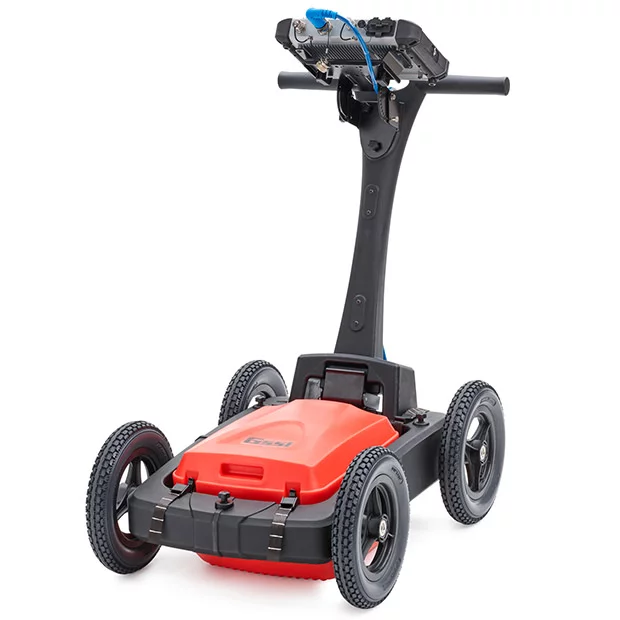

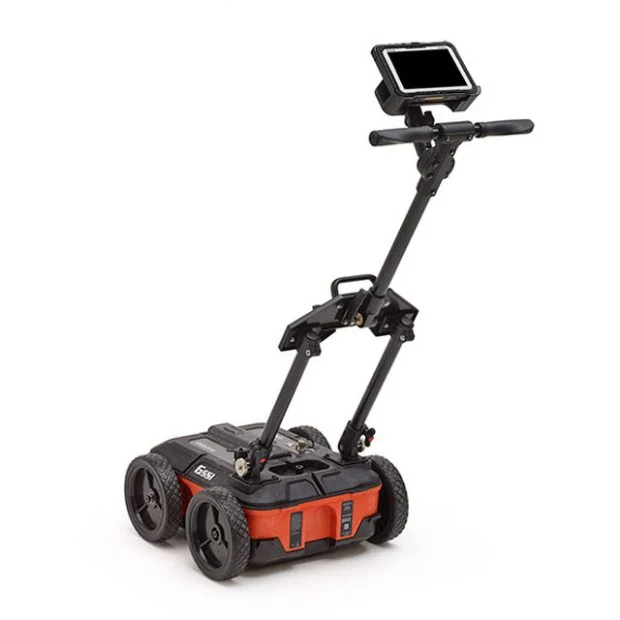

GSSI UtilityScan 系列探地雷达
核心优势
高分辨率成像
探测深度从几厘米到几十米，可精准识别地下空洞、管道和结构异常。
实时检测
快速扫描生成雷达图像，隐患“可视化”。
非破坏性操作
无需开挖，即可获取地下信息。
多场景适用
适合城市道路、隧道、桥梁等多种环境。

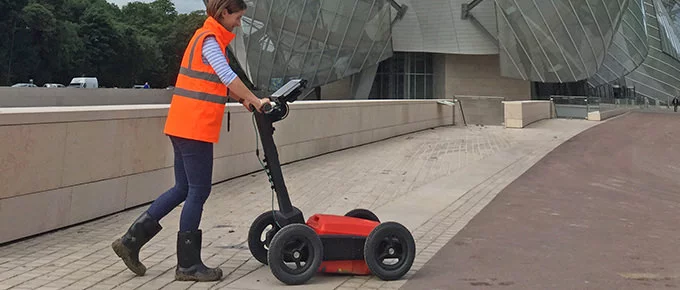

多年来，地下设施的现场实时定位和标记一直是探地雷达(GPR)的重要应用领域。一个可靠的GPR系统，可以让技术工程师能够准确地识别处于地下的异常体或空洞。UtilityScan为专业人员提供更好的使用体验。可以更快的完成从目标检测到检测报告的工作流程。
完全可定制的系统
用户可以使用多种天线产品和手推车选项定制雷达。定制的选项提供了测量灵活性，从光滑的表面到崎岖的地形，我们的坚固的四轮车，适合许多公用事业定位应用。
支持350MHz，400MHz，350HS，300/800MHz等多个天线。
数据可视化

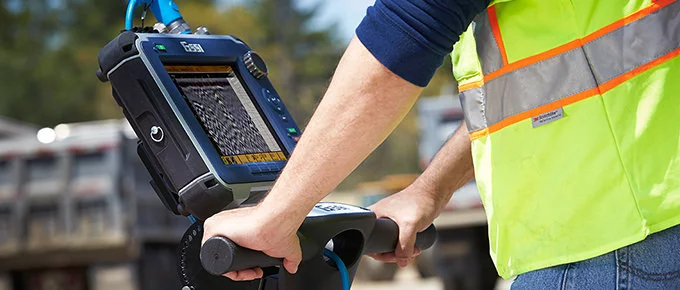

UtilityScan系统具有我们最先进的SIR 4000主机，并可包含一个可选的交流电源配件。SIR4000主机拥有先进的显示能力和滤波能力，用于现场处理和成像。用于数字天线的LineTrac附件增加了检测埋地公用设施中存在的交流电源和感应射频能量的能力。
GSSI雷达如何助力路面塌陷预防？
地下空洞探测
地铁施工前，通过GSSI雷达扫描地基土壤，精准定位地下空洞或异常区域，确保施工安全。
老旧管网巡检
利用GSSI雷达，快速探查地下管网破损和漏水情况，及时修复潜在隐患，减少因管线老化引发的塌陷事故。
路面健康监测
针对城市主干道和人流密集区，定期使用GSSI雷达进行路面检测，构建地下隐患数据库，实现隐患的动态监控。

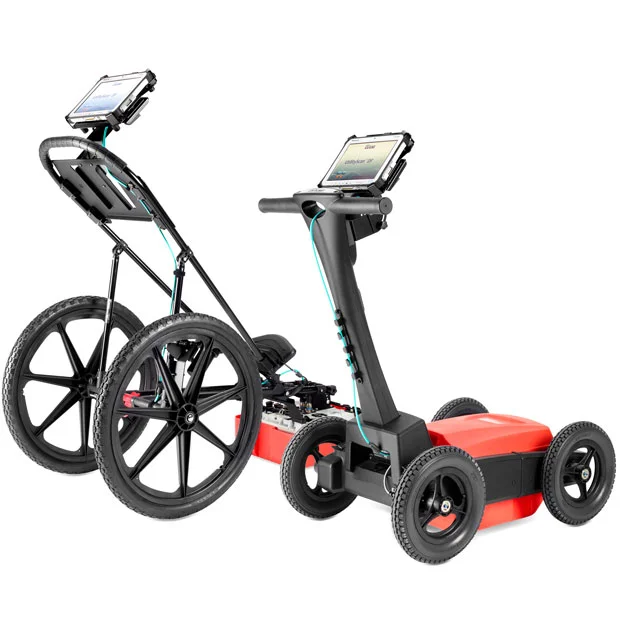

 | UtilityScan | UtilityScan Pro | UtilityScan DF |
 |  |  | |
最大探测深度 | 10米 | 12米 | 7米 |
天线频率 | 350MHz | 400 MHz, 300/800MHz双频, 350MHz数字 | 300/800 MHz双频 |
重量 | 16.8KG | 27.2-34KG | 23.1-29.9KG |
内存 | 512GB | 32 GB | 128 GB |
可选软件 | RADAN 7 | ||
配件 | Geode GPS，运输箱，626型测量车，656型测量车 | LineTrac, Juniper Geode GPS，三轮测量车三脚架 | Panasonic G2, LineTrac |
附 GSSI家族的其他代表性产品
SIR系列

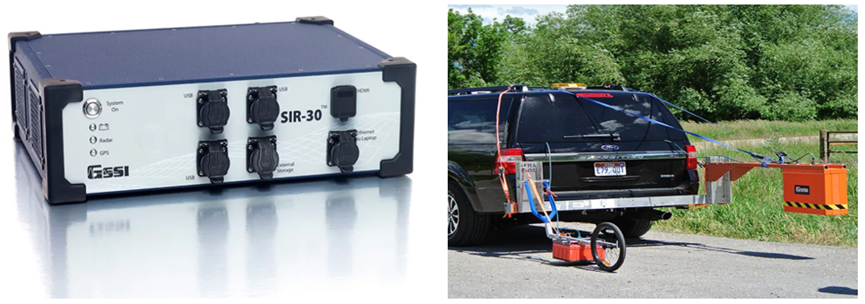

SIR系列是一种多用途地面穿透雷达（GPR）系统，主要有SIR-4000以及SIR-30两种产品。具备高频率的探测能力，能够精准识别地下的电介质边界，适合在复杂地层条件下进行地下结构探测。同时采用模块化设计，可以根据不同的应用需求更换天线和数据采集模块，展现出极高的灵活性。此外，SIR系列能够提供较高分辨率的地下结构图像，适用于浅层地质调查，如地下管道、混凝土结构和空洞探测等。
RoadScan系列

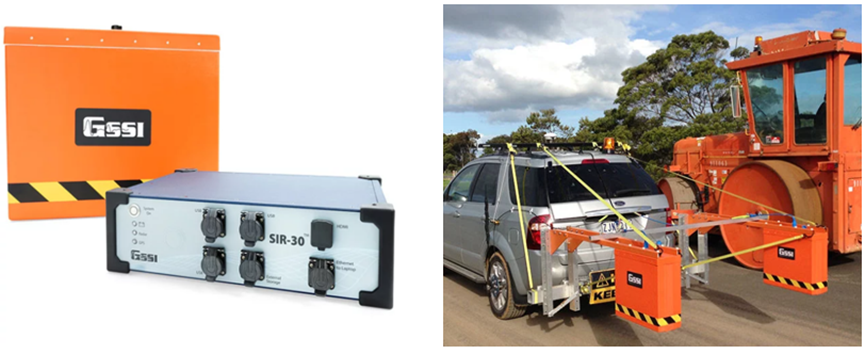

RoadScan系列设备基于SIR-30，专门用于道路结构的检测和评估，能够实时探测沥青和混凝土路面的层厚、损坏区域、空洞以及含水层等信息，非常适合应用于道路建设、养护及修复项目中。不仅可以快速生成详细的路面状况报告，而且RoadScan通常安装在车辆上进行操作，这使得它能够在高速公路、城市道路等场景下完成大面积的道路检测任务。
BridgeScan系列
BridgeScan系列设备专为桥梁结构的健康监测和维护设计，能够高效探测桥梁内部的钢筋、混凝土裂缝、空洞以及腐蚀情况。采用非破坏性检测方法，非常适合在桥梁维护和修复期间使用，不仅减少了施工时间，也降低了成本。
Flex NX系列

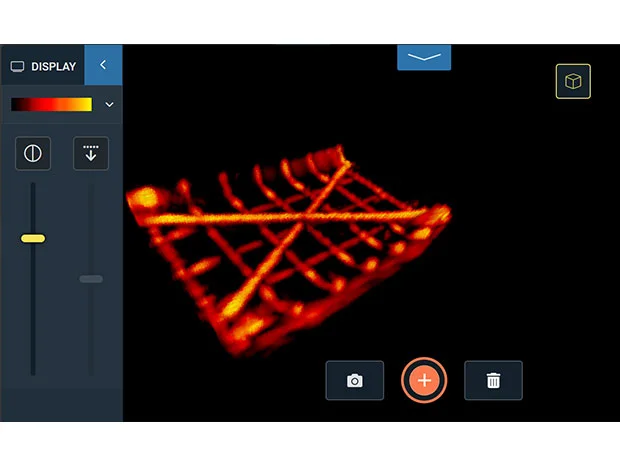

Flex NX是一款强大的混凝土扫描仪，由Nexus驱动。一体化的设计，将天线与采集系统集成在一起，交互友好，操作简便。IP65的防护等级，保证了其在恶劣环境下的可靠性。Flex NX系列主要用于探查混凝土结构内部的目标，包括钢筋、PVC管道、电线及孔洞等，典型探测深度60cm左右，配合NX15/25无线天线，可以方便探测不易触及的狭窄空间，最大探测深度可达150cm（取决于现场状况）。Flex NX系列独创的Flex mode可对目标区域进行面扫测试，并对测试数据进行3D展示及切片等操作，清晰、直观的展示目标物在结构内部的分布情况。
选择GSSI雷达，守护城市的“脚下安全”
路面塌陷虽难以完全避免，但通过科技手段，我们可以将风险降至最低。GSSI探地雷达，凭借精准的探测能力和灵活的应用场景，已成为防灾减灾领域不可或缺的技术手段。
未来城市安全的保障，不仅在于眼前的建设，更在于脚下的细致守护。选择GSSI雷达，让城市地面更安全、更可靠！
