隆重推出:PDI最新力作,旁孔测试仪
发布时间:2024-05-27 浏览次数:2905 来源:欧美大地

随着我国基建步伐的放缓,新建工程数量越来越少,而大量的在役建筑却临近其设计寿命,需要对其质量进行评估,以便决定是否对其进行维修加固,还是报废拆除。在既有建筑检测中,对其桩基础的评估至为重要,但很多老旧建筑,因为年代久远,资料遗失,已无法准确获知当时的设计参数。因桩基础身处地下,情况复杂,现有技术手段有限,对其进行准确的检测评估至今仍困难重重。


桩基础最为重要的参数是其承载能力,但因为上部结构的存在,检测其承载力无从下手。因此目前对于既有建筑下桩基础的检测,主要是对其长度进行验证,以及对其完整性进行评价。目前业内常用手段主要有以下几种:

1. 低应变双速度法:检测桩基础完整性与桩长;

2. 磁法:测试含有钢筋笼的桩基础或钢桩的桩长;

3. 旁孔法:检测桩基础的长度。


旁孔地震波法是一种用来确定未知桩基础深度的有效手段。测试之前,需要在桩的附近打一个钻孔,并下PVC管,钻孔与桩的距离控制在0.3-1.5m之间,一般是0.5m,钻孔后要用盖子将PVC管盖住,以防异物落入管中。钻孔深度一般要超过既有桩长5m左右。测试时,需要在PVC管中注满清水,然后将专用水听器放入管中,以固定的深度间隔往下放。在下放水听器的同时,需要用内置传感器的力锤敲击桩顶,或者桩上方的承台、盖梁等,保证产生的应力波能够沿着桩身向下传播,应力波沿桩身传播的同时,也会向周围土体折射,并被钻孔中的水听器检测到并传输到主机记录下来。当水听器的深度在桩长范围以内时,应力波通过桩身、土体到达水听所需的时间应该保持线性增加,即应力波首波沿深度方向的连线应保持相同的斜率;当水听器深度超过桩长,由于应力波在桩身与土体中的传播速度存在明显差异,那么首波沿深度方向的连线的斜率则会发生改变,那么斜率改变的拐点理论上即为桩底的位置。

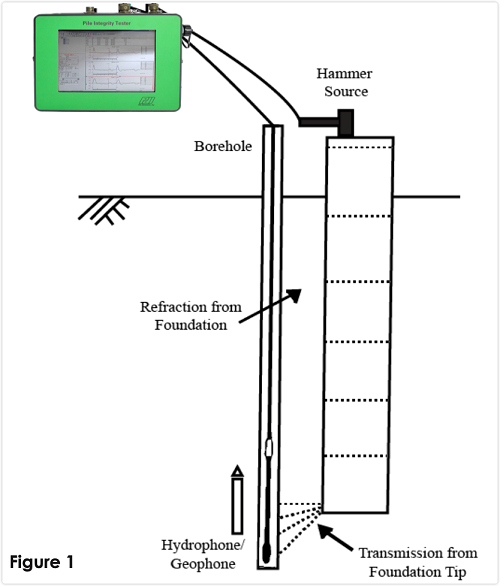

旁孔测试法示意图

测试示意图


旁孔法测试所用设备即为PDI最新的PIT-QFV双通道低应变检测仪,配合专用水听器作为数据采集装置,使用内置加速度传感器的力锤敲击桩顶,激发应力波。水听器电缆每隔0.5m标有刻度,测试时,也是每隔0.5m激发并记录一个信号。测试完成后,将数据导入PIT-W分析软件,处理数据并绘制首波沿深度方向的时程曲线,判断桩身长度。

PST旁孔透射波法,PST旁孔透射波测试,既有建筑物下桩长,既有建筑物下桩身完整性,水听器探头,水听器

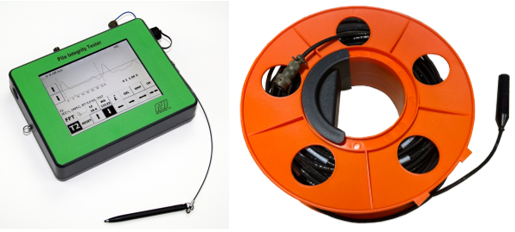

PST旁孔测试设备


通过我们10m的灌注桩进行的测试,旁孔法确定的桩长较为准确可靠。当然,实际工程的工况复杂多变,桩也是长短不一,检测结果也可能存在一定的差异。欢迎有兴趣的朋友垂询交流!

旁孔测试法测试曲线

测试曲线
