案例分析:海相软黏土交通荷载研究
发布时间:2023-12-18 浏览次数:17072 来源:欧美大地


浙江省软弱土地基与海涂围垦工程技术重点实验室成立于2006 年。实验室主要研究四个重点领 域:在厚软土地基上的高速交通、堤防和地下工程建设,以及沿海工业区土地复垦开发建设。

该实验室拥有2000多平方米的研究空间,研究设备总造价超过3000多万元。研究成果已应用于温州永强跑道、温州城市高速公路建设及温州沿海工业区地下空 间开发项目。

本文为2016年浙江省软弱土地基与海涂围垦工程技术重点实验室,温州大学土木工程系岩土工程课题组伍婷玉博士利用GDS空心圆柱扭剪试验系统的完成的试验案例。


问题

海相软粘土广泛分布于东南地区,具有较弱的工程性能。浙江省作为中国经济最发达的地区,拥有庞大的交通基础设施,包括高速公路、公路、铁路、机场跑道等,这些交通基础设施都是在海相粘土上建设的。随着交通荷载长期作用下,现有基础设施容易产生超沉降。 为了揭示交通荷载对海相粘土的影响, 并预测未来的沉降,开展了相应地研究。

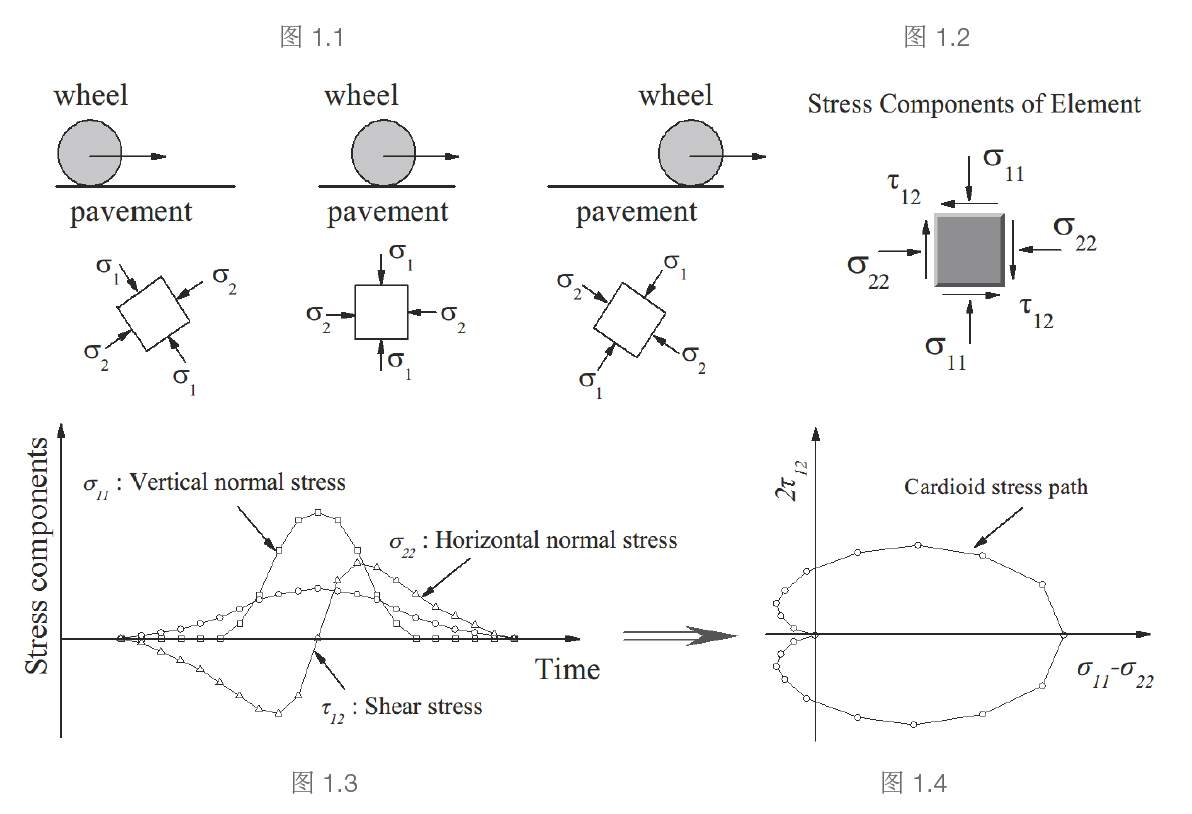

交通荷载不仅是一个长期的循环荷载, 而且在每个循环过程中应力路径的形状都是独特的。随着车轮的靠近和离开, 土体的应力分量在大小和方向上都发生 了变化(见图1.1)。

图1 交通荷载作用下软土地基土单元的应力分量


此外,在每个循环过程中,最大主应力角σ都是旋转的。当在2τzθ(σz - σθ)空间中绘制时,应力路径形成如图 1.4 所示的形状。

根据前人的有限元分析,剪应力与轴向应力的比值并非保持不变,而是随着深度的增加而减小,从而导致应力路径形状的改变。

为了模拟交通荷载的应力路径,需要对每个应力分量进行精确控制(如图 1.2 所 示)。这就需要进一步根据载荷的形状重 新定义波形。


解决方案

动态空心圆柱装置(HCA)是该研究项目的首选系统。HCA能够在整个测试过程中独立地施加轴向力、扭矩、内外压力。因此,它被广泛应用于研究土体在主应力轴循环转动时的变形特性。

GDS仪器为温州大学提供了一个定制的HCA,以满足他们的要求规格。能独立施加轴向力 W,扭矩 MT,内部压力 pi 和外部压力 po  ,从而控制土体(轴向应力σz、径向应力σr、切向σθ、剪应力τzθ)的应力状态。由于3个主应力的 大小和大主应力轴的角度α可以控制,因此可以进行主应力轴旋转的试验。

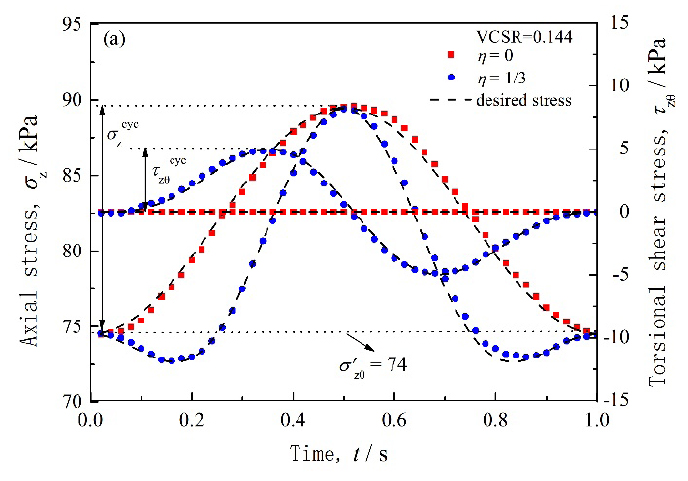

以两次试验结果为例,图2展示了试验过程中实际应力路径与期望应力路径相关性的对比。这证实了GDS中空心圆柱装置(HCA)可以准确模拟进行研究所需的交通加载应力 路径。


图2

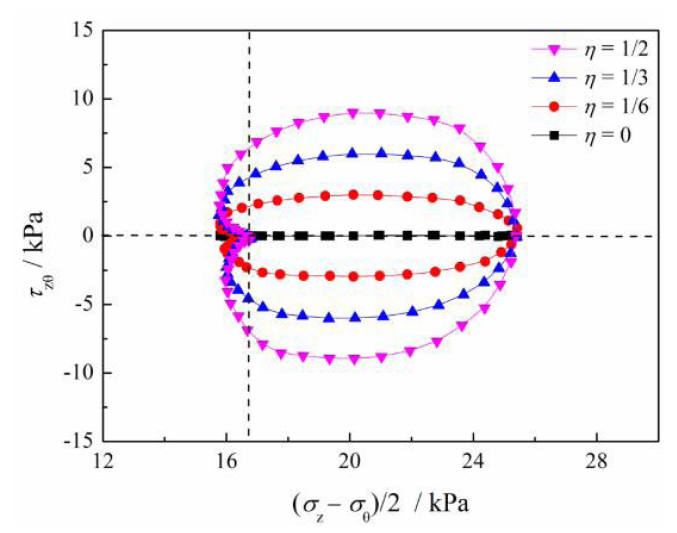

图3显示了每次测试不同形状的应力路径。应力路径的不同形状表明扭转剪应力与竖向循环应力的比值不同。

图3



结果

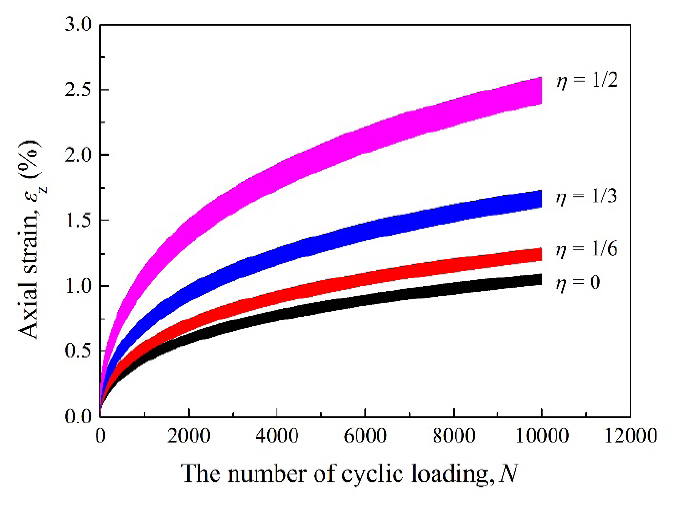

试验结果表明,扭转剪切应力对软黏土试样应变发展的影响。如图4所示,所有试验结果均表现出相似的轴向应变发展过程。但η值影响轴向应变发展水平。η值越高,试样的永久应变越大。

图4


结论与证明

这一系列HCA循环试验表明,剪切应力水平对应变和孔隙压力的发展有显著影响,从而加速了海相粘土的破坏。然而,目前的规范只考虑轴向应力,因此高估了地基土。需要进一步的研究来完善现有的理论和预测模型。

在整个过程中,GDS公司及欧美大地公司提供了大量的帮助和支持。我们期待着在未来的项目上与他们合作。

伍婷玉博士 温州大学土木工程学院 岩土工程课题组






参考文献

GUO  Lin,  CAI  Yuan-qiang, WANG  Jun,  GU  Chuan.  Long- term  cyclic strain behaviour of Wenzhou structural soft clay[J]. Chinese Journal  of  Geotechnical Engineering, 2012,  34(12):2249-2254.

Guo   L,   Wang   J,   Cai   Y,   et   al.   Undrained  deformation behaviour of  saturated soft  clay  under  long-term  cyclic loading[J].  Soil   Dynamics &  Earthquake Engineering, 2013,

50(7):28–37.
