48小时,确定桩身混凝土均匀性及完整性
发布时间:2022-08-05 浏览次数:10837 来源:欧美大地
TIP热法桩身完整性测试
桩身热异常完整性测试,简称TIP,是指桩或地连墙混凝土浇筑后,利用测温电缆实时记录混凝土凝固过程中产生的水化热,再通过Tip-Reporter专业软件计算后,绘制桩身温度(t)VS深度(d)的曲线及热剖面图,通过温度及热量的差异来判别桩身混凝土均匀性及桩身完整性。


TIP测试的优点

01 TIP的测试时间早,成桩后24-48个小时即可得出结果。
PIT由于理论模型的限制,要将桩看成个一维的弹性杆件,所以对混凝土强度等级有一定的要求,规范里强制大于15Mpa或设计强度的70%,一般需要7天左右。CHAMP一般也需要7天左右。而TIP在成桩或成墙48个小时内即可得出结果,非常的快捷。
测试时间早就两个好处:一是可以节省施工时间成本,特别是对工期要求特别紧的项目。 二也有利于我们事后补救。

下面就通过一个案例来查看一下从混凝土刚浇筑完毕后到48小时的温度曲线变化过程。

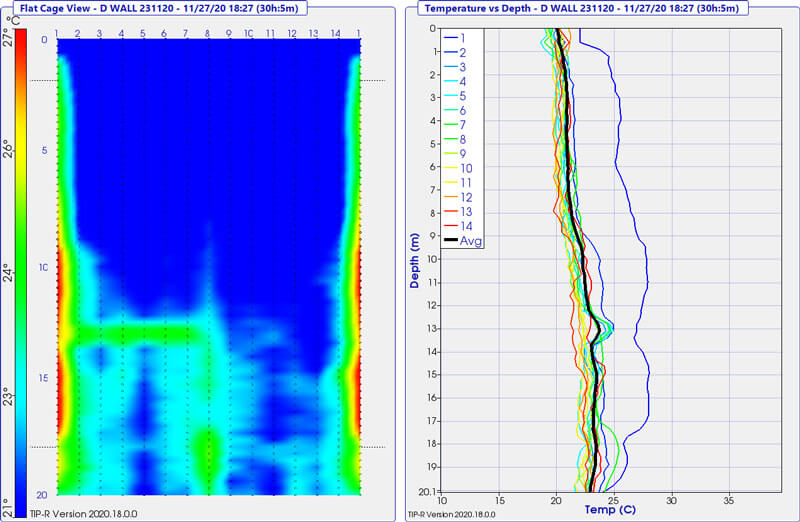

数据解读
从总体的测温结果来看,墙体在测试深度范围内没有出现突然的温度降低,表明混凝土完整性良好,没有明显的异常。
在深度13m处,出现明显的温度上升,在该位置钢筋笼外侧安装有一个塑料接线盒。因此,阻碍了这里的热量向周围土体发散,从而造成温度升高。

墙体边缘数据在接近底部的位置有异常,不过这正与实际开挖方式吻合。


混凝土浇筑过程中浇筑3小时后


峰值温度一半时间浇筑约23个小时后

峰值时间温度浇筑后约46个小时


02 TIP检测无盲区,且可检测钢筋笼保护层的厚度与质量、评价钢筋笼的偏心程度。

CSL跨孔超声作为现阶段桩身全断面检测最重要的普检方法,是有一定局限性的,由于超声波的传播路径为纺锤形,在桩的中间部位会存在一定的检测盲区。另外,CSL是不能检测钢筋笼外混凝土即保护层的质量与厚度。
在某些特殊项目中,如水下特别是海水中的桩基施工,对保护层的厚度要求特别高,从而对钢筋笼的偏心控制也很严格,TIP测试非常适合这类需求。

03 TIP测试可进行异形桩完整性检测、并绘制出3D轮廓。

最近异形桩成为国内外学者研究的热点,通过更改桩身截面的几何形状来提高桩身的侧阻与端阻,从而节省材料,提高经济效益,比较典型的有下图中的支盘桩。这类异形桩的完整性验收是一个非常麻烦的事情,因为相比常规桩型,异形桩特别关注截面变化处的混凝土浇筑质量。TIP可根据温度-深度曲线以及实际的混凝土浇筑量计算出桩身的整体剖面图。特别直观。

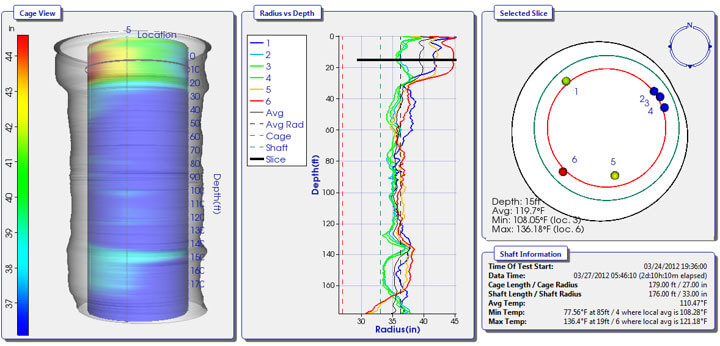

钢筋笼保护层厚度、偏心程度、桩身外轮廓图



桩身完整性各种检测手段比较



最新进展:先进的无线采集模式
热法桩身完整性测试创新数据采集系统,通过数字式温度传感器的测温电缆、TAP数据采集盒和TAG数据发射盒组合应用,再利用云端数据库实现TIP数据无线远程采集,工程师、设计师或者施工承包商可以直接从云数据库查看实时数据,而不需要实地去采集。
TAG数据发射盒是TAP数据采集盒升级版,TAG数据发射盒既可以将TAP数据采集盒里的数据收集汇总,也可以直接进行数据采集,再将数据直接发送到云端数据库里。

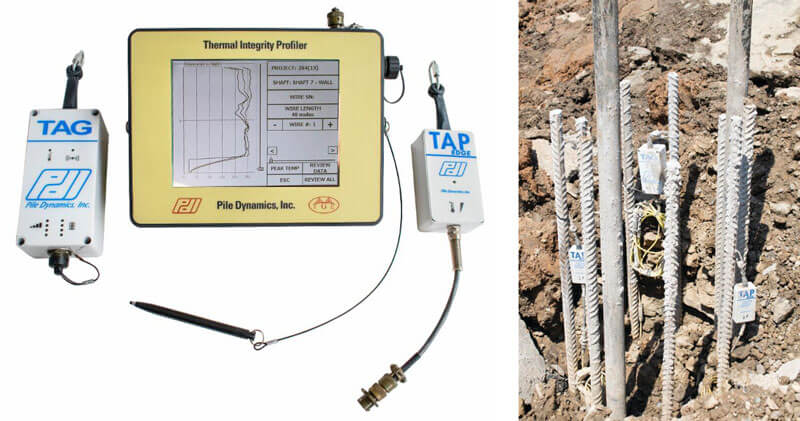

TIP采集主机、TAP数据采集盒、TAG数据发射盒




最近欧美大地仪器设备公司与美国基桩动力学公司正联合推广TIP应用测试,推广阶段优惠巨大,欢迎您来电垂询。
