未来结构新趋势——装配式混凝土结构的检测规范和方法
发布时间:2021-09-13 浏览次数:7662 来源:欧美大地

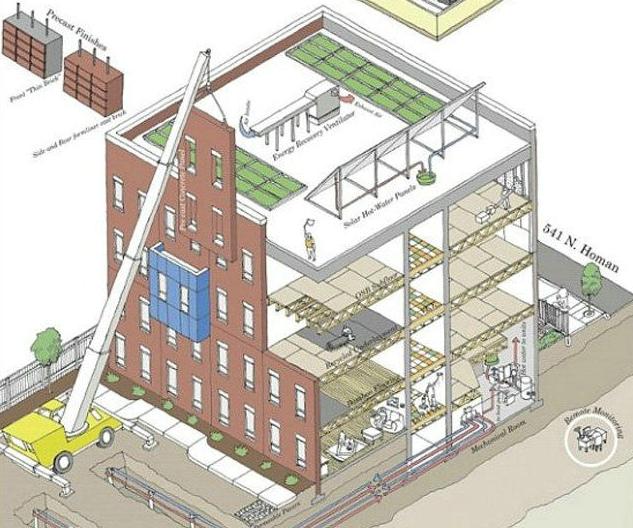

装配式混凝土结构简介
装配式混凝土结构,是以预制构件为主要受力构件,经装配连接而成的混凝土结构。装配式混凝土结构是我国建筑结构发展的重要方向之一,它有利于我国建筑工业化的发展,提高生产效率、节约能源、发展绿色环保建筑,并且有利于提高和保证建筑工程质量。与现浇施工工法相比,装配式施工更能符合绿色施工的节地、节能、节材、节水和环境保护等要求,降低对环境的负面影响,包括降低噪音、防止扬尘、减少环境污染、清洁运输、减少场地干扰、节约水、电、材料等资源和能源,遵循可持续发展的原则。


我国装配式混凝土结构的发展
相比其它发达国家,我国的装配式建筑产业发展较晚。早期的装配式建筑也以单层工业厂房为主。21世纪,随着我国经济与技术的迅猛发展,装配式建筑产业迎来了高潮。我国于2014年发布了第一本关于装配式混凝土建筑领域的重要规范《JGJ 1-2014 装配式混凝土结构技术规程》,随后陆续出台了国家、行业和地方性验收规范,例如《GB 50524-2015 混凝土结构工程施工质量验收规范》。2017年住房和城乡建设部办公厅认定全国30个城市为第一批装配式建筑示范城市,并批准195家企业为第一批装配式建筑产业基地,装配式建筑在我国蓬勃发展起来。

装配式混凝土结构检测的相关规范和检测方法
装配式结构的检测分为材料及配件检测、预制构件检测和现场检测。其中前两者相对比较简单,用常规的检测方法可以实现。而现场检测的难点往往在于套筒灌浆密实度、套筒钢筋长度等的检测。通过工程技术人员的不断努力和现场实践,我国出台了一序列的技术检测规程,包括目前正在编制的中国工程建设标准化协会T/CECS XXX-202X《装配式混凝土结构检测技术标准》、住房和城乡建设部JGJ/T485-2019《装配式住宅建筑检测技术标准》,以及在安徽、山东、上海、河北、江苏、广东等地均建立了地方性的检测技术规程。这些方法中引入了许多新的测试方法,例如内窥镜法、X射线成像法检测套筒内灌浆高度和钢筋锚固长度,冲击回波法检测浆锚搭接灌浆饱满度,阵列超声成像法检测叠合板结合面缺陷,表面硬度法检测套筒连接灌浆料实体强度,红外热成像法检测外围护墙板防水性能等,成为装配式结构强劲发展的有力保障。

装配式混凝土结构检测的相关设备
上述技术规程中均提到了与检测方法对应的检测设备,包括:
  • 灌浆饱满度检测:内窥镜、X射线
  • 钢筋锚固(插入)长度检测:内窥镜、X射线
  • 竖向预制构件底部接缝内部缺陷检测:超声仪
  • 叠合楼板结合面缺陷检测:阵列式超声仪
  • 浆锚搭接灌浆饱满度:冲击回波测试仪
  • 灌浆料实体强度检测:里氏硬度计
  • 外围护墙板防水性能检测:红外热成像仪
  • 动力特性检测:振动检测仪

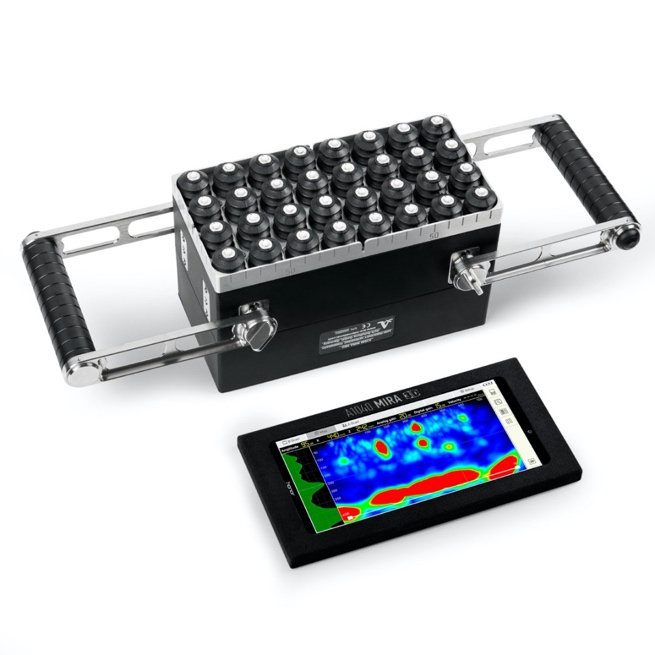

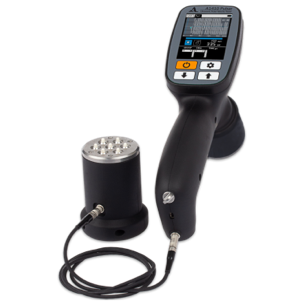

阵列式超声成像仪

检测叠合楼板结合面以及混凝土构件中的缺陷,混凝土质量评估不可或缺的有力工具

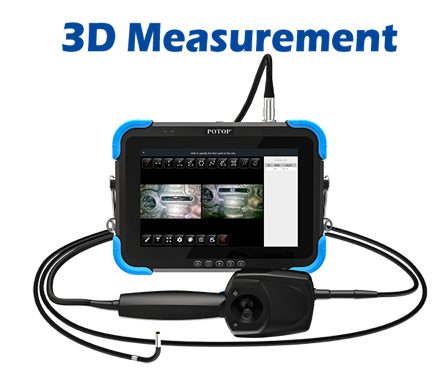

内窥镜

3D测量灌浆饱满度和钢筋插入长度,准确直观

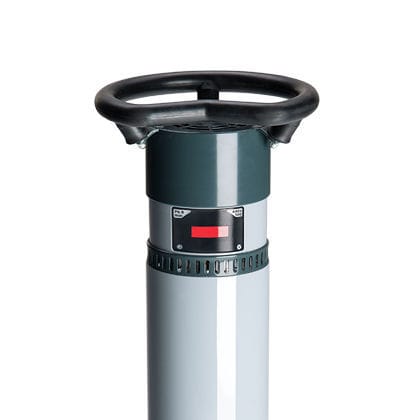

X射线机

测量套筒内部复杂结构,一览无遗

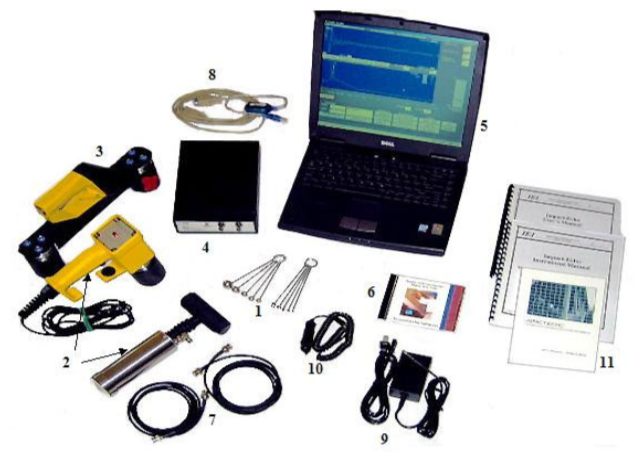

冲击回波测试仪

检测浆锚搭接灌浆饱满度、叠合楼板结合面以及混凝土结构内部缺陷,准确可靠



超声波测试仪

检测预制构件底部接缝内部缺陷、叠合楼板结合面以及混凝土结构内部的缺陷

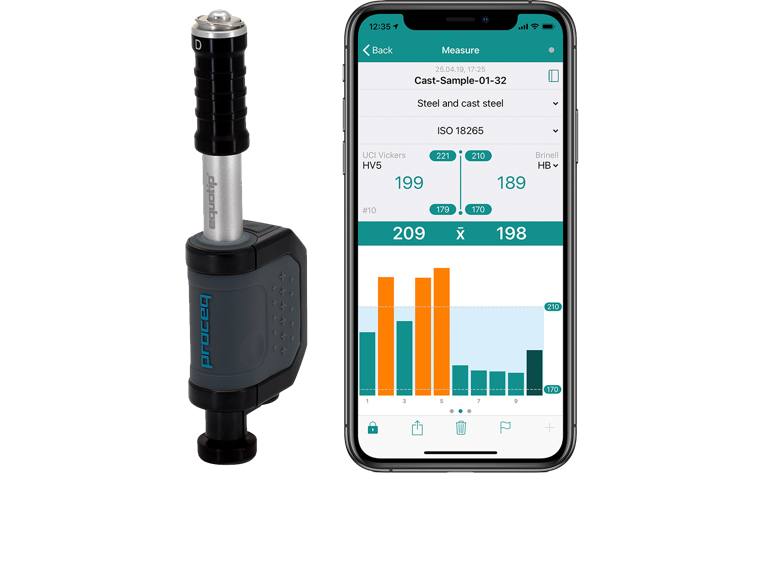

里氏硬度计

检测套筒连接灌浆料实体强度,小型轻便,云数据保存

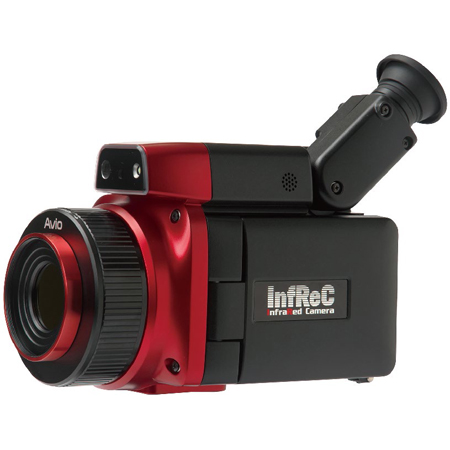

红外热成像仪

检测外围护墙板的防水性能,高效直观

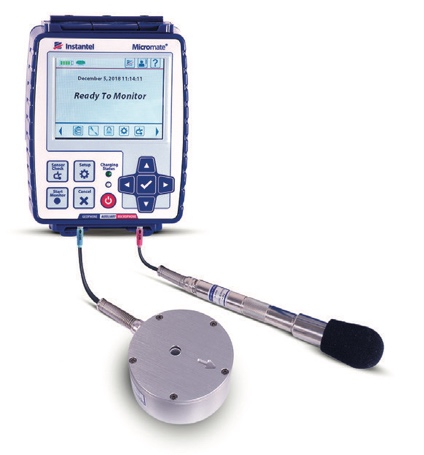

振动监测仪

测量装配式混凝土结构的动力特性
