SBS1000是设计用于1000m深度P波跨孔层析成像所使用的电火花震源，可用于CO2和核储存监测、浅层天然气开采和地热储层调查的高分辨率测量。SBS1000由三根高压储能管和一个地面控制单元组成，高压储能管之间由加强软管连接。井下震源和地面控制单元通过标准的4芯测井电缆进行通信。
Technical Details
激发波类型: P-wave
操作深度: Up to 1000 m
激发电压: 3200 V
脉冲释放: 单次或自动
释放频率: 30 sec
信号频率: 最大5 kHz (受地质条件和孔间距影响)
地表供能: 230 VAC
震源直径: 70 mm
震源总长度: 4.30 m
单个高压储能管长度: 1.02 m (带0.53 m 连接软管)
适用孔径: 最小80 mm
信号传输: 4芯测井电缆
通信: PCL boards
电缆头: GO-4
特殊功能: 测试触发器、紧急关闭按钮、功耗/电压/通信控
制、脉冲计数器
带三角架、测井绞车和地面控制装置的P波震源SBS1000。
数据示例

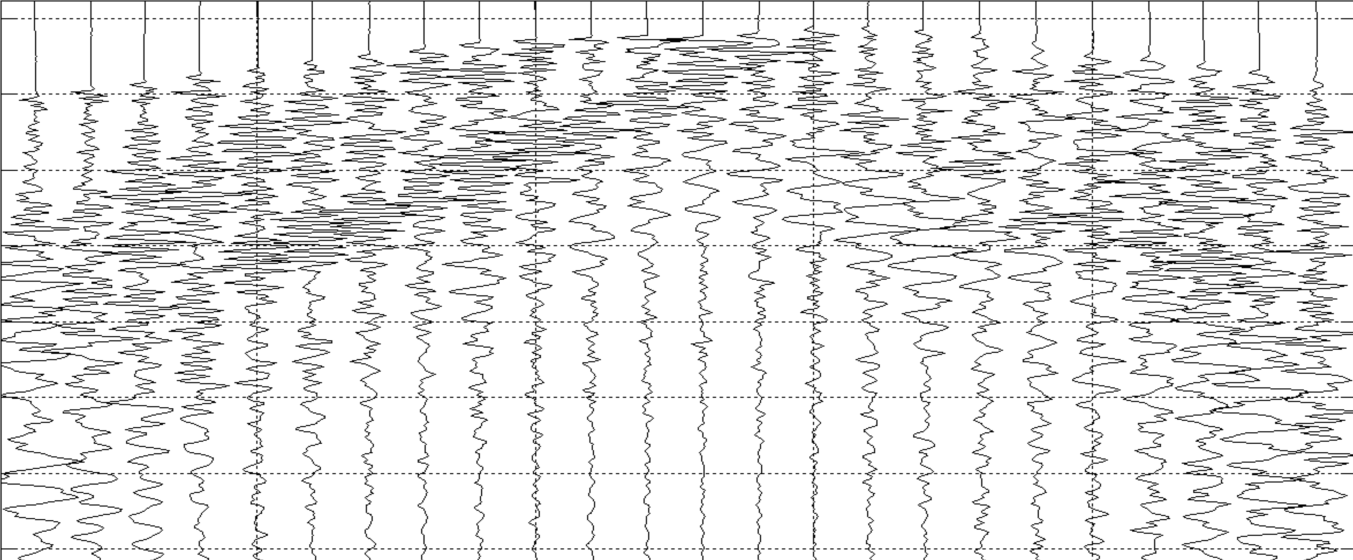

该记录示显示了144m激发深度和168-122m接收器深度的跨孔地震数据示例。
