测量原理:
声呐探头通过检测被固体物体反射的声音脉冲来进行操作；用定时发射和反射声波到达探头之间的延迟时间计算距离。声呐井径探头在探头周围以360°弧度进行400次单独半径测量，然后将它们地磁北极定向。
特征
实时大孔径测量
布局方位/测绘
测量物理量
孔洞直径
方位
孔洞体积–计算值
操作条件
钻孔类型 : 充液井
居中定位 : 建议使用垂直钻孔和中央悬挂点
测井速度 : 在目的层悬挂测量
应用
大直径钻孔(>1500mm)
沟槽墙
通风井，洞穴和孔隙
技术参数
最大直径 : 700kHz - 75mm
200kHz - 100mm

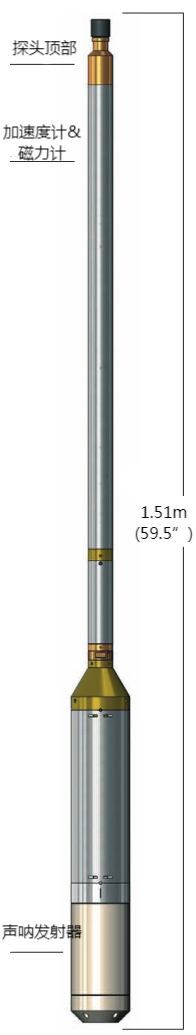

长度 : 1.51m
重量 : 16kg
温度 : 70℃
压力 : 10MPa
测量范围 : 700kHz - 50m 在清水和海水中
200kHz - TBA
产品代码
I002193 声呐井径探头

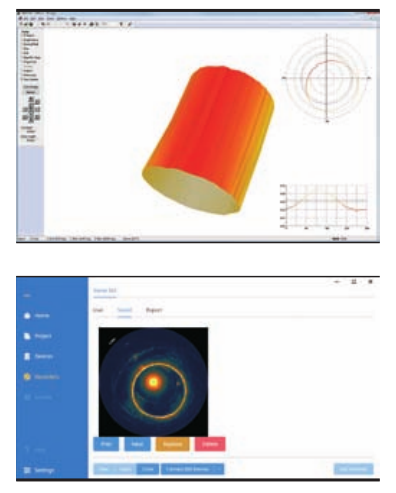

声呐井径探头 测井数据案例
