地层密度探头使用双屏蔽探测器提供井眼补偿密度测量，并具有良好的地层边界分辨率。屏蔽密度探头提供额外的三侧向聚焦电测井，具有良好的垂直分辨率和探测深度。铁矿石密度探测器包括额外的识别器，不同源距的探测器和高强度放射源，将铁矿石测井的密度范围扩展到5g/cc。

测量原理:

探头包含一个可拆卸的铯137伽玛放射源和两个高灵敏度闪烁伽玛探测器。放射源和探测器的工作界面通过支撑臂与钻孔壁接触。由地层反向散射的伽马辐射（康普顿效应）到达两个探测器，其中相对计数率提供地层密度的量度。

特征

以工程单位(g/cc)输出补偿密度值

短源距探测器具有高垂向分辨率

钨屏蔽降低了钻孔对测量的影响

室内或现场使用的标准校准单元

测量物理量

体积密度

高分辨率密度(HRD)

自然伽马

井径

可选 : 屏蔽电阻率、分层密度(BRD)、温度

双校准密度通道、流体温度

操作条件

钻孔类型 : 全部，包含空气井(仅定性测量 )

建议测井速度 : 4m/min

应用

矿 产 ：密度和孔隙度、岩性、地层边界和位置、

煤层的含灰量和含水量

工 程 ：岩石强度和弹性参数(配合使用声波测井)

风化区和破裂带的探测

水 文 ：含水层和透水层的位置、自由套管定位

技术参数

直径 : 51mm

长度 : 地层密度探头 3.04m / 屏蔽密度探头 2.89m

重量 : 21kg ( 屏蔽密度探头 28.5kg)

温度 : 0-70⁰C ( 可扩展 )

最大压力 : 20MPa

密度范围 : 1.1 ~ 2.95g/cc ( 地层密度 和屏蔽密度探头 )

      1.5 ~ 5.0g/cc ( 铁矿石密度探头 )

井径范围 : 50mm ~ 300mm

电阻率范围 : 1-10000 ohm-m

产品代码

I002013  地层密度探头

I002016  –包含BRD和温度

I014720  屏蔽密度探头含BRD

I018309  铁矿石密度探头

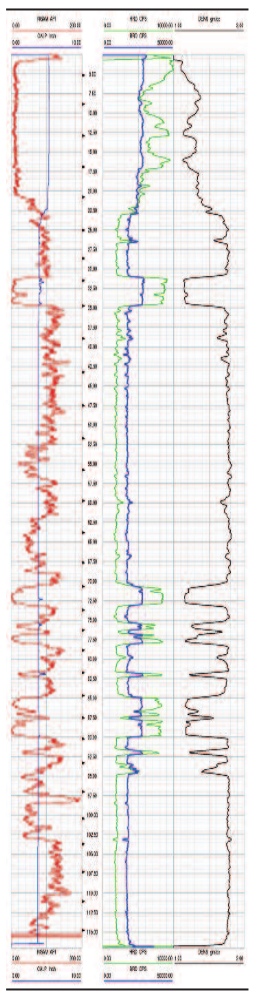

地层密度探头                                                   测井数据案例
