测量原理:压电式发射器由高压脉冲激发产生高频声波，穿过钻孔流体和地层到达接收器。采用石英钟记录了首波到达走时。
补偿声波模式：使用三个接收器，该探头通过每个接收器测量了第一个纵波到达的速度。通过每个接收器之间的不同首波时间，可以确定不受钻孔流体路径影响的地层波速。
全波列声波模式：探头的每个接收器同时记录了全波列。可按变密度测井（VDL）或波列图（子波示踪）显示。波列数据可以导入 GeoCAD®软件进行压缩波、剪切波和斯通利波的波速计算。
GeoCAD® 声波测井模块： 该软件包允许对全波列数据进行剪切波波速处理。这些数据可与已知密度参数相结合，用以确定弹性模量参数。还可通过CBL模式识别初至时间和波列振幅衰减，计算后得到水泥粘结质量信息。
特征
短探头便于运输且可单人操作、用于细孔测量
居中定位、全波列数据的井中数字化
可由测井工程师设置的增益值和门槛参数
实时的探测点和子波显示
测量物理量
地层波速 ( 低速 )
首波到达的时间(∆t)
完整的传播时间
3个接收器全波列记录
剪切波和斯通利波的波速 ( 需要附加软件 )
自然伽马
操作条件
钻孔类型 :
声波 : 裸眼井 充水井
居中定位 : 扶正器
建议测井速度： 3m/min
应用
岩土工程 / 矿产 / 水文：
刚性岩石的破碎性和渗透性
岩石强度和弹性参数
岩性识别
孔隙度
校正地震波速
技术参数
直径 : 45mm 长度 : 2.57m (2.96m 带伽马 )
重量 : 11.5kg 带伽马
温度 : 0-70⁰C ( 可扩展 )
最大压力 : 20MPa

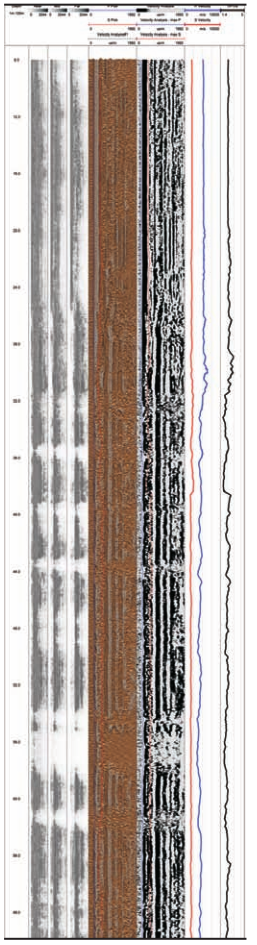

全波列单发三收声波探头 测井数据案例
