可燃冰CT应力路径三轴仪
微型可燃冰CT三轴仪

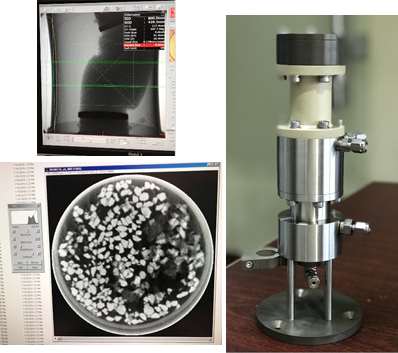

CT用天然气水合物三轴测试系统，应同时具备岩土和天然气水合物沉积物常规三轴试验功能及技术要求，满足天然气水合物原位生成/分解功能，可以独立控制应力场和温度场。在天然气水合物沉积物力学特性试验过程中，可通过inspeXio SMX-225CT获得天然气水合物沉积物试样的扫描图像，实现微观尺度的天然气水合物沉积物受力变形过程分析，包括剪切带、孔隙度等变化过程。目前配置的inspeXio SMX-225CT的最大分辨率为0.015mm，天然气水合物沉积物试样的土颗粒尺寸为≤100μm，需根据实际要求设计压力室和试样尺寸。
1.轴向加载方式：油缸底部静态液压加载，轴向行程不小于30mm；
2.轴向加载范围：不小于30kN（30MPa），通过全自动液压压力/体积控制系统进行控制；
3.标准76mm高试样轴向应变不小于40%，精度不低于0.1%；
4.径向应力不小于10MPa，精度不低于0.1%，通过全自动液压压力/体积控制系统进行控制；
5.压力室：耐压不低于10MPa，设计安全系数不小于2，压力室壁厚和尺寸必须满足X射线穿透性要求，并实现试样空隙尺度的变形分析，提供等壁厚压力室材料的CT穿透测试结果和耐压测试结果；
6.温控：含恒温水浴，可以采用外部控制模式进行温度闭环控制，能够控制试样周围液体的温度，并且可以实时监测温度变化，温度控制精度不低于0.1℃；
7.孔隙压力：可以独立控制和独立测量孔隙压力，压力不小于10MPa，精度不低于0.1%，通过全自动液压压力/体积控制系统进行控制；
8.饱和度控制与计算：含气液分离系统、气体流量计等，满足水合物分解气/水分离和饱和度计算功能；
9.提供压力室主机的三维设计图纸、详细加工图，提供主机的重量、直径、高度、材料等信息；

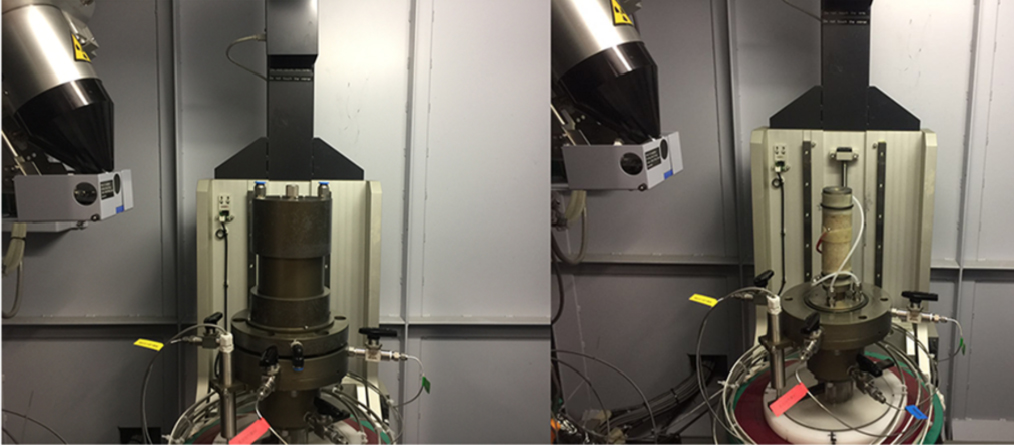

10.设备整体可放置于需方已有的inspeXio SMX-225CT机中，主机部分包含所有相关附件、试样、防冻液压油等总重量不超过9kg，高度不超过30cm，在进行天然气水合物沉积物试验时可同时进行CT扫描测试；
11.直径38mm和30mm试样附件,实现剪切过程试样微裂隙的观察，同时带有孔隙水压通道，满足独立的孔隙水压力控制和独立的孔隙水压力测试；
12.数据采集与软件：8通道数据采集器，Windows版的测试软件，软件模块有：（1）三轴数据采集和记录模块；（2）饱和固结模块；（3）高级加载模块：可以自定义应力路径，自动控制力学场（应力、应变）的变化，也可以自动控制温度场的变化；软件功能有a)到f），其中：
a） 作为天然气水合物生成和分解的反应釜温压控制；
b） 可以进行各向同性固结和各向异性固结实验；
c） 可以进行应变控制高压三轴实验；
d） 可以进行应力控制高压三轴实验；
e） 可以进行高压三轴渗透实验，包括常水头渗透实验和恒流速渗透实验；
f） 可以进行低频循环加载实验；
13.制冷循环机：采用冷浴循环系统直接控制测试腔的温度；温度控制范围从-20～60摄氏度；分辨率：0.01℃；额外提供一个保温容器和散热装置用于给压力室的防冻液压油或水提前降温；
14.高精度轴向位移传感器，25mm和10mm各一个，精度不低于0.01%；
