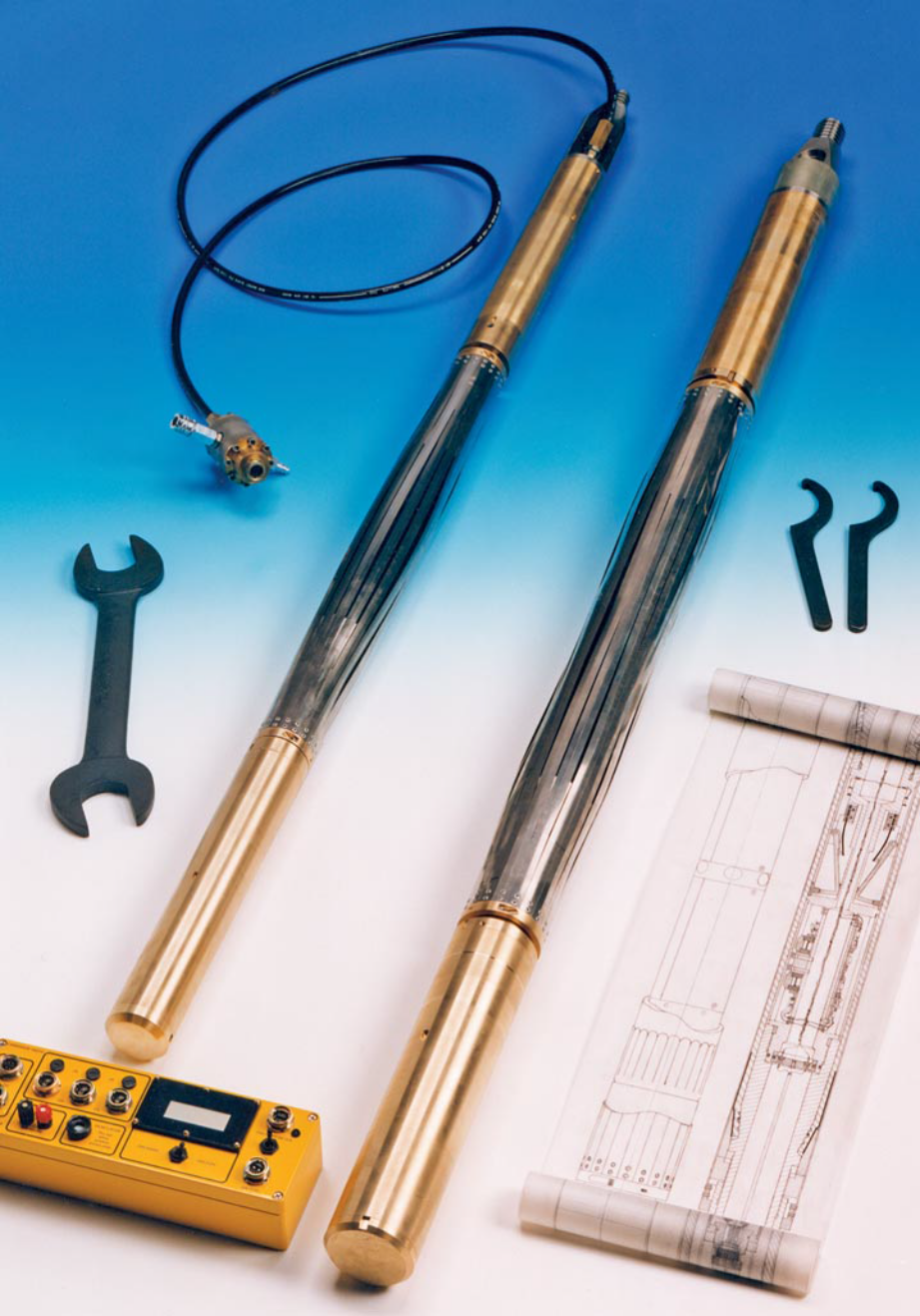

一、高压钻孔膨胀计的概述：
高压钻孔膨胀计(HPD)是外径为95 mm的直径旁压仪。这种探头其适用的材料范围从岩石(如泥岩或白垩岩)到软弱的粘土。
外径95mm的高压钻孔膨胀计(HPD)是一种预钻式旁压仪，因此只能插入到长度在1.5-3.0米之间、标称直径在98-101 mm之间的“测孔”中。 预钻(为这套仪器预先钻一个“测孔”)的常见选择是使用一个3米长的 T6101取芯筒。
该仪器可配备一套数字式电子罗盘，用于测量和记录磁场。这可以让我们对测试期间收集的数据的各向异性有一定的了解。
二、高压钻孔膨胀计的特点：
1）原位、直接测量应变
2）95mm直径（要求测孔直径为98-102mm）
3）臂的扩径为10mm（应变为42.1%）
4）工作压力为20Mpa
5）适用于土壤，沙和岩石
6）放在预先已钻好的孔中
三、高压钻孔膨胀计的技术参数表：
|
参数 |
规格 |
|
探头直径(现场准备就绪): |
98mm |
|
最大工作压力： |
20MPa |
|
臂的最大径向位移: |
20mm |
|
最大应变: |
42.1% |
|
应变臂的数量: |
6 |
|
在圆周上臂的间距: |
60° |
|
总压力计的数量: |
2 |
|
孔隙水压力计的数量： |
0 |
|
膨胀段的长度: |
725mm |
|
组装长度(没有接头): |
1520mm |
|
脐带缆直径: |
14mm |
|
驱动: |
气动/液压 |
|
电源要求： |
12V |
|
预钻式 ： |
Yes |
|
自钻式： |
No |
|
压入式: |
No |
|
探头螺纹类型： |
BW |

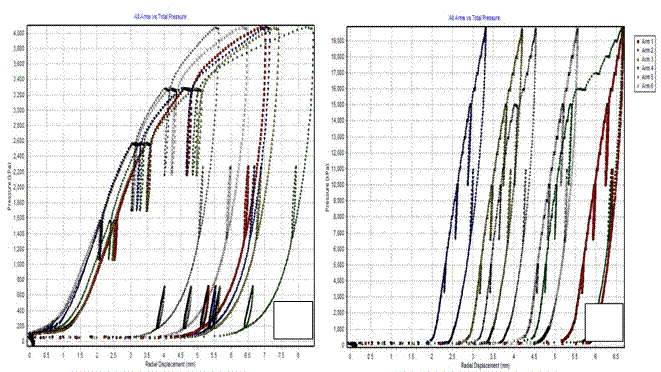

四、高压钻孔膨胀计的示例数据：
在土壤中的高压膨胀试验 在岩石中的高压膨胀试验
