在简单悬索桥上进行了不同荷载条件下悬索桥主缆张力的实验研究。

本实验内容具有以下特点:

悬索桥悬挂在2个滑轮支架之间，桥面为刚性

高达1.35公斤的额外重量，以模拟UDL(均匀分布载荷)和点载荷

测力传感器，用于测量支撑处主缆的张力

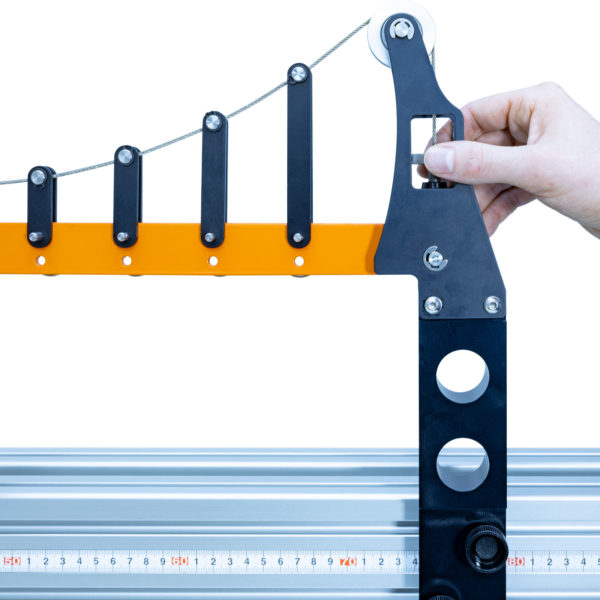

悬索桥由一根主缆构成，沿其长度分布有九个吊杆。吊杆支撑刚性桥面，桥面能够沿其长度悬挂额外的重量，模拟 UDL 和点载荷。

主缆线悬挂在滑轮支架之间，并由两个缆线张紧器限制，从而可以设置正确的缆线下垂量。

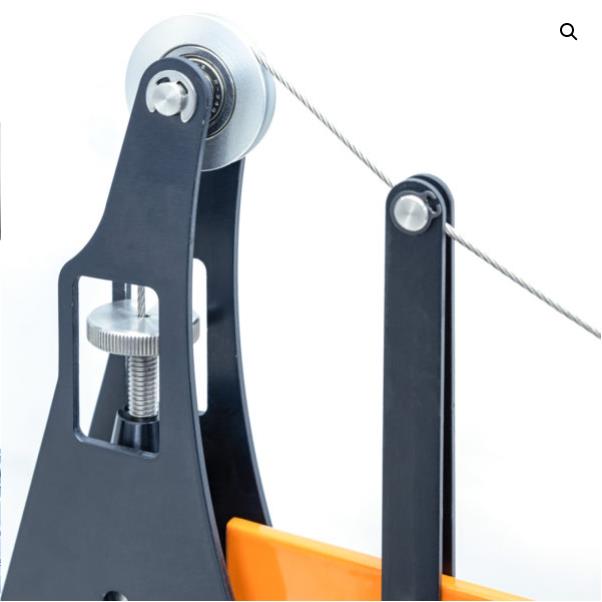

两个滑轮支架，一个带有固定连接，另一个带有用于主电缆的称重传感器连接，用作悬索桥的塔。主电缆在支架顶部的滑轮上运行，使电缆可以自由移动。

其中一个支撑处的电缆张紧器连接到称重传感器，该传感器允许测量该支撑处的主缆索中的张力。
