梁中的剪力和弯矩允许对不同点荷载作用下的简支梁的内力剪力和弯矩进行实验研究。

本实验内容具有以下特点:

劈开梁允许测量劈开处的内部剪力和弯矩

横跨三个活动重吊架的横梁可承受高达3kg的点载荷

可调简单支架

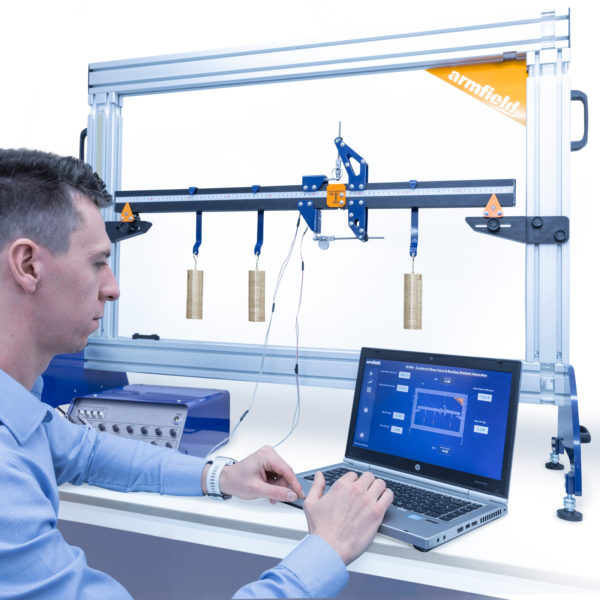

实验中使用的梁被分成两部分，然后重新连接，以便在梁被分割的点测量剪力和弯矩。梁的两个部分的连接允许使用提供的水平对其进行调整，以使部分平行且水平，同时允许梁在负载下偏转。

分裂梁位于两个简单的支撑上，两端各一个。每个横梁部分都放置在一个可以自由旋转的滚轮上，允许横梁在其偏转时移动。简单支架通过两个通用框架安装件中的插槽横向固定，允许调整简单支架的位置。

每个支架的侧板可以用作指向固定在每个梁部分上的卷尺的指针，从而可以记录支架相对于裂缝的位置。

点载荷通过三个加长的配重吊架和三个 1000g 开槽配重吊架施加到横梁上。扩展的配重吊架可以沿梁的长度移动，从而可以探索许多不同的负载条件。

像简单的支撑一样，加长的重量吊架有一个指针，可以用来对抗固定在每个横梁部分的卷尺，从而记录支撑相对于裂缝的位置。
