高精度体变测量装置(HAVCD)与传统体变测量装置相比具有使用简单、高分辨率、高精度的特性。该装置用来量测在压力线性变化下试样的体变。HAVCD体变测量装置最普遍的应用是在非饱和土试验中精确测量大的和小的孔隙临界体积变化。

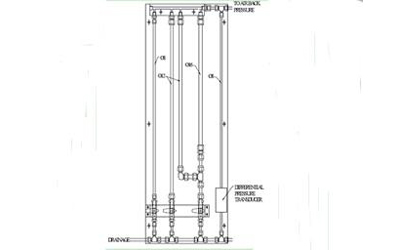

HAVCD高精度体变测量装置的基本原理是记录与排水管相连的垂直方向的水柱高度变化。水管内的压差测量通过一个小量程、高精度差压传感器来完成。

水的体积变化等于水管内的水位高度变化乘上水管的横截面积。水体积指示器的精度和分辨率与排水管相连的水管面积有关。

具有三个不同内截面的水管安装在标配仪器上，面积分别为28mm2, 63mm2 和 196mm2。通过相关阀组开闭，使用者可以根据预期的水体变选择三个管中的一个或两个。

技术参数:

● 总体尺寸： H = 800mm, L = 375mm, W = 75mm
● 理论分辨率 (管直径的函数): 8mm = 0.43mm3, 12mm = 0.97mm3, 12+16 = 2.996mm3. 可根据需要改变管尺寸
● 额定体变: 150000mm3 = 150cm3 (150cc)
● 差压传感器精度: 标准 = 0.25% FS 高精度 = 0.1% FSO

优势:

● 与中国浙江大学联合开发
● 使用简单，成本低
● 除了具有大的体变测量能力外，还具有高分辨率
● 多种规格
● 两种可用规格: 标准 =塑料接头, 高精度 = 不锈钢接头

高精度体变测量装置HAVCD是一套高精度的岩土试验仪器，价格实惠，优势明显，欢迎选购。
