应力相关的土水特征曲线压力板仪系统是一套新型应力相关土水特征曲线量测系统。

Geo-Expert公司所生产的SDSWCC应力相关土水特征曲线压力板仪系统是当前市场上技术性能较好、自动化程度高的应力相关土水特征曲线压力板仪，SDSWCC采用了香港科技大学（HKUST）吴宏伟教授数十年非饱和土测试科研成果，其中包含专利性技术（发明专利：200810161126.1），除了具备其他所有品牌同类产品的测试功能以外，还进行了多项技术改进和自动化改造，使得仪器更加贴合实际使用需求，获得更客观、更准确的测试结果。、

土水特征曲线压力板仪SDSWCC-H优势：

（1）SDSWCC试样排水/吸水和排水量量测采用两套独立的系统来进行，试样排水/吸水采用水平容纳装置，而排水量量测采用垂直量管装置，这样可以避免量测管的水头对试样自动排水/吸水的影响。
（2）SDSWCC采用两套气泡冲刷系统，除了常规产品所采用的垂直冲刷量管以外，额外增加了传统的Soilmosture集气瓶气泡冲刷系统，缩短气泡冲刷的路径长度，这样测出来的排水量才是准确的。
（3）SDSWCC额外采用了数字式的轴向位移传感器、轴向力传感器以及孔隙气压（吸力）传感器进行自动化数据读取，同时也还都保留了传统同类产品所采用的机械式读数表。自动化的数字式传感器除了可以提高测试控制精度以外，更加重要的是可以客观地避免机械式读数装置人工读数判断时的主观误差。
（4）SDSWCC因为额外采用了数字式传感器，除了可以用于传统的非饱和土土水特征曲线实验以外，还可以用于非饱和土固结测试，测试功能得到了增强。
（5）SDSWCC具有很好的扩展性，可以在未来很容易进行升级，比如可以升级到饱和土/非饱和土静三轴测试系统、渗透系统等，也可以从现在的一维应力相关土水特征曲线压力板仪系统升级到三维应力相关土水特征曲线压力板仪系统。

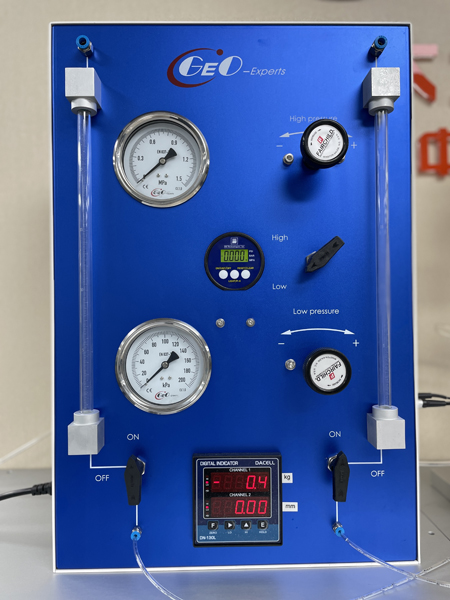

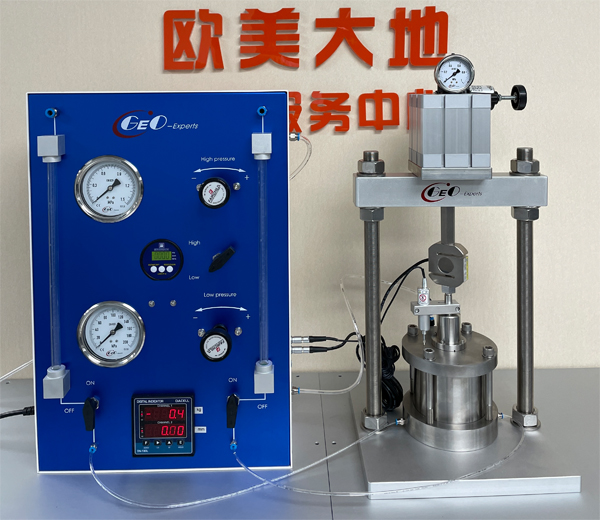

SDSWCC-H应力相关土水特征曲线压力板仪

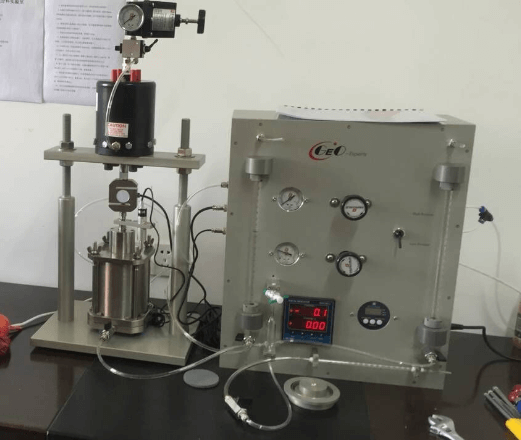

旧版应力相关土水特征曲线压力板仪

土水特征曲线压力板仪用途：

土水特征曲线压力板仪1D-SDSWCC是一套简便易用的非饱和土试验装置，用于应力相关的土水特征曲线及其滞后现象的研究，是研究一定压力下土壤与水分之间物理关系的基本工具。应力相关的土水特征曲线是指在一定应力状态下非饱和土的基质吸力（土壤内部的孔隙气压力和孔隙水压力的差值）与含水量或饱和度之间的曲线关系。应力相关的土水特征曲线是非饱和土的一个重要基本性质，表征土体在一定应力状态、不同吸力下的持水能力。

对于任何土，本仪器均可获得不同应力状态下完整的脱湿和吸湿土水特征曲线。该仪器的压力板配有两个不同规格的压力表和调节器，在低压范围提高测试精度。本仪器系统的设计可控制基质吸力高达1500kPa，但具体的基质吸力控制范围取决于陶土板的进气值。相较于传统的土水特征曲线压力板仪，除了可以测量土样在不同基质吸力下的水体积变化外，本仪器还能给土样施加一维荷载（即K0状态），并可以准确测量土体的总体积变化。用本仪器测得的应力相关的土水特征曲线比传统的土水特征曲线更准确，更接近现场土的性质。

土水特征曲线压力板仪主要性能：

（1）通过一个试样可获得完整的脱湿、吸湿土水特征曲线
（2）可以施加一维竖向应力，即K0状态
（3）可以通过高精度的压力显示盒持续监控所施加的竖向应力
（4）可以精确测量土样的总体变及含水量
（5）双精度压力表和调节器用于精确气压控制

土水特征曲线压力板仪技术参数：

● 吸力范围： 0.1kPa到陶土板进气值
● 试样直径*: 90 mm 或140 mm
● 试样高度: 最大25 mm
● 环境温度: 5 – 50 oC

双精度压力表和调节器：

垂直气动加载系统：

● 加载气缸的加载量程： 10 kN
● 加载气缸杆件的移动量程： 50 mm
● 压力表量程： 0 – 4.5 巴
● 调节器量程： 0 – 10 巴

轴向压力传感器（选购件）：

LVDT轴向位移传感器（选购件）：

* 可以从EPC公司订购直径为100 mm或150 mm的试样室
** 可以另外订购其他进气值(例如1、2、3或15巴)的陶土板

Geo-Expert公司1D-SDSWCC应力相关土水特征曲线压力板仪设计巧妙，性能优越、自动化程度高，是理想的非饱和土试验仪器，欢迎选购。
