标准：ASTM D4015

技术参数：

最大扭矩: 1.5 Nm

最大扭转角度: 10°

最大围压和反压: 1 MPa

10通道信号处理单元

USB数据采集和信号处理盒

2个电-气转换器  用于围压 和反压

激发频率: 动态 (共振) 1-300 Hz；循环 (扭剪) 从 0到 50 Hz

尺寸: 控制盒 51 x 45 x 35 cm (高 x 宽x 直径); 压力室：55 x 27 cm (高x 直径)

重量: 约 50 kg

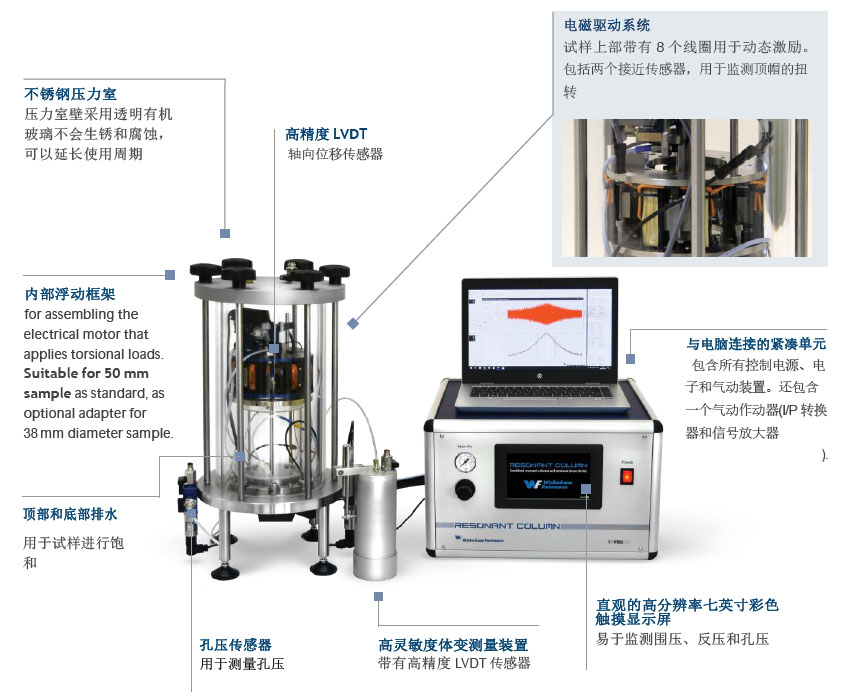

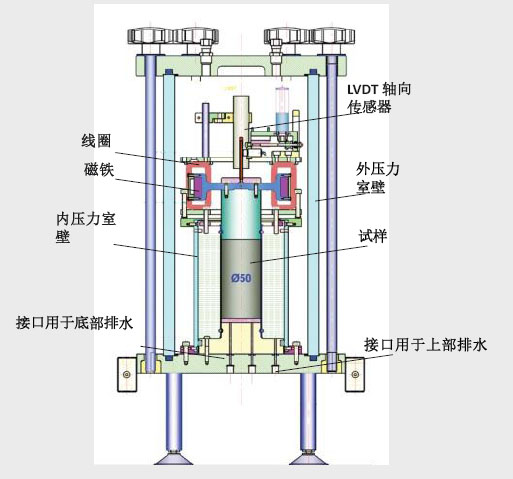

系统结构：

共振柱软件：

完整的系统包含一台高性能的电脑，已经预先安装了基于Windows系统的软件，可以进行共振和扭剪试验。主要包含如下阶段：

饱和

同步施加围压和反压，促进空气溶解，使试样完全饱和。所有的压力读数实时显示在一个高分辨率显示屏中。

等向固结

施加围压，当孔压完全消散，试样体变基本保持不变时，固结完成。

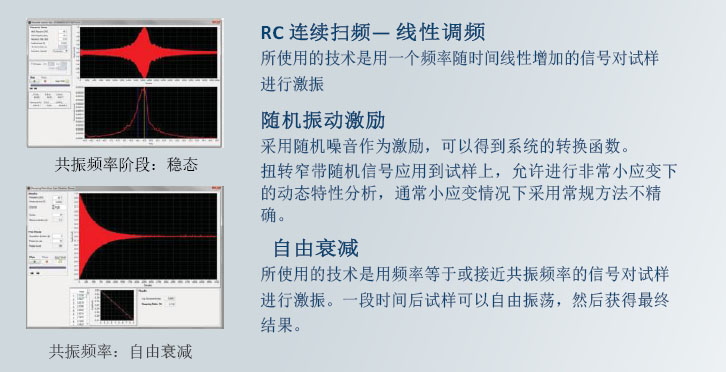

共振频率

土样底端受到约束，顶部受到动力激振。激振频率可达300 Hz ，产生的频率以“稳态”模式逐步（RC离散）或连续（RC线性调频）自动增加；或者仅以一个初始频率自由衰减。由于输入信号的频率变化，试件的动态响应导致振幅变化。通过共振频率确定割线剪切模量G。阻尼比 D 可以通过如下两种方法评价:

•  以频域法,从土样的完整频率响应 (半功率带宽法)

•  以时域法, 从关闭驱动电源产生的自由振动衰减曲线 (对数衰减法)

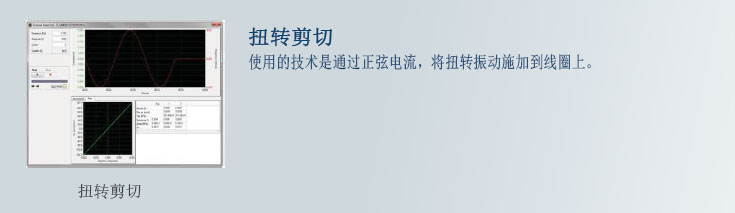

扭转剪切

土样变形在低频（最大10Hz）情况下呈周期性，同时监测扭矩和变形。当振幅增加时，施加一个正弦电流。系统会记录扭转应力和应变，然后可以获得剪切模量G和阻尼比D 。
