符合标准：

ASTM D3080 | AASHTOT236 | BS 1377:7 | NF P094 071-1/2 | CEN-ISO/TS 7982-10

27-WF2304

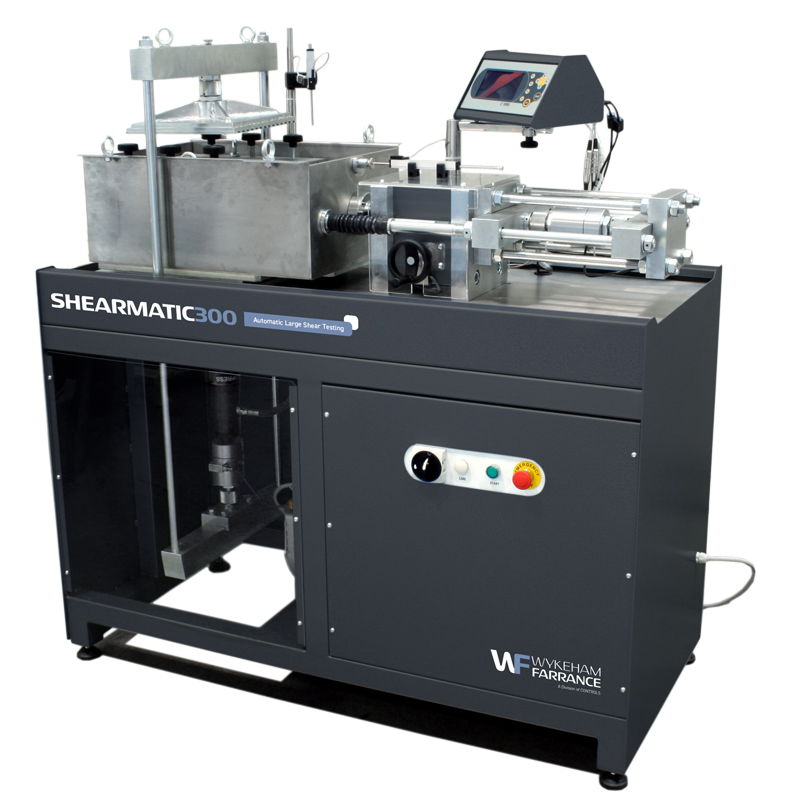

SHEARMATIC 300 大型自动直剪仪

100 kN加载能力，带用于300mm方形试样的剪切盒，230 V, 50 Hz, 1 ph

27-WF2304/Z

主要指标与上面相同，但适用于 110 V, 60 Hz, 1 ph

SHEARMATIC 300大型自动直剪仪适用于土体及其他材料，最大颗粒尺寸可达20mm的大尺寸试样。可对最大尺寸300mm的方形试样进行测试，配置插入物还可以进行更小尺寸的试样。

轴向固结力采用自动闭环液压系统进行施加和控制，水平剪切变形由高分辨率步进电机驱动。该设备完全通过微处理单元的软件进行管理，该微处理单元读取和处理力、轴向压力和位移读数，通过闭环系统管理电机、轴向液压加载和试验阶段。用户界面是一个带大型纯色图形显示的十键防刮膜键盘。

该设备可作为一个自动独立的单元运行： 试验测量值（水平和轴向力、位移）根据预先设定的记录模式直接显示和储存在单元存储器中。PC 仅用在试验完成后通过RS232端口下载试验数据。数据后处理可通过30-WF6016/T2 或者 30-WF6016/T9 直剪残剪分析模板进行

采用大尺寸试样，更有助于获取更具代表性的剪切强度指标。大剪切盒也可用于获得许多材料间的摩擦角。现场应用包括建造土石坝和其他堤坝工作。该设备包括一个剪切盒、一个100kN力传感器和两个线性位移传感器，量程分别为100mm和50mm，带安装支架。

大型直剪仪SHEARMATIC 300技术参数：

-    试样尺寸：可达300 mm方形试样，配置 27-WF2304/1 150mm试样插入物也可以用于150 mm的试样（见附件）。

-    轴向和剪切力：100kN

-    速率范围：0.00001到11mm/min

-    最大行程：75mm

-    固结阶段：可达50步

-    数据采集：RS232串口，用于直剪残剪分析模板（见附件）

-    额定功率：2000W

-    总体尺寸（宽×长×高）：1470×758×1570mm

-    重量：约800kg
