F1-23 自由和强制旋涡实验装置

型号:F1-23

用途:此设备用于产生和测量自由旋涡和强制旋涡的特征。

标准规范:

相关产品

该设备包括一个位于底座上的透明丙烯酸圆柱体,用于产生和测量自由和受迫涡流。

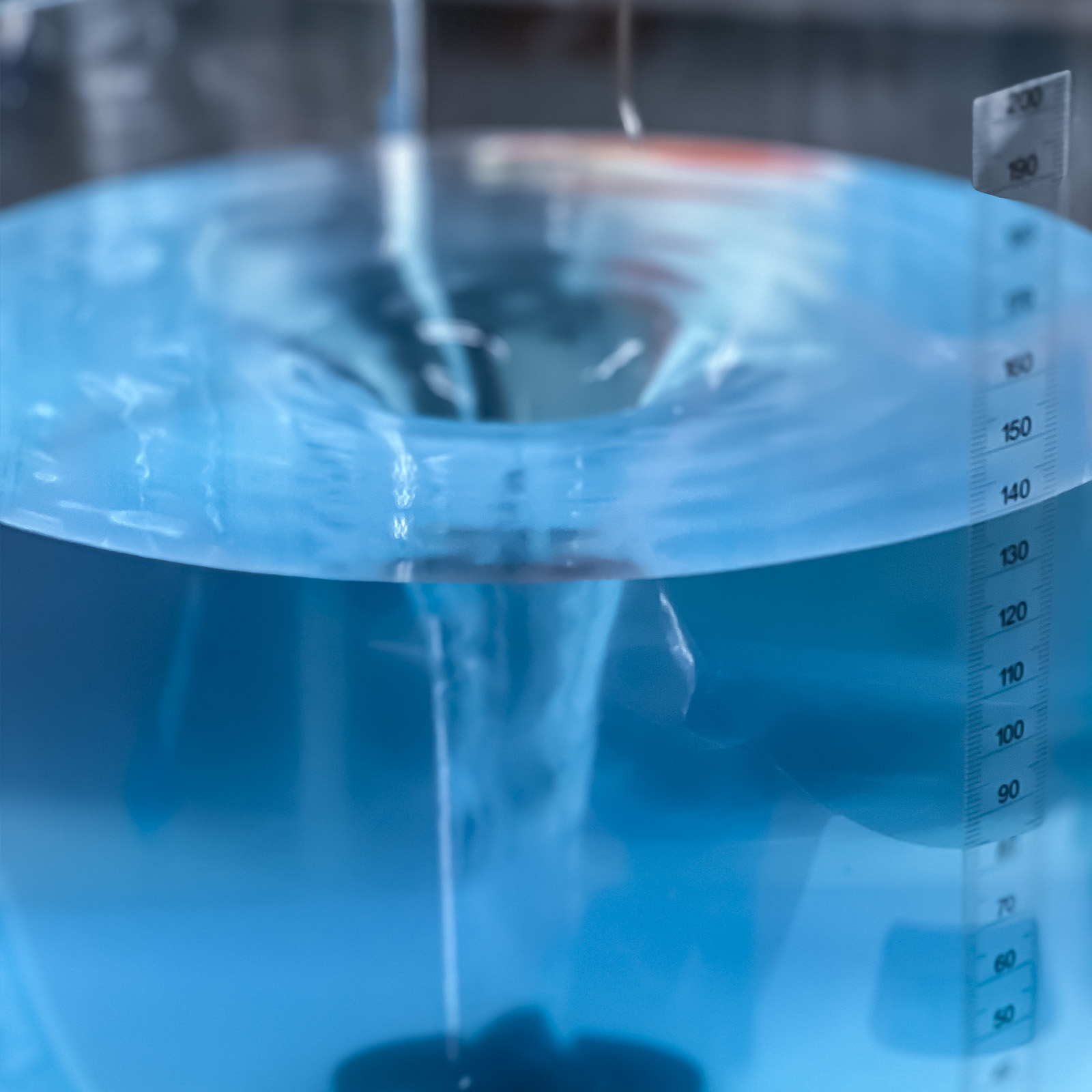

自由涡流是通过圆柱体底部的可互换孔口排出的水产生的,并使用组合卡尺和深度标尺测量所得轮廓。强制涡流由圆柱体底部的桨叶引起,桨叶由水射流旋转。强制涡流的轮廓是使用一系列深度计确定的。


可以使用提供的适当皮托管测量自由或受迫涡流中任何点的速度。


染料晶体(未提供)可用于演示自由涡流底部的二次流动。




• 带有四个入口和出口的圆筒型容器,可生成自由涡旋和强制涡旋

• 三个可交换口和位于容器底部的明轮

• 带有可调指极星的测量电桥,内部的测径器可测量旋涡规模

• 皮托管测量旋涡速度

• 快速释放装置可方便地连接到水力学工作台

• 备选的教学软件
