描述

HT30X是⼀个服务装置，控制⼀系列Armfield可互换的⼩型热交换器模块运⾏。
它提供了可控的冷⽔流量，热⽔⽅向可以很容易地使⽤软件控制逆转，⽀持并流和逆流调查，以及对热交换器性能进⾏⼀系列深⼊研究所需的仪器。
单个热交换器可以快速更换，以便能够在不同类型的热交换器之间进⾏⽐较。
HT30X要求⽤户提供个⼈计算机作为操作界⾯。计算机连接HT30X使⽤USB接⼝，提供了⼀个简单和直接的安装和设置过程。⼀旦安装好合适的热交换器，所有其他功能都可以在计算机控制下执⾏。
我们已采取适当措施，以便在电脑出现故障或通讯中断时，系统能以安全的⽅式⾃动关闭。
HT30X有多种热交换器可供选择。从演⽰并流和逆流的简单交换器，到具有中间温度测量的可重构系统，能够⽤于深⼊的热交换器分析。
热交换器更换简便，具有定位螺柱和带快接头的互连软管。

硬件描述

服务装置向热交换器提供两个流体,⼀个热⽔流和⼀个冷⽔流。热⽔流在装有电加热器的容器中加热。加热器由固态继电器(SSR)开关，并由软件控制。恒温器将最高水温限制在75°C，以保证操作⼈员的安全。
循环泵使⽔从容器中循环，通过热交换器，再回到加热容器中。泵的转速由软件控制，⽽热⽔再循环泵是双向的，可以很容易地反转⽅向。
冷⽔流是由总⽔管供⽔产⽣的。通过热交换器的流量由⼀个可变流量阀调节，同样是在软件控制下。⼀个⼿动可调压⼒调节器，可以尽量减少⼲线压⼒波动的影响。
包括多达12个k型热电偶的调节电路，(热电偶本⾝与热交换器⼀起提供)。该仪器包括流量计，以测量两种流体的流量。
服务装置内的所有电路都由漏电保护装置(RCD)保护，以保证操作⼈员的安全。底座包括⼀个滴⽔盘，以防漏⽔或溢出。

实验功能

当与HT30X⼀起使⽤时，每个热交换器共有的训练练习:
1.演⽰当被固体墙隔开时，通过从⼀个流体流向另⼀个流体的热量传递来间接加热/冷却
2.通过测量热流和冷流的流量和温度变化来确定能量平衡(热平衡)和计算效率
3.介绍了不同类型的换热器，并⽐较了其运⾏和性能的差异
4.在传热计算中使⽤对数平均温差(LMTD)
5.总传热系数(U)的定义和测量
6.演⽰逆流和并流操作之间的区别(与某些HT30X配置⽆关)
7.演⽰了从线性流到湍流的转变
8.冷热流体流速对换热系数的影响
9.驱动⼒(温差)对传热系数的影响
10. 传热表⾯污垢导致的热损失和传热系数降低的研究(适⽤于⽤户诱导污垢的学⽣项⽬)

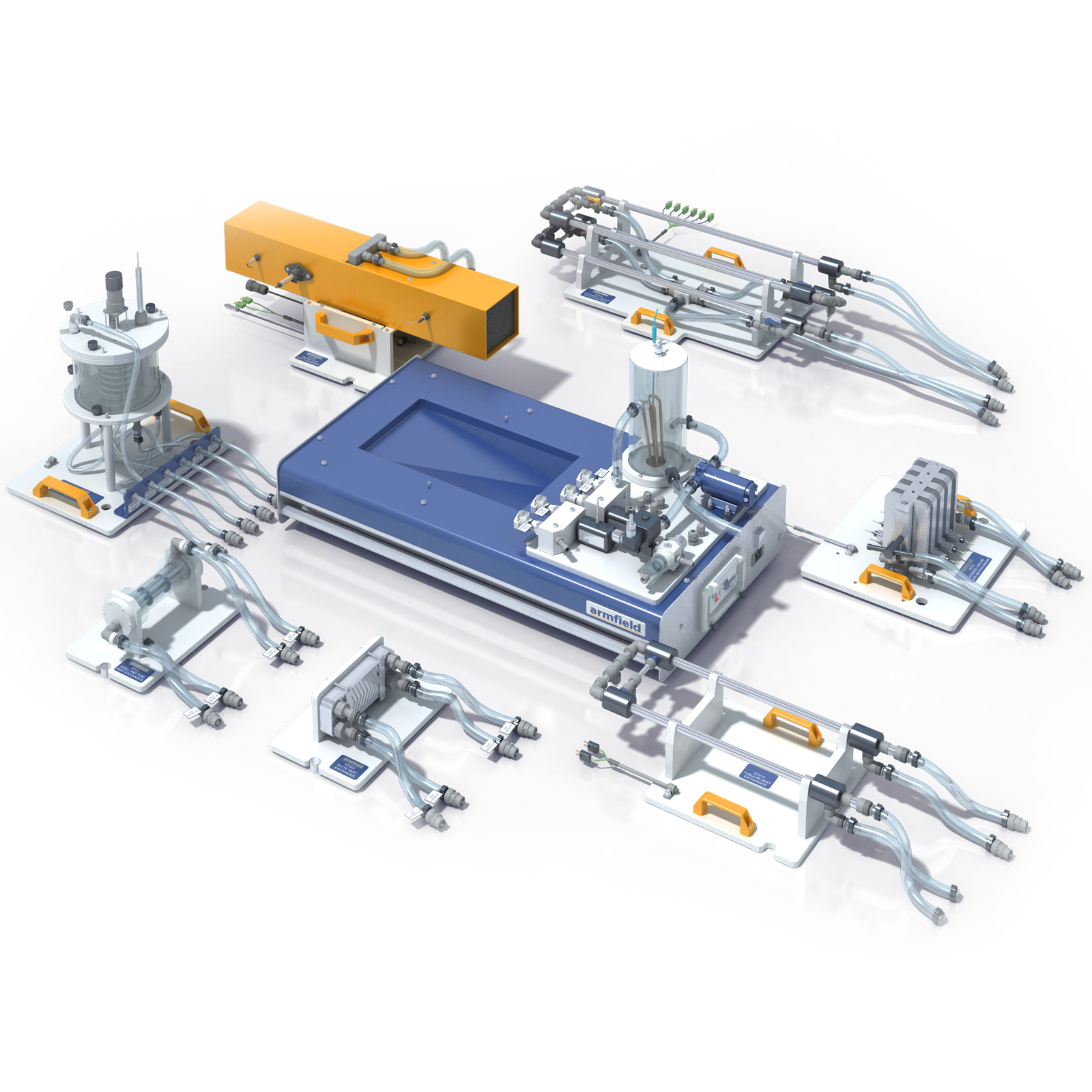

热交换器选项

1.HT31X 管式热交换器
2.HT32X 板式热交换器
3.HT33X 壳管式热交换器
4.HT34X 带线圈和搅拌器的夹套缸
5.HT35X 交叉流热交换器
6.HT36X 扩展管式热交换器
7.HT37X 扩展可重新配置热交换器

订购参数

HT30X- 计算机控制的热交换器服务装置
1. ⼀种轻型台式服务装置，设计⽤于容纳⼀系列不同的⼩型热交换器
2. 包括热⽔容器、双向热⽔再循环泵、冷⽔控制系统、计算机接⼝和所有必要的仪器
3. 热⽔容器由透明的丙烯酸制成(为了能见度)，包括⼀个2kW的加热器，具有恒温过温切断和低⽔位检测
4. 在计算机控制的流量范围内，使⽤软件可以很容易地逆转热⽔的⽅向进⾏并流和逆流研究
5. 冷⽔系统包括⼀个⼿动压⼒调节器和⼀个软件控制流量控制阀
6. 两种流体的流量均可超过5L/min，但这可能受到某些换热器设计的限制(如HT32X和HT37X板式换热器)
7. 使⽤服务装置可以监测多达12个温度(K和T型热电偶)。⼯作范围0-75°C，分辨率0.1°C
8. 包括两个流量计。⼯作范围0.3 ~ 10 L/min，分辨率0.1 L/min，⼯作温度0-125℃
9. 所有数据都可以通过USB接⼝提供给(⽤户提供的)Windows 计算机。该计算机还可⽤于⼿动或⾃动控制冷⽔流量、热⽔温度和流量、变速风机和搅拌器
10. 全套的的教学软件包括作为标准提供
11. 包括故障安全硬件设施
12. 通过局域⽹连接armBUS到计算机
13. 20个⽤户可以连接本地⽹络查看实时数据
14. 当多个⽤户操作设备时，可设置控制者和仅允许查看权限
15. 包含综合的使⽤⼿册

装运规格

体积: 0.33m³
总重: 35kg



外观尺寸

长: 0.51m
宽: 0.95m
高: 0.48m
