C11-MKII网络化管道配件

型号:C11-MKII

用途:用于F1-10的落地式配件

标准规范:

相关产品
该装置可设置一系列的管路排列方式,以测量其中的流动和压力。学生可以通过该设备熟悉单管、并联及串联管配置及其特性。
订购说明

• 特殊设计,可设置多个并列的不同管道(网络)

• 网络化管道安装在落地式的支架上,可在F1-10水力学工作台旁边使用

• 所有的透明的丙烯酸试验管长为0.7米,内径为1x 6mm, 2x 9mm, 1x 10mm, 1x 14mm

• 利用便携的电子压力计可测量不同的压力,带有自动密封的快开网络化管路接头

• 可分别调整流进和流出相应管道的水流

• 可选的教学软件


测量功能

测量不同尺寸管道排水时的水头损失

流经相互连接的不同尺寸管道的水流属性

流经并联网络化管道的水流属性

流经串联网络化管道的水流属性

在现有的管道上采用双管增加流量

环路周围的水流属性,以及流入和流出水流变化产生的影响


    描述

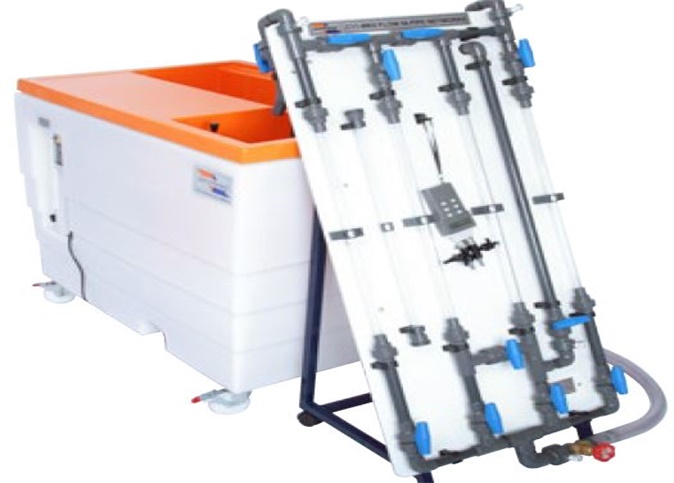

    牢固的PVC管道及其附件安装在落地式的支架上,可用于F1-10水力学工作台旁边。通过结实的挠性管连接到F1-10,无需使用工具,利用带有O型密封环接管器,可与F1-10相连。

    无需对系统进行排水,通过隔离阀就可创建大量不同的串联,并联和混合管道结构。可单独改变每个出口处流入和流出管道的水流,从而改变系统的属性。

    利用带有O型环的接管器可安装所有的透明丙烯酸试验管,这样无需使用工具,便可改变不同直径的管道。

    管道关键处的自动密封快开配件可快速连接数字便携式压力计,以便测量对应的不同压力。利用安装在F1-10水力学工作台上的体积测量仪器可测量管道上任何出口处的水流量。

    技术参数

    管道内径:14mm (1x) 10mm (1x) 9mm (2x) 6mm (1x)

    不同的压力测量:数字压力计


    要求

    F1-10水力学工作台


    装运规格

    按要求分开装运单个配件


    整体尺寸

    高:1.380m

    宽:0.785m

    深:0.656m
