C4-MKII多用途教学水槽

型号:C4-MKII

用途:

标准规范:

相关产品
描述
C4MKII是一个小规模的开放式水槽,长度为2.5米和5.0米,工作区材质为透明的丙烯酸,可清晰地观察水流。水槽配有一个PVC水箱,用于将水排进水力学工作台。水槽安装在一个结实的结构架上,利用带有刻度的螺旋起重器可使水槽倾斜,并且可精确地调节水槽的坡度。
水箱带有蒸馏设备,在水流入水槽之前,将水扩散,以确保平稳的均匀流。利用排水末端的上射堰可调节水槽工作区内的水位。
提供模型所需的河床压力表接头和固定点。水槽顶部有水平刻度,可按照水槽长度准确地安装深度计和皮托静压管。
水槽可与Armfield标准的F1-10水力学工作台一起使用,工作台提供水流,流量控制阀和测量流量的体积容器。
还提供可选择的流量计,适用于C4-MKII,可测量顺流。

Armfield,C4-MKII,多用途教学水槽,实验教学水槽,教学实验用水槽,水槽实验教学辅助装置,水力学实验水槽,水槽实验设备Armfield,C4-MKII,多用途教学水槽,实验教学水槽,教学实验用水槽,水槽实验教学辅助装置,水力学实验水槽,水槽实验设备


提供与水槽配套的一组模型和计量表,包括:

文丘里量水槽
窄板堰和宽顶堰
爆炸堰
可调节的下射堰
两个液位计

提供可选的教学软件(C4-301),配有全套教学作业。学生可手动将数据输入软件,然后用于计算,数据处理和绘图。

实验教学水槽价格,教学实验用水槽多少钱,水槽实验教学装置实验教学水槽价格,教学实验用水槽多少钱,水槽实验教学装置


可选择的模型

C4-61:皮托管和压力计
C4-62:涵洞配件,一个方的,一个圆的
C4-63:分流器,带有各种喷嘴的仪器
C4-64:溢洪道配有混合反曲率附件

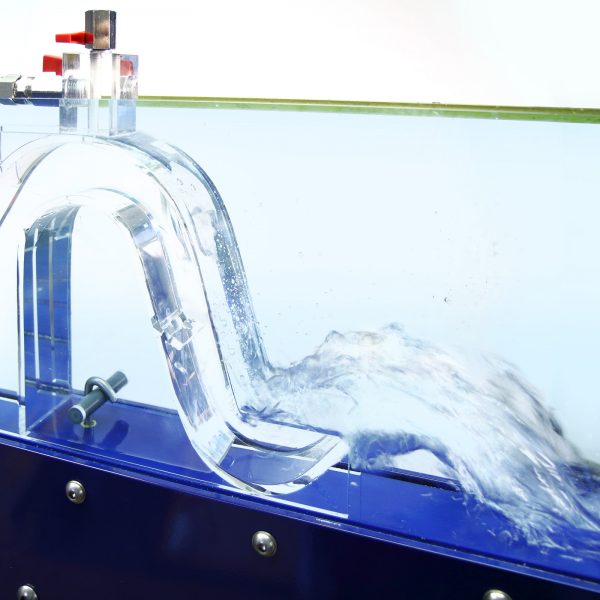

C4-65:溢洪道和空气调节虹吸管
C4-66:弧形闸门
C4-67:水波发生器和水波吸收台
C4-68:假层逐步改变坡面图
C4-69:人工制造2.5米长的粗糙河床(5米的水槽需要2个河床)

实验教学水槽价格,教学实验用水槽多少钱,水槽实验教学装置多少钱


规范说明
76mm,高250mm的开放式水槽,可与F1-10水力学工作台一起使用
工作剖面长2.5m和5.0m
透明的丙烯酸侧面有助于观察实验
升降系统可调节河床坡度,范围在1%-3%
水槽带有蒸馏装置
包含一个文丘里管,窄板堰和宽顶堰,两个液位计,可调节的下射堰和爆炸堰
大量的其它模型可作为附件
可选项流量计
综合操作说明书

实验性能
利用游标钩和计量表测量水位
利用皮托静压管测量流量(利用可选择的C4-61)
学习如何在简单的流动条件下应用动量和稳定流能量方程
理解宽顶堰上的水位和水流之间的关系
利用水利设备控制水位,例如虹吸管
了解亚临界水流,超临界水流和水下微波的特征
水跃
利用水利设备控制流量,例如水闸
运用和理解曼宁公式
测量速度变化图(利用可选项C4-61)


技术参数
水槽尺寸:2.5m/5m x 76mm W x 250mm H,水槽坡度调节范围在-1% 和+3%



订购信息
C4-MkII-2.5-10 多功能水槽,2.5米,带有基本的附件
C4-MkII-5.0-10 多功能水槽,5米,带有基本的附件
C4-MkII-2.5-11 多功能水槽,2.5米,带有基本的附件和流量计
C4-MkII-5.0-11 多功能水槽,5米,带有基本的附件和流量计
C4-301教学软件

必要附件
Armfield F1-10水力学工作台

装运规格
C4-MKII-2.5
总重:330千克
体积:2.8立方米

C4-MKII-5.0
总重:380千克
体积:3.0立方米

总尺寸
C4-MKII-2.5
长:2.91米
宽:0.62米
高:1.46米
C4-MKII-5.0
长:5.41米
宽:0.62米
高:1.46米
