FT66食用油中和/洗涤/漂白设备

型号:FT66

用途:可以完成粗制食用油精炼中重要的预处理和后处理

标准规范:

相关产品

描述

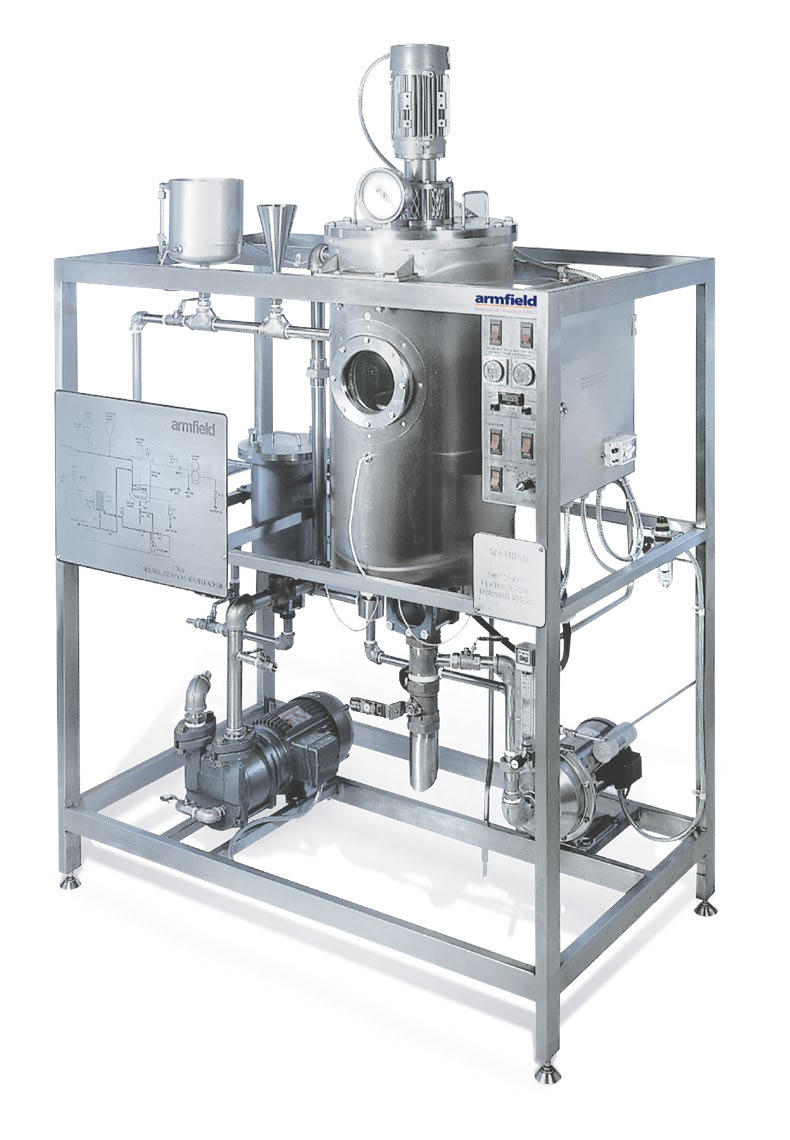

主反应器容器,试剂容器,过滤泵和过滤器都是由不锈钢建造的,并安装在一个地板站立的不锈钢框架内。

一个变速搅拌器,电加热元件,冷却盘管和观察端口被纳入反应堆,这是一个垂直的圆柱形容器设计来处理25升的一批油。
一个液体环真空泵,也安装在框架内,用于在容器中创造所需的真空。
在减压下加工可以防止油的氧化并促进干燥。真空吸力还用于向反应器中注入原油,并从适当的容器中加入试剂和漂白土。试剂罐用于配制腐蚀性溶液和其他添加剂,并在加入反应器之前预热到所需的温度。用于洗涤过程的水也在这个容器中预热。加热元件在试剂罐由控制台上的电子控制器自动控制。使用最大输入功率为3kW的浸没式电加热元件来实现反应堆容器内容物的所需操作温度。
加热操作采用数字显示电子控制器控制,自动保持温度。热油的冷却是通过一个浸没在水中的盘管循环冷水来实现的。反应器中的扁平叶片搅拌器由减速电机驱动,电机的速度可以通过控制台上的电位器调整到最高1800转/分。
油荷的搅拌促进了试剂和吸附剂与油的混合,并提高了加热和冷却循环的传热效率。
漂白土料斗是一个陡峭的锥形容器,设计用于使所需数量的漂白土进入反应器。它也用于添加其他吸附剂,如活性炭。
硅藻土可以从这个料斗中充入,作为过滤过程的辅助。
使用不锈钢离心泵将油输送到过滤器,以过滤掉之前添加的任何固体。
该过滤器为压叶式,设计用于重复使用,不需要消耗滤芯。通过再循环油/吸附剂混合物通过过滤器,固体层建立在滤网上,其余固体沉积在上面。

当油清净后,通过过滤器从反应器中排出,然后用压缩空气将“滤饼”干燥,便于从滤网中取出。


特性/优点

少量的油可以加工

不需要消耗性的过滤器元素

简单的控制

与工艺流体接触的表面是不锈钢

搅拌采用变速平叶叶轮(可调至1800转/分)

工作真空度75mm Hg (ABS),带液环真空泵

压力叶片过滤器设计为BS5500 -符合PED

25升容器设计为BS5500 -符合PED

紧凑,独立

冷却旋管

凝结水泵

电加热元件


操作模式

从种子中新鲜提取的原油含有不良杂质,必须去除。这些物质包括游离脂肪酸、磷脂、色素和细颗粒。

使用FT66可以通过以下几种方式进行原油精炼:

中和/洗涤:

游离脂肪酸可以用强碱如苛性钠中和掉,形成水溶性肥皂。然后,通过彻底清洗、重力沉降和排水的组合去除肥皂。

在加入磷酸形成水溶性胶后,通过洗涤、沉淀和排水也可除去磷脂。任何残留在油中的水都是通过真空加热油来干燥的。

漂白:

颜料被去除或减少添加吸附剂,如富勒土。

通过调整所用土的数量和种类以及进行漂白操作的物理条件,可以获得所需的油色。

过滤:

在漂白后,一个有效的过滤过程确保泥土和其他微粒被清除,留下一个清洁的精炼油,为进一步处理,如硬化和除臭做好准备。

用于此的过滤器为压叶式,是食用油工业中常用的去除吸附剂的过滤器。


技术规格

反应堆容器

材料

不锈钢

总体积

45

工作容积

25

直径

0.30m

0.65m

加热元件

3.0kW

冷却线圈面积

0.12m²

搅拌器速度

250-1800rpm

试剂容器

材料

不锈钢

工作容积

3 升

直径

0.165m

0.20m

加热元件

1kW

Earth料斗

材料

不锈钢

体积

0.3

加压叶滤机

材料

不锈钢

滤波器体积

3.8

滤饼容积

1

过滤面积

0.09m²

滤网

110 目 (0.3mm wire)

最大压力

3.0 巴

真空泵

类型

液环

密封剂

工作真空

75mm Hg (ABS)

密封剂流量

8 l/m


总体尺寸

1.28m

1.90m

1.90m

装运规格

体积

2.0m³

毛重

500Kg


性能

由曼彻斯特城市大学,霍林斯学院使用粗菜籽油进行的独立测试给出了以下分析结果



原油

中和

漂白

碘值

117

117

117

游离脂肪酸

1.5%

0.12%

0.1%



颜色

70

50

20



7

3.3

0.5



3.2







油中的皂脂

<100ppm

过氧化

0.4 meguiv/kg
