MD908型鸢尾花(IRIS)倾角开关和和控制器

型号:MD908

用途:一款功能强大的倾角控制装置,具有先进的固件功能。其板载电解液倾角传感器的分辨力<0.002°。

标准规范:

相关产品

MD908型鸢尾花(IRIS)倾角开关和和控制器是一款功能强大的倾角控制装置,具有先进的固件功能。其板载电解液倾角传感器的分辨力<0.002°。用户可编程的设置包括自动清零、样本平均、滞后控制等功能。MD908型鸢尾花支持RS232和RS422(RS485全双工)输出。鸢尾花还支持多种输出协议,包括Trimble TCM、NMEA XDR、BAE和Ashtech等。它标配了一根0.6米的连接电缆。鸢尾花应用于工业级俯仰角和横滚角测量、平台调平、专业OEM贴牌组装、科学仪器部件等。


产品规格:

高增益型

标准型

广角型

量程

±10°

±25°

±50°

分辨力

0.002°

0.004°

0.01°

重复性

0.01°

0.01°

0.02°

线性度

1%

1%

1%

输出

RS232RS422RS485全双工)

输出格式

NMEA XDRTrimble TCMAshtec 兼容,简单(默认: XY,温度,序列号)

波特率

9600 (默认),192002880057600115200230400

通道

X-倾角、Y-倾角、温度、序列号

倾斜开关控制

8个兼容TTL CMOS(互补金属氧化物半导体)控制输出(0-5 VDC);

每个通道20mA电源功率(所有8个通道不超过100mA

Kz温度系数(°/°C)

10/℃(典型)

Ks温度系数 (%/°C)

0.03%/℃

时间常数

0.15 s

固有频率

7 Hz

电源

0.02A × R + 10 VDC< Vs < 29 VDC

环境参数

工作及贮存温度:-40℃ ~ +85℃;湿度:0 ~ 90%,无冷凝

尺寸

67 × 67 × 25 mm31 g

材料

玻璃电解液传感器,玻璃纤维印刷电路板

*因产品持续开发,如有规格改变恕不另行通知。

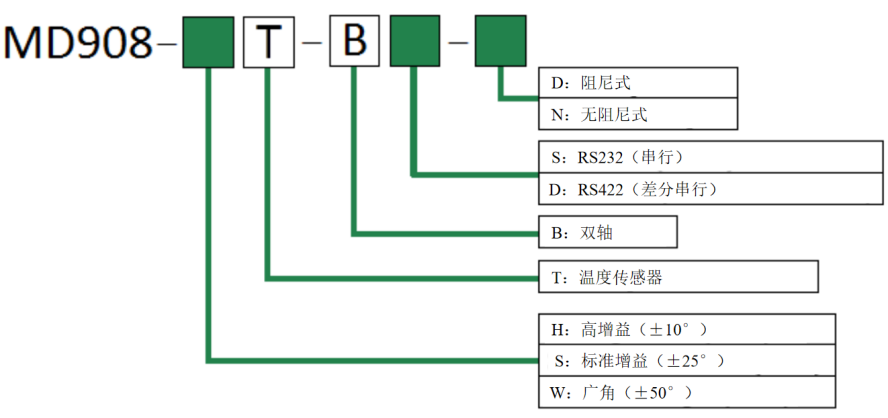

订货代码:


附件

产品编号

功能

84063-01

额外的0.6米电缆组件,RS232,

H1排针和DB9-sub连接器

84088-01

额外的0.6米电缆组件,RS422,

H1排针和DB9-sub 连接器

84083-01

0.6米倾角开关控制电缆(连接到H3端子),镀锡端子

H1接头到DB9子接头

00254-02

变压器,100 -240 VAC12 VDC
