正垂和倒垂线垂线坐标仪

产品简介

    • 容易监测

    • 可靠性

    • 精度高于大地线测量

正垂线和倒垂线用来准确测量建筑物垂直断面内各个高程点相对于一条垂线的相对水平位移，是观测建筑物挠度的一种简便有效的测量手段。

产品描述

正垂线

正垂线包括一根悬挂在高点上的垂线和一台位于低点固定在结构上的垂线坐标仪。垂线下端悬挂一个重锤，使垂线拉紧。重锤浸在阻尼油箱中，以抑制垂线的摆动。

倒垂线

用灌浆把锚块固定在基础内，垂线下端连接锚块。垂线上端连接浮筒，在浮力作用下，垂线在垂直方向上被拉紧并保持不动。锚固好之后，就可以用坐标仪测量沿着垂线上各个测点的绝对位移（挠度）。

可以用人工或电测的方式来监测正垂线和倒垂线的位置，电测方法采用遥测读数仪(参考RxTx 遥测垂线坐标仪的产品手册)。读数方法取决于监测的设计、位移的预期值和精度要求。

主要特点

    • 较高精度和高分辨率

    • 可靠性

    • 精度高于大地测量

    • 定期监测，无需频繁进行昂贵的测量

    • 配上遥测垂线坐标仪后就能远程读数和自动数据采集

应用

    • 监测大坝内部、坝基、核电站、高架桥和桥墩的位移

    • 监测建筑物结构和基础的位移

    • 为测绘监测方法提供参照

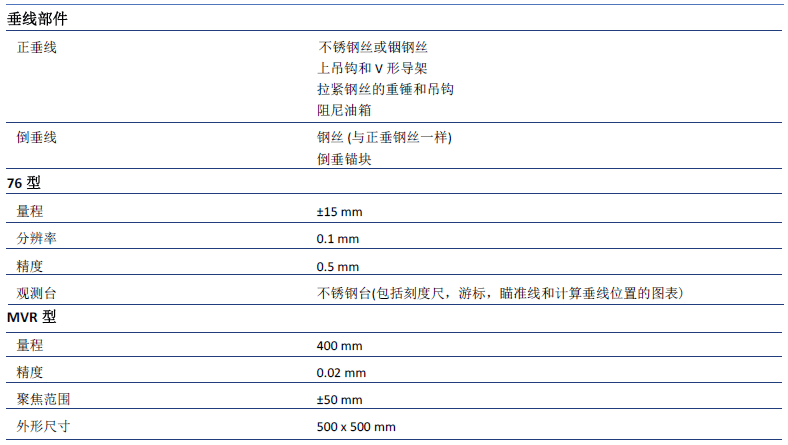

技术规格

人工读数选购件和解释

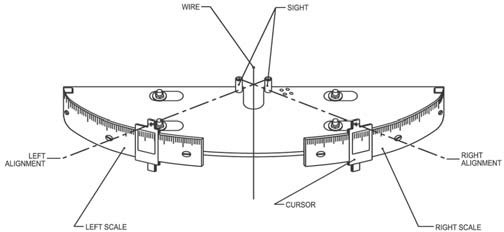

A)76型瞄准观测台

操作员调整游标的位置，使其与各自的瞄准线和垂线成一直线，然后就可以读数了。游标的位置直接从刻度尺和游标上读取。使用随每个观测台提供的图表把读数转换为垂线的位移值。

B)MVR型光学坐标仪

安装光学坐标仪前，需在读数点处永久设置一个基准底座，再把光学坐标仪放在基座的台面上，并与台面上的X和Y轴对齐。把镜头聚焦或对准垂线，然后读取游标当前的水平位移，从而完成测量。

订购须知

请指定：

    • 垂线类型

    • 垂线的长度

    • 人工或遥测读数仪

选购附件

    • 安装支架

    • 蠕变试验仪，做恒定压力下的长期试验。
