产品简介

FOD光纤位移传感器适用于长期的结构变形监测，或安装在结构表面并跨越接缝和裂缝以测量结构接缝的开合度或裂缝两侧块体间相对位移。

    • 高分辨率

    • 本质安全

    • 裂缝和接缝监测

产品说明

FOD光学线性位置和位移传感器可提供较高精度的位置和位移测量结果。

FOD是线性可变差动变压器(LVDT)的光纤版本，但与之不同的是，FOD不需要电信号和相关布线。FOD不受电磁干扰(EMI)和射频干扰(RFI)的影响，不存在电流泄漏或着火的风险。

可以把FOD放置在远离信号调理器的地方（远至2公里）。这些特性使得FOD适合于难以到达的位置和危险环境，例如那些含有爆炸性材料或容易遭受雷击的环境。

FOD独特的设计基于一台安装在一根可移动轴上的薄膜菲佐干涉装置 (TFFI)。TFFI可以看作是一个空间分布的法布里-珀罗腔，其腔长随横向位置的变化而变化。把光纤端面面向TFFI表面安装，TFFI表面相对光纤端面移动，从而形成一个法布里-珀罗腔。把FOD连接到我们的法布里-珀罗光纤读数仪或数据记录仪上，它就成为了一个绝对位置和位移传感器。

FOD体积小巧、不受电磁和射频干扰的影响、耐腐蚀、精度高、可靠性高等，是线性位置和位移测量的较好选择。

主要特点

    • 高分辨率

    • 本质安全

    • 不受电磁干扰EMI/射频干扰RFI的影响

    • 坚固的不锈钢防水外壳，适合户外使用

应用

    • 裂缝计:测定混凝土和砌体结构裂缝的开度

    • 接缝计:测量伸缩接缝的运动

    • 测量岩石中断层的运动

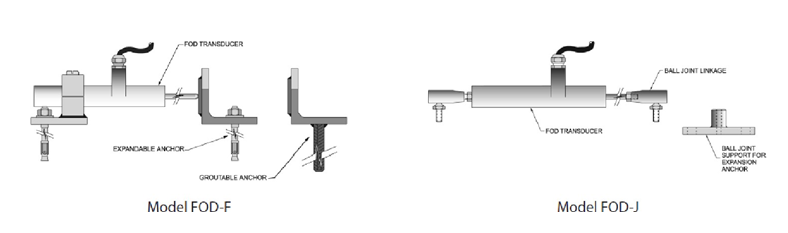

表面安装的FOD有两种型号：FOD-F和FOD-J。FOD-F安装在锚块上。其承载弹簧杆与锚固的基准面保持连续接触。

FOD-J的两端固定在与锚固头相连接的球形接头上。该型号配有一个可伸缩的插杆，可以随着测量点之间的距离变化而自由进出外壳。

两个型号的FOD都可选配灌浆锚固头和膨胀螺栓锚固头。

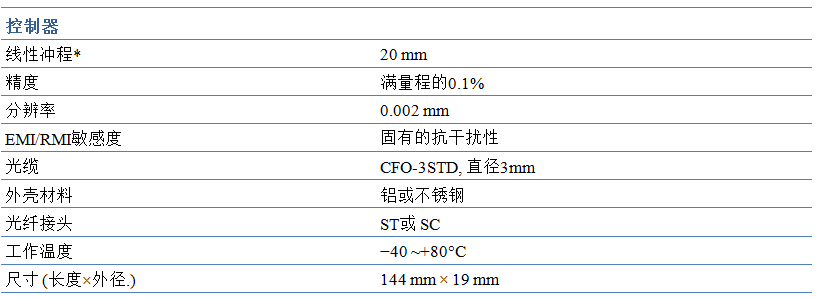

技术规格

*还可以提供量程为40,100,120mm的特别版，请联系我们以获取更多信息

传感器配置

订购须知

请指定：

    • 型号

    • 光缆长度

    • 锚固头的类型

    • 光纤读数仪
