HYDLO液压式锚索测力计

产品简介

HYDLO液压式测力计用来测量锚索、岩石锚杆上的拉力，或者支柱、隧道支撑等结构物受到的压力荷载。用来测量锚杆预应力的形成和变化，观测预应力锚固效果的测力计叫锚杆测力计；用来测量锚索的中空测力计，叫锚索测力计；用来测量支撑柱荷载的测力计，叫反力计或轴力计。

产品说明

HYDLO液压式测力计包括一个密封的压力盒，压力盒由两块板沿周边焊接而成，并充满脱气油。压力盒直接连接到一个压力表，施加到压力盒上的荷载会引起油压的变化，并由压力表测读出来。使用校准表上的表格可以确定以kN为单位的荷载值。HYDLO的紧凑尺寸使其安装容易，测读快速和简单。

HYDLO有两种配置可供选择。监测拉力荷载时，使用中空的压力盒，使锚杆能够穿过压力盒。监测压力荷载时，使用实心压力盒。

对于这两种配置来说，都可以使用软管把压力盒连接到一款振弦式或4–20mA电流信号的传感器，即可实现压力的遥测。此可选功能适合压力盒难以接近的情况。

HYDLO能适应较小的荷载偏心率，如果荷载偏心率较大，需使用球形座进行补偿。

液压式测力计对温度变化非常敏感。非液压式测力计(例如VH和ANCLO型测力计)更适合预期温度有显著波动的应用。

主要特点

    易于安装和测读

    漂移可忽略不计、适合长期测量

    可偏心加载

    无需维护

    可遥测

应用

    锚固挡土墙和支撑荷载

    浮力平台的吊锚拉力监测

    矿山和边坡加固中岩石锚杆和土钉的监测

    结构中的荷载监测

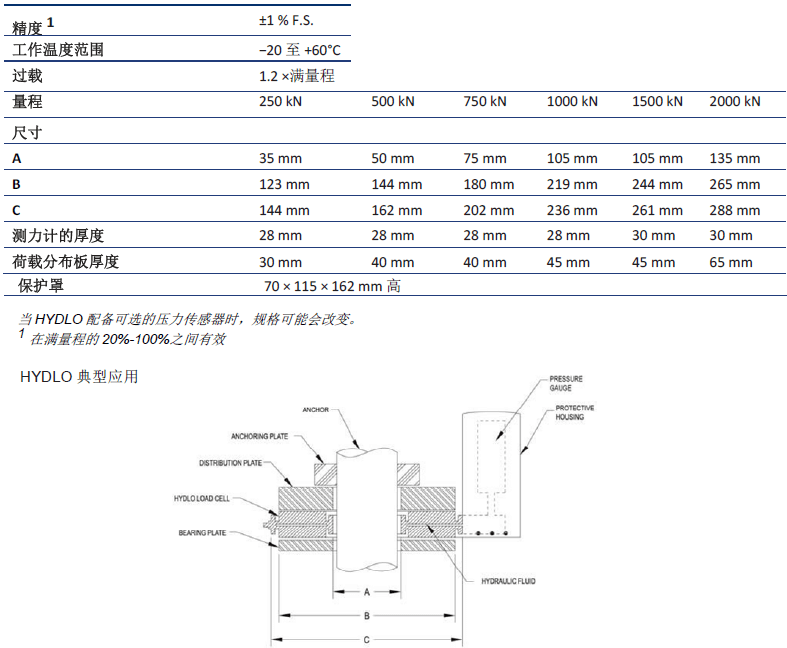

技术规格

订购须知

请指定：

    量程

选购附件

    LCD 显示器

    最大压力指示器

    用振弦式或4–20 mA电流信号的传感器来实现遥测

    荷载分布板和承载板

    读数仪
