VH振弦式锚索测力计

型号:VH

用途:VH型荷重计是用于测量拉索、锚杆、岩栓以及隧洞支撑等荷载的一种坚固而小巧的传感器,能满足像结构施工或矿山工程这类通常环境恶劣条件下的测量要求。VH荷重计有两种结构形式,一种为测量拉力的空心式,可让锚杆穿过压力计;另一种为测量压力的实心式。

标准规范:

相关产品

产品介绍:

荷载传感元件是由经热处理的高强钢制圆柱筒,它能适应各种条件和加荷情况。锚杆拉伸在压力计内所引起的局部压应变通过位于压力计圆周上的1~6个弦式传感器来测定,这些传感器应变读数的平均值即代表了作用于锚杆上的平均荷载,从而消除了偏心荷载的影响。

带有O形密封环的钢质外壳罩住整个压力计,从而保护传感器不受机械损伤和水的渗入,压力计的所有接头都是防水的。一根带普通外护套装的电缆可将压力计与度数仪或数据采集系统相连接,若是人工度数,可以选用3-6个通道的开关盒,并有对中套圈和荷载分布板供选用。

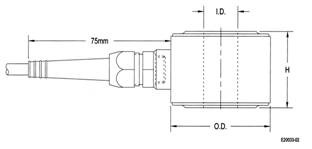

VH型荷重计安装草图


VH型荷重计及承载板



产品应用:

VH型荷重计是用于测量拉索、锚杆、岩栓以及隧洞支撑等荷载的一种坚固而小巧的传感器,能满足像结构施工或矿山工程这类通常环境恶劣条件下的测量要求。VH荷重计有两种结构形式,一种为测量拉力的空心式,可让锚杆穿过压力计;另一种为测量压力的实心式。


产品特性:

1.弦式应变计

2.结构坚固,防水性能好

3.能承受和测量偏心荷载

4.具有高灵敏度和长期稳定性

5.结构通用性强

6.能应用于各种型式的岩栓、拉索、支柱和拱支撑

7.可测量支撑荷


安装:

荷重计受压表面必须光滑并垂直于锚杆或拉索的轴线,可用灰浆或混凝土浇筑支座垫层。在压力计底部和承载面之间选用一定厚度的承载板,然后将承载板、压力计、荷载分布板和锚栓依次套在锚杆上安装(见上图)。


读数:

弦式压力计的读数可通过开关盒和MB-6T(L)或PALMETO VW读数仪,或SENS-LOG自动数据采集系统,也可通过装有相应接口的其它数据采集系统进行。


技术规格:

精度: ±0.5%全值

分辨率: 0.01ms(MB-6TL) 0.1me(MB-6TL) 0.1Hz(PALMETO VW)

安全超载: 100%额定容量

传感器: 1-6个弦式应变计

工作温度范围:  -40~75°C
