iCIVIL-1500多功能组合采集仪采用模块化设计，能够快速嵌入各种传感器数据采集单元，组装方便，功能强大，易于扩展，适用于同时接不同类型传感器、不同类型激励源的复杂系统的数据采集。通过通道扩展板，即可实现多通道多信号的采集复用，可选配各种通讯模块进行组网。各个模块采用接入方便的35mm导轨设计。每个通道均可采集振弦信号、模拟电压电流信号、差阻信号、温度信号、数字信号等各种信号，最大可接入通道数256个。此外，电源、通信接口及每个测量通道都具有防雷功能，整体性能满足《大坝安全监测数据自动采集装置(DL/T1134-2009)》规定的各项技术指标要求。

产品特点：

灵活扩展，快速组配

可直接接入各种类型传感器

自适应采集市场上多种振弦式传感器

支持多种采集方式：单点/选点/定时测量

多种通讯方式可选

大容量数据存储空间

选配说明：

1、必选：主控模块、电源管理模块

2、选配：

采集模块：根据传感器类型选配一种或多种

通讯模块：根据需要的通讯模式选配一种

通道模块：根据需要的通道数选配

电源：UPS/太阳能板/交流电源/直流电源可选

激励模块：根据传感器需要选配

3、机箱：机架式/户外挂式机箱

4、扩展功能：后期可随时添加其它采集模块和通道模块进行扩展

采集模块

采集振弦、模拟、应变、差阻、温度、数字等各种信号量的模块。

a)振弦采集模块

振弦采集模块用于振弦类传感器的频率、频模、温度的采集。可自适应采集振弦类传感器。

技术参数

多功能组合采集仪,多功能数据采集器,多功能采集仪

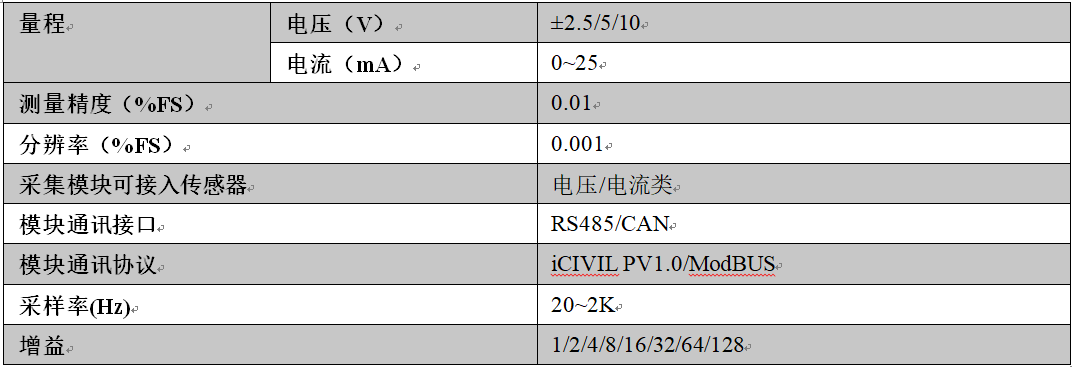

b)模拟信号采集模块

模拟信号采集模块用于电压/电流输出类传感器的信号采集。

技术参数

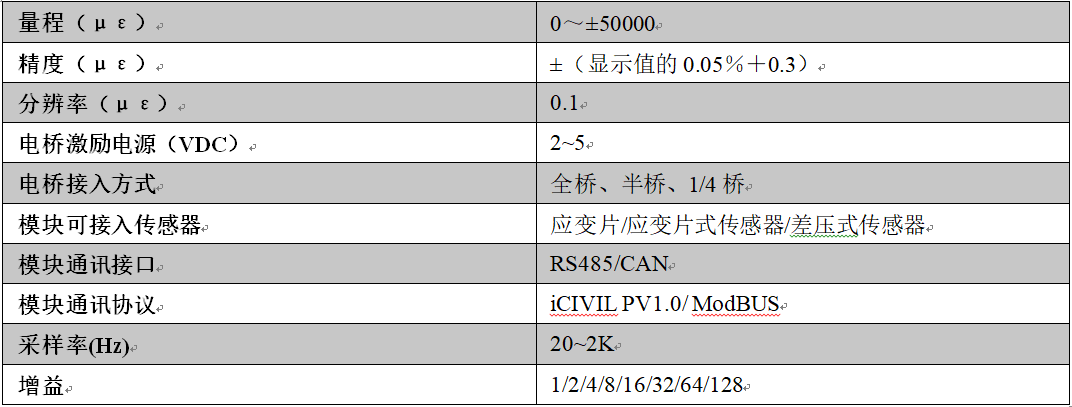

c)应变采集模块

应变采集模块用于应变片/应变片式传感器/差压式传感器的信号采集。

技术参数

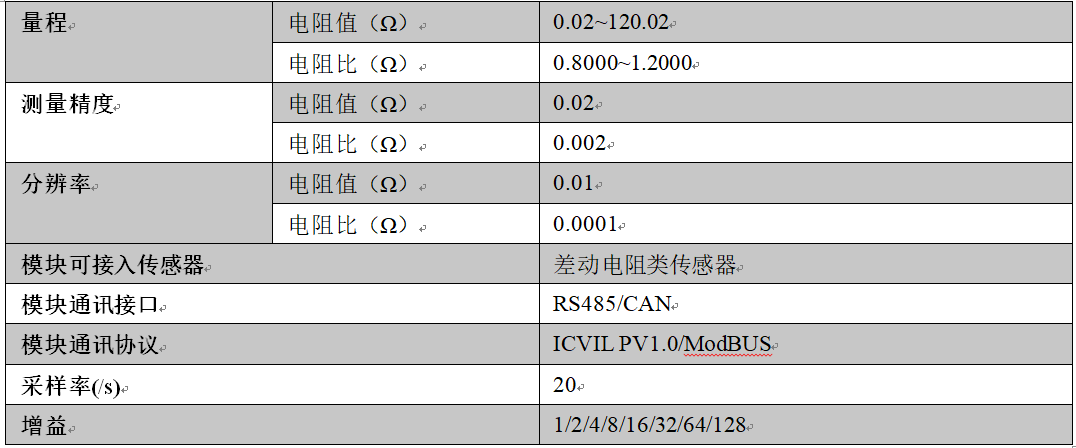

d)差阻采集模块

差阻采集模块用于差动电阻类传感器的信号采集。

技术参数

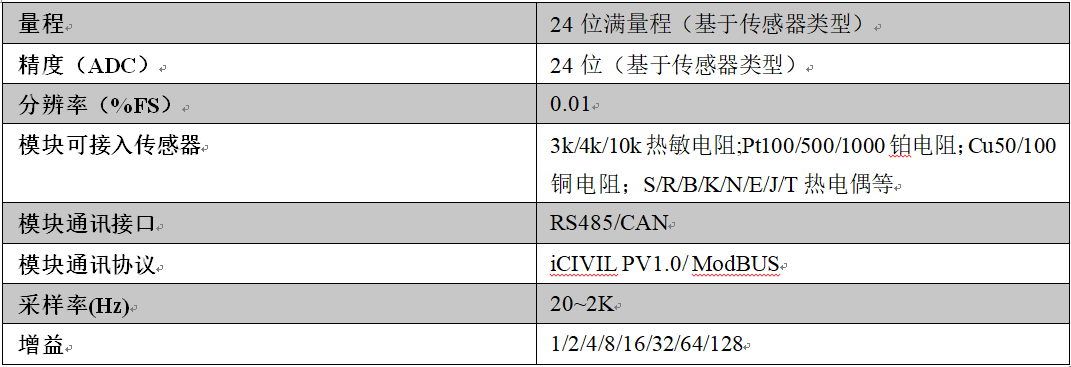

e)温度采集模块

温度采集模块用于温度传感器的信号采集。

技术参数

f)数字采集模块

数字采集模块用于数字输出传感器的信号采集。

技术参数

通讯模块

进行通讯的模块。

技术参数

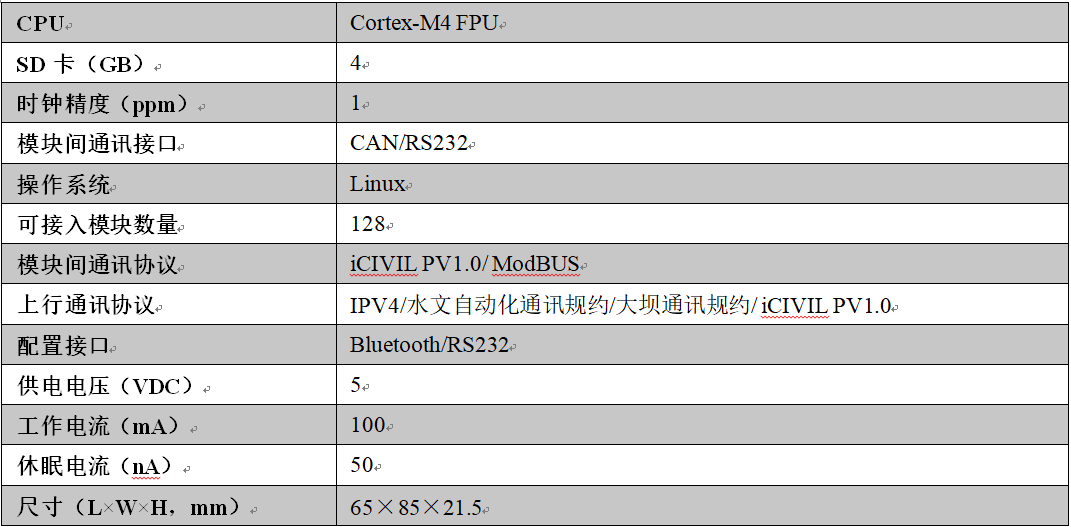

主控模块

负责管理和调度各个功能模块，实现数据采集、数据存储、数据上传。插拔式接线端子设计，安装方便。

技术参数

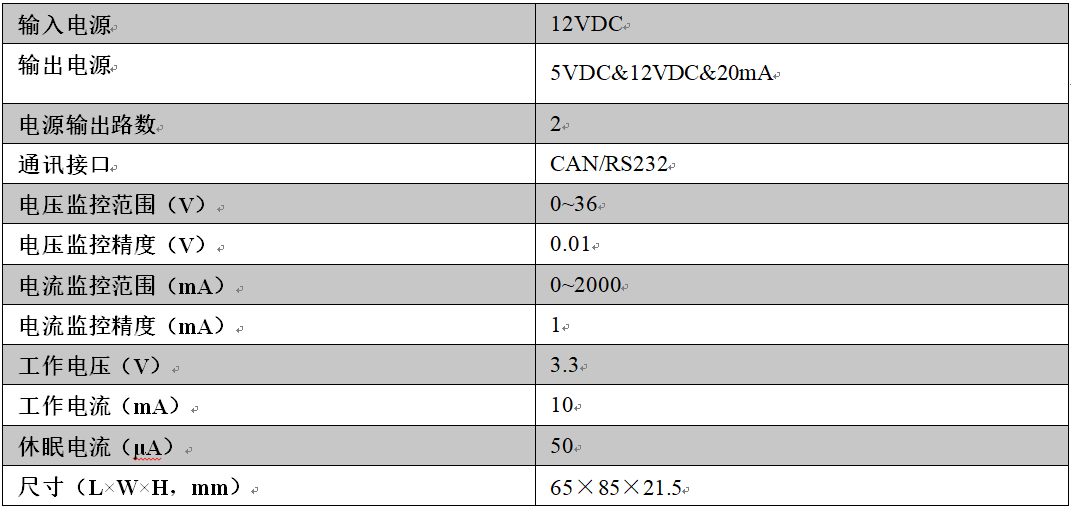

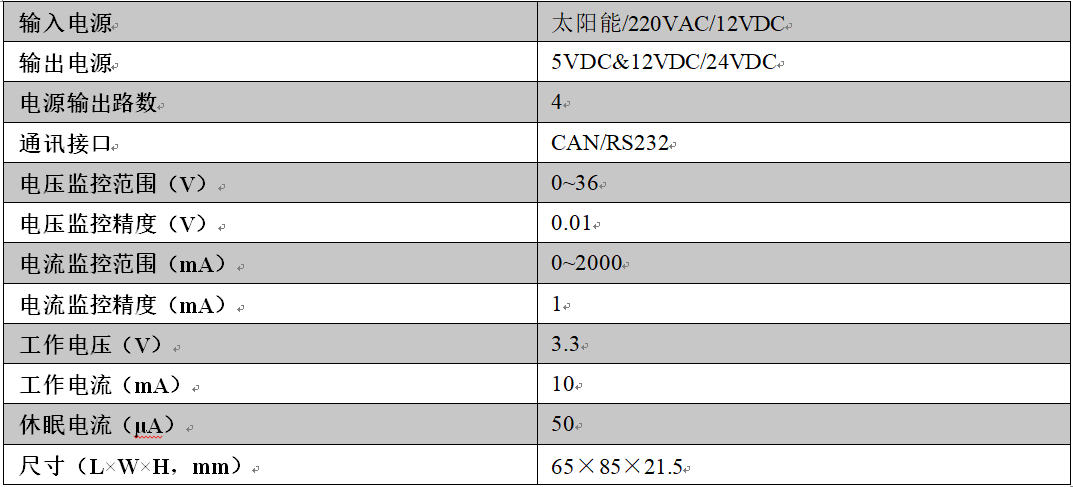

电源管理模块

为采集设备提供高稳定性电源供应，同时进行电源优化管理。

技术参数

激励模块

为采集模块提供电压、电流等激励源的模块。

技术参数

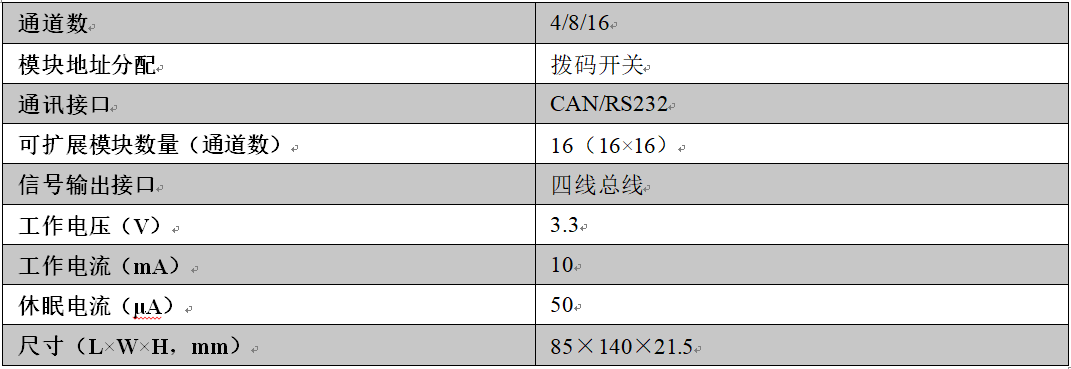

通道模块

用于通道数扩展和传感器选通。

技术参数
