概述
Campbell Scientific时域反射系统用于精确测量土壤体积含水量、土壤容积电导率、岩石形变、坡面稳定性及其他用户自定义时域测量。全部系统包括1台TDR200时域反射计，1台数据采集器，SDM8X50同轴多路器，TDR探针和PCTDR软件。通常情况下，系统供电采用10W太阳能板和密封可充电电池。
特点
·操作简洁，低成本高性能的TDR200时域反射计，性能表现优
·兼容CR6，CR800，CR850，CR100X，CR1000X和CR3000
·无损，长期，原位土壤测量
·2s 测定时间，测量土壤水分、电导率或反射波形（250个数据点）
·最多可测量512支TDR探针
·使用PCTDR软件进行系统设置，简单易行
·在-40℃到50℃范围内均可使用

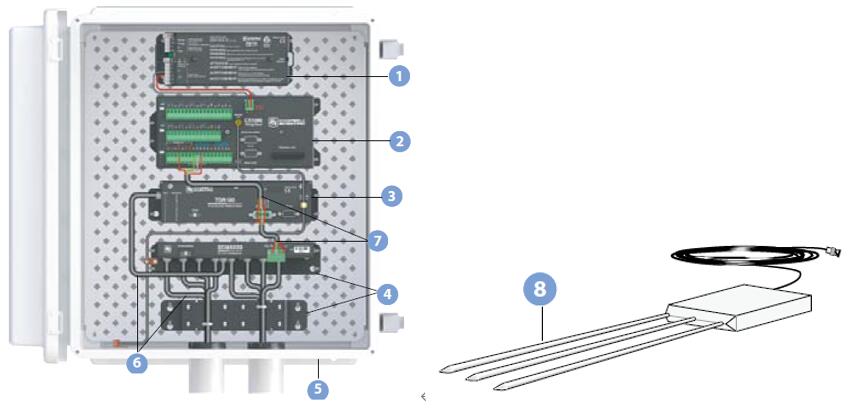

系统构成
① 12V电源（PS150为例）
② 数据采集器（CR1000为例）
③ TDR200时域反射计
④ SDM8X50, 8通道稳态50Ω同轴多路器
⑤ ENCTDR100野外机箱
⑥ TDR多路器线缆
⑦ 5芯线 (pn 32559)，TDR200和ENCTDR100随货，CABLE5CBL也可能用到
⑧ 最多512支三针式TDR探针（CS605为例）
定制系统
TDR200系统可以完全自由定制，用户可以根据项目需求进行配置，以下为相关组件：
TDR探针
CS605—推荐用于普通电导率的土壤
( 土壤容积电导率 £1.4dS/m) 和线缆长度 £15 m.
CS610—推荐用于普通电导率的土壤
( 土壤容积电导率 £1.4dS/m) 和线缆长度 £25 m.
CS630—推荐用于高电导率的土壤
( 土壤容积电导率 £3.5dS/m) 和线缆长度 £15 m.
CS635—推荐用于高电导率的土壤
( 土壤容积电导率 £3.5dS/m) 和线缆长度 £25 m
CS640—推荐用于非常高电导率的土壤
( 土壤容积电导率 £5 dS/m) 和线缆长度 £15 m
CS645—推荐用于非常高电导率的土壤
( 土壤容积电导率 £5 dS/m) 和线缆长度 £25 m
多路器
系统使用3层多路器可测量最多512支探针。第一层包括TDR200和一个多路器。每个多路器最多可连接8根同轴线缆。同轴线缆可连接TDR探针或连接下一层的多路器。
SDM8X50 50Ω，同轴，8:1多路器，由置于金属外壳的多路器电路板和一个单独的用于连接同轴线缆的应变消除支架组成。可安装在墙上或机箱背板上。如采购选项为-E，则包括一个10x12 in.的机箱。
野外机箱
ENCTDR100 16x18 in.机箱—可放置数据采集器，电源，TDR200，SDM8X50，互相连接的SDM 和同轴线缆也可放置在内。
通讯
可使用以太网，蜂窝电话，光纤，RS-485，卫星和电话。
软件
·PCTDR3.0用于TDR和传感器设置，故障排查和程序生成。PCTDR 可以在Windows 10,8,7 和 Vista
·LoggerNet支持通讯，数据采集器编程，数据传输和数据处理。

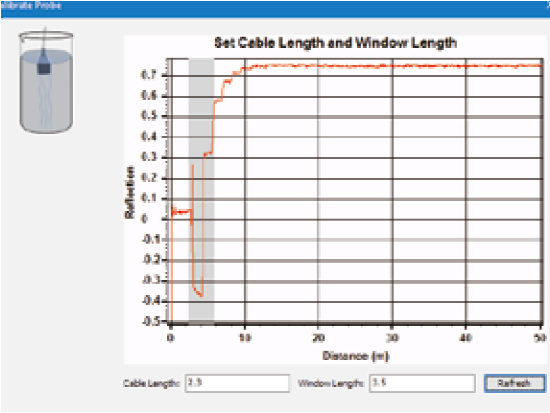

PCTDR3.0有校准快捷操作界面，可以帮助用户快速确定适宜的线缆长度和窗口长度。
