英国GDS提供高端冻土三轴测试系统，目前在国内已有多处应用。

冻土三轴系统配置包括（以5Hz40kN 高级动三轴系统DYNTTS为例）：

（1）高级动三轴主机系统DYNTTS。
可以对轴向位移或轴向力实行动力控制，从静态到2Hz或升级到更高。整套系统包括：三轴压力室，内置一体化轴向驱动器.8通道16bit 数据采集系统，10KN内置荷重传感器，孔压传感器，位移测量，用于38/50/70/100mm试样的底座和试样帽（其他尺寸可选），包括所有必需的管路和接头。性能规格符合 ASTM D-3999-91标准。注：详细特征请见详细说明。

（2）测试量程从10kN升级到40kN

（3）压力室量程从2MPa升级到4MPa

（4）频率从2Hz升级到5Hz

（5）V2新型200cc/4MPa标准压力体积控制器。

一套GDS V2新型200cc/4MPa标准压力体积控制器，带USB接口。

● 远程控制键盘

● 自动过量程保护功能

● 压力精度为满量程的0.15%

● 体积测量和控制分辨率1cu.mm(0.001cc)

● 压力控制及显示1 kPa.

（6）GDSLAB Windows版模块软件。其中Kernel模块是必需的，其它模块可以根据需要增加或减少。

（7）标准三轴试验模块：包括U-U试验（可测孔压），C-U试验（可测孔压），C-D试验（可测孔压）。

（8）先进的加载模块：包括加载控制，低频循环加载。

（9）应力路径模块：线性应力路径 p，q，或s，t。

（10）K-0模块：包括K-0固结和膨胀试验。

（11）动三轴试验模块

● 以最高频率5Hz循环加载控制

● 以最高频率5Hz循环位移控制

● 动态蠕变

（12）高精度温度控制装置。

（13）试样准备包。

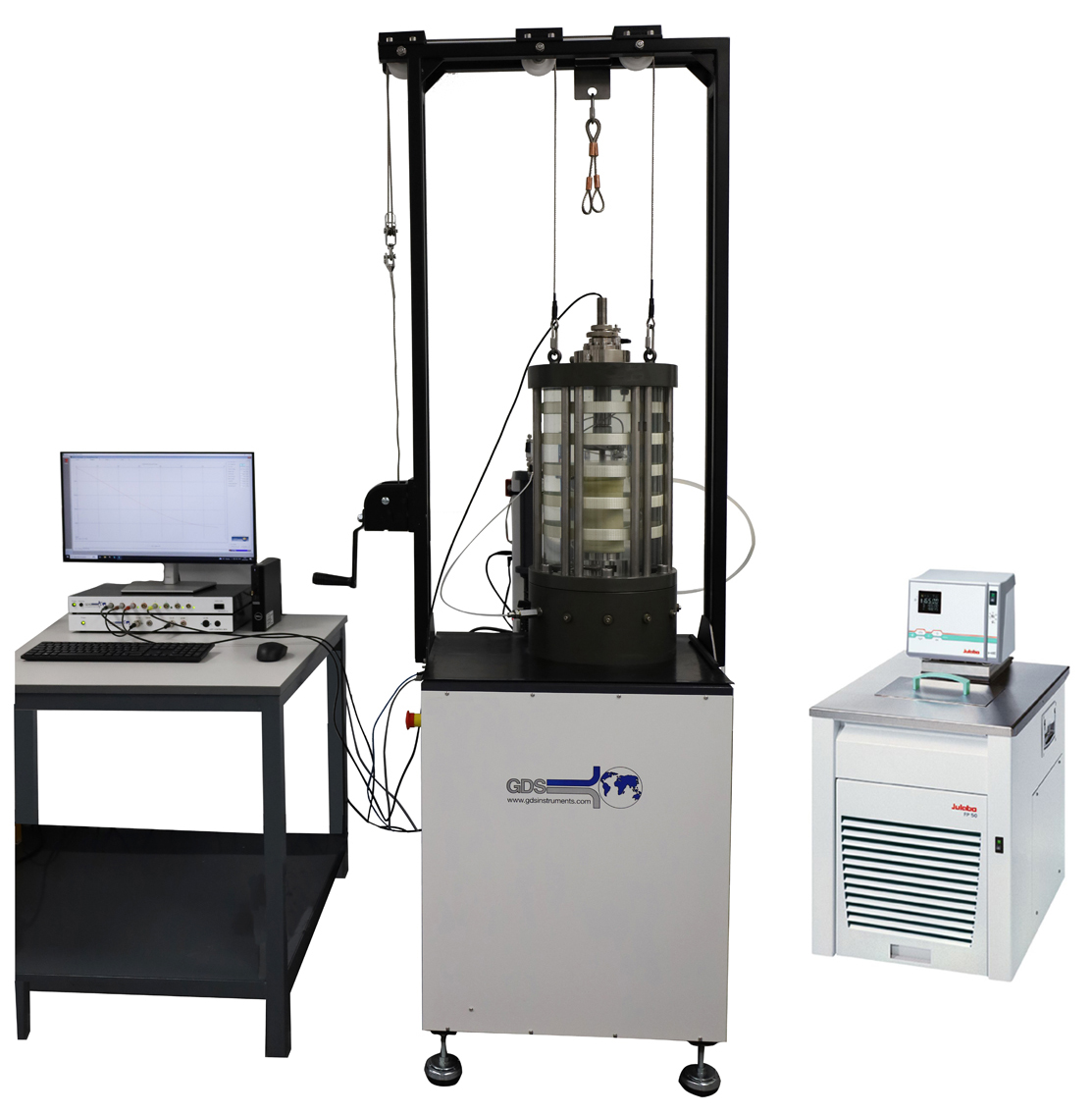

冻土三轴试验仪DYNTTS

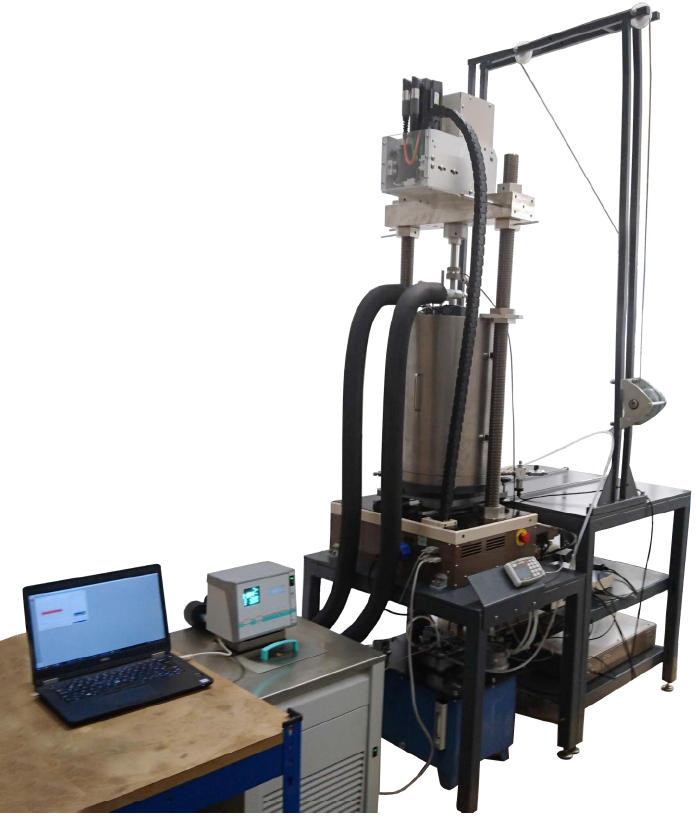

冻土三轴试验机ELDYN

冻土三轴试验相关配件：

温度控制系统（高/低温环境箱）专门设计用于各种需要控制环境温度的试验测试，尺寸规格专门根据三轴压力家和压力室来进行设计，采用可移动式设计，在做常规动静三轴不需要使用的时候可以很容易移开以方便操作。

高/低温温控箱的用途是给三轴试验的试验腔提供温度控制，模拟夏天的高温以及冬天的土壤冻结状态。

温控系统的制冷采用压缩机形式，绿色环保，可以避免采用液氮制冷所造成的高能耗以及高运营成本。加温采用加热元件的方式，环境箱内配备了强制通风设备，以保证温度场的温度均一性。

冻土动三轴用户图片：

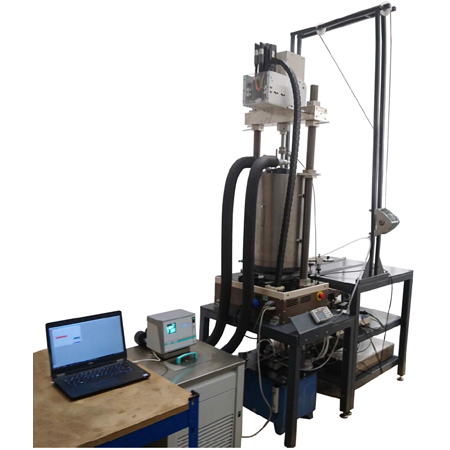

黑龙江交科所 ELDyn冻土动三轴仪

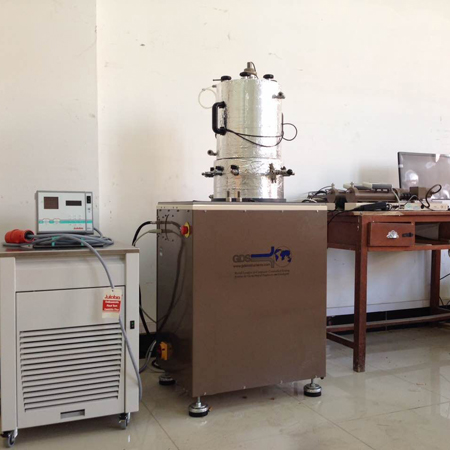

石家庄铁道大学 冻土动三轴DYNTTS 2013

辽宁工程技术大学 冻土DYNTTS
