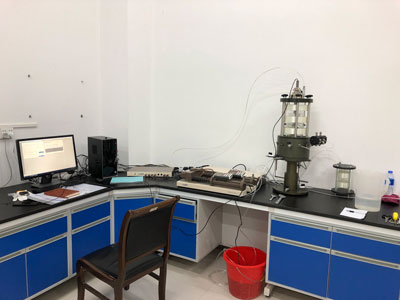

GDS非饱和土三轴仪UNSAT系统是英国GDS公司生产的一款应用较广的非饱和土试验仪器，是对传统三轴试验的升级和扩充。非饱和土三轴仪UNSAT主要用来研究地下水位以上的土的特性，可以模拟现场的应力状态和饱和情况。

非饱和土三轴仪性价比高，应力路径的应用使得许多标准试验可以模拟实际状态下饱和土和非饱和土的轴向和径向应力、孔隙水和孔隙气压状况，4D线性应力路径模块可以模拟现场的条件，同时改变轴向和径向应力、孔隙气压和孔隙水压。本产品介绍单中提到的所有特征和方法都可以应用在GDS三轴试验系统或其它厂家生产的三轴仪试验系统上。

如果要从常规的GDS三轴试验系统升级到非饱和土试验系统，则需要增加一些硬件和软件。有些硬件是选项。这些选项可以根据用户的需要加入（例如中平面吸力探头，大气压力传感器和局部应变测量传感器）。

GDS非饱和土三轴仪试验系统提供一系列先进的非饱和土试验方法供最终用户自由选择，非饱和土功能是GDS系统的主要功能和主打产品。

非饱和土试验重要的是测量试样的体变。但在非饱和土试验中准确测量试样的体积 变化是有一定困难的，主要原因是：三轴试验中，土样的体积变化是个重要的测量参数，体积变化可用来解释土的压缩性、剪胀剪缩等特性；对饱和土来说，通常用测量土体排出的水的体积并认为土样的体积变化与排出的水的体积相等；但是对非饱和土来说，因土中含有气体，其土样的体积变化与排出的水的体积不相等，怎样测非饱和土的体变是一大难题。GDS非饱和土三轴仪是非饱和土三轴试验的较好的解决方案。

目前有四种测试非饱和土体变的方法，GDS均可以提供。

非饱和土三轴仪UNSAT规格：

（1）试样直径：38mm/50mm/70mm/100mm
（2）高进气值:300kPa/500kPa/1500kPa

非饱和土三轴仪体变测量方法：

GDS可以提供四种方法,以下方法可在应力路径三轴试验或其他系统基础上改造：
方法 A: GDS孔隙气压/体积控制器。
方法 B: HKUST 内压力室+差压传感器测体变+双通道气压控制器控制孔隙气压和围压
方法 C: 双层压力室+双围压控制器+GDS孔隙气压控制器
方法 D: 方法A或方法C+直接在试样上安装应变传感器

非饱和土三轴仪技术参数：

方法A：
孔压/体积（气/水）测量分辨率：压力=0.2kPa，体积=1mm3
孔压/体积（气/水）测量精度：压力≤0.1%满量程，体积=0.25%

方法B：

体变测量采用16bit数据采集装置，分辨率：＜2mm3
体变测量精度：对于直径为38mm，高度为76mm的三轴试样来说，估计大约为32mm3或体积应变的0.04%

方法C：

压力室体积测量分辨率：1mm3
压力室体积测量精度：0.25%

方法D：

采用16bit数据采集装置，量程为±3mm的传感器，在试样表面进行位移测量的分辨率：≤0.1μm
精度：霍尔效应传感器=0.8%FRO，LVDT=0.1%FRO

在进行非饱和土试验时，非饱和土三轴仪通过高进气值陶土板（HAEPD）将孔隙气和孔隙水分离以便维持一个压力差（即吸力）。

非饱和土三轴仪升级：

通过配置软件和硬件，非饱和土三轴仪可以完成局部应变测量，非饱和土渗透试验，中平面吸力测量等功能，具体内容请下载附件非饱和土三轴仪的技术资料。

非饱和土三轴仪优点：

 ● 可以根据使用者的试验要求和预算选择不同的试验方法
● 与HKUST联合开发，具有丰富的非饱和土试验经验
● 各种方法可以混合搭配，形成适合用户的系统
● 由于GDS对不同的非饱和土试验方法都比较熟悉，我们可以客观地为用户提供一个全面的方案，而不仅仅单一提供方案
● GDS在全世界有超过50位用户使用非饱和土测试系统和软件

非饱和土三轴仪软件：

GDSLAB UNSAT 软件模块可以为多种应力路径提供控制和数据采集功能。这是一个四维应力路径模块，可以同时控制孔隙气压、孔隙水压、围压和轴压控制器。

控制孔隙气压和孔隙水压的能力可以完成以下试验：
(1)按照斜率使土样非饱和
(2)土水特征曲线
(3)饱和条件下的排水试验
(4)非饱和条件下的排水试验

正在进行试验的4D非饱和土应力路径试验模块

非饱和土三轴仪价格：

具体价格请咨询欧美大地各地办事处。

GDS非饱和土三轴仪用户：

安徽建工学院 UNSAT非饱和土三轴仪+STDTTS标准应力路径三轴仪

北京工业大学 UNSAT非饱和土三轴仪

北京航天航空大学 UNSAT非饱和土三轴仪+STDTTS标准应力路径三轴仪

长沙理工大学 UNSAT非饱和土三轴仪+STDTTS标准应力路径三轴仪

成都理工大学 UNSAT非饱和土三轴仪+STDTTS标准应力路径三轴仪

大连理工大学 UNSAT非饱和土三轴仪+STDTTS标准应力路径三轴仪

东南大学 UNSAT非饱和土三轴仪+STDTTS标准应力路径三轴仪

桂林理工大学 UNSAT非饱和土三轴仪

合肥工业大学 UNSAT非饱和土三轴仪

河海大学 UNSAT非饱和土三轴仪+STDTTS标准应力路径三轴仪

湖南大学 UNSAT非饱和土三轴仪+STDTTS标准应力路径三轴仪

华东交通大学MINDYN+UNSAT非饱和土三轴仪

交通部公路所 HKUST非饱和土三轴升级

兰州大学 UNSAT非饱和土三轴仪

南京林业大学 UNSAT非饱和土三轴仪+STDTTS标准应力路径三轴仪

三峡大学 UNSAT非饱和土三轴仪+STDTTS标准应力路径三轴仪

深圳大学 UNSAT非饱和土三轴仪+STDTTS标准应力路径三轴仪

香港科技大学 UNSAT非饱和土三轴仪

扬州大学 UNSAT非饱和土三轴仪+STDTTS标准应力路径三轴仪

浙江大学 UNSAT非饱和土三轴仪+STDTTS标准应力路径三轴仪

中科院寒旱所 UNSAT非饱和土三轴仪+STDTTS标准应力路径三轴仪

重庆交通学院 UNSAT非饱和土三轴仪+DYNTTS伺服电机控制的动三轴仪

长安大学 非饱和土三轴仪 2013

湖北理工学院 非饱和土三轴仪 2013.5

上海大学 非饱和土三轴仪 2013.3

石家庄铁道大学 非饱和土三轴仪 2013.5

西安科技大学25kN GDS非饱和土三轴仪 2013

中南大学 非饱和土三轴仪 2013.7

宁波工程学院 特殊定制10Mpa Minidyn 带高压非饱和土测试  2014

北京交通大学 非饱和土三轴仪 2013

福建工程学院 UNSAT 非饱和土三轴仪2014

北京工业大学- GDSTTS+UNSAT非饱和土三轴仪

成都大学 UNSAT非饱和土三轴仪

华东交通大学 hkust 非饱和土三轴升级

中原工学院 STDTTS+HKUST非饱和土三轴仪



河北工业大学 GDSTTS+HKUST非饱和土三轴仪

武汉大学UNSAT非饱和土三轴仪 2017

天津中交港湾工程研究院有限公司 UNSAT非饱和土三轴仪

吉林建筑大学 冻土GDSTAS+HKUST非饱和土三轴仪 2017

武汉轻工大学 UNSAT非饱和土三轴仪 2017

西北农林科技大学unsat非饱和土三轴仪 2018

湖南大学 unsat非饱和土三轴仪

吉林大学 unsat 非饱和土三轴仪2018

中国农业大学unsat非饱和土三轴仪

中国科学院地质与地球物理所 UNSAT非饱和土三轴仪

江西理工大学 UNSAT  非饱和土三轴仪

内蒙古大学 UNSAT 非饱和土三轴仪

青岛理工大学 unsat非饱和土三轴升级

浙江大学城市学院非饱和土三轴

GDS非饱和土三轴仪论文参考目录：

1、地裂缝区黄土和充填土持水曲线的测试与计算（蒋明镜1,2,3,胡海军1,2,彭建兵4,5,申志福1,2）

2、非饱和土抗剪强度的研究（黄润秋 吴礼舟）

3、非饱和土土水特征曲线（SWCC）测试与预测（李志清 胡瑞林 李涛 李熊 李壮举）

4、非饱和土中的饱和度的求解方法（吴礼舟 黄润秋 董秀军）

5、非饱和重塑低液限黏土体积变化特性试验研究（汪东林 栾茂田 杨庆）

6、非饱和重塑黏土干湿循环特性试验研究（汪东林 栾茂田 杨庆）

7、粉煤灰临界状态力学行为的试验研究（刘成浩1,赵红华2,楚锡华1,徐远杰1）

8、黄河冲积粉土的吸力和强度特性关系（彭丽云，李涛，刘建坤）

9、基于GDS的非饱和砂质粉土的三轴试验研究（赵岚 周香莲 王建华）

10、基于GDS的原状黄土试验研究（齐明山 谢永利 刘保健）

11、基于图像测量的非饱和土ps平面屈服轨迹研究（董建军 邵龙潭 刘永禄）

12、挤密桩地基非饱和黄土变形强度特性的三轴试验研究（张红雨 陈正汉 黄雪峰 孙树国 方祥位）

13、宁明非饱和膨胀土的抗剪强度（张锐 杨和平）

14、软弱路基土体三轴蠕变试验及蠕变模型研究（徐进 1 ，张家生 1 ，赵同顺 2 ，黄林冲 3）

15、上海软土的非饱和三轴强度（叶为民 陈宝 卞祚庥 朱合华 白云）

16、水泥改良土力学特性试验研究（王天亮1 刘建坤田亚护1 ,Roman L. T .2）

17、万州安乐寺滑坡滑带土松弛试验研究（王志俭 殷坤龙 简文星 张峰）

18、雾雨作用下的非饱和边坡稳定性研究（宋晓晨1,徐卫亚1,邵建富2,徐瑞春3）

19、先进的非饱和土试验系统介绍（张希巍）

20、新双室非饱和土体积变化测量系统（詹良通  吴宏伟）

21、循环荷载作用下非饱和击实粉土变形特性的试验研究（彭丽云，李涛，刘建坤）

22、研究黄土湿陷性的新方法（朱元青 陈正汉）

 GDS非饱和土三轴仪UNSAT系统是国内使用较多的非饱和土试验仪器，HKUST压力室的配置在国内有众多用户，应用成熟。欢迎选购GDS非饱和土三轴试验仪器。
