KM 应变传感器_竖向应变计

型号:KM系列

用途:用于混凝土、砂浆、合成树脂等材料固化过程中的应变测量

标准规范:

相关产品

KM系列应变传感器设计用于混凝土、砂浆、合成树脂等材料固化过程中的应变测量,这些材料会经历从软化到固化状态的转变。该系列传感器低的弹性模量(约为40N/mm2 )和防水结构使其适用于固化早期阶段的内部应变测量;其抗吸湿性可达到长期测量中的稳定性。内置热电偶传感器的KM-BT可同时实现应变和实际温度测量,并可大大简化布线工作。除上述埋入式测量外,结合多种可选配件,还可进行混凝土和H型钢的表面应变测量。

防护等级:KM-50F ~ KM-100BTIP 68


特点:

·自温度补偿传感器,线性热膨胀系数接近混凝土
· 低弹性模量允许在固化的早期阶段进行内部应变测量
· 除KM-50F外,可同时测量应变和温度
· 可用于挡土墙、钢支柱、板桩等的表面应变测量


规格:

型号 量程 额定输出 非线性 工作温度范围
KM-50F 5000×10-6 应变 4.0mV/V
(8000×10-6
应变)
1%RO -20 ~ +80°C
KM-100B 2.5mV/V
(5000×10-6
应变)
KM-100HB -20 ~ +180°C
KM-100BT 2.5mV/V
(5000×10-6
应变)
-20 ~ +80°C

用于内部应变测量

对于混凝土结构,KM传感器不仅可进行固化后的应变测量,还可测量浇筑后固化过程中的应变。传感器设计用于测量由外力、环境温度、干燥收缩、材料蠕动等产生的各种应变。

选择的传感器尺寸至少为骨料最大尺寸的3倍,以便对混凝土进行平均评估。

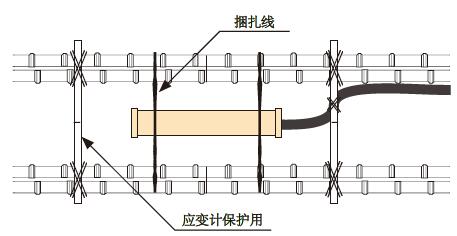

l  钢筋混凝土结构的安装示例

应变传感器的安装如图所示,将捆扎线绑在传感器主体部分上,并根据钢筋标记预先定位到安装位置附近。


l  无应力容器的安装示例

KM应变传感器放置在无应力容器(KMF-51)中,安装到混凝土结构中,混凝土的线膨胀系数和收缩应变由应变值和内置测温功能测得的温度来确定。使用捆扎线将装有KM传感器的无应力容器(KMF-51)固定到安装位置附近的钢筋上,以避免在浇筑混凝土时移位。如果大体积混凝土附近没有钢筋,请在不造成任何结构问题的情况下安装钢筋并固定。

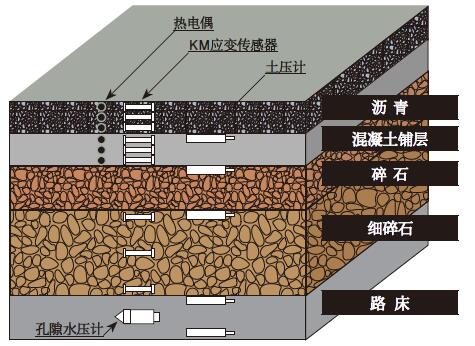

l  公路路面的安装示例

在公路施工期间,将各种类型的传感器埋设于路面结构层之中,进行行驶试验、荷载试验和长期劣化测试,以掌握分析与承载力相关的路面的疲劳程度。应变传感器用于测量各结构层内产生的应力。


用于表面应变测量

适用应变传感器:KM-100BKM-100BT钢结构和混凝土的表面应变测量可使用KM-100BKM-100BT

(使用安装支架和间隔器KMF-12-100等配件用于固定和精确定位。)

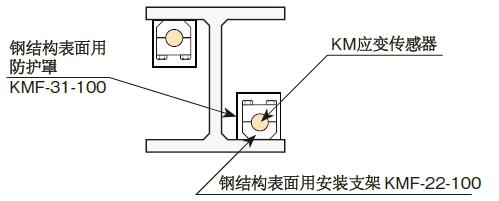

l  钢结构表面的安装示例

结合使用安装支架KMF-22-100,通过焊接安装在钢结构表面。

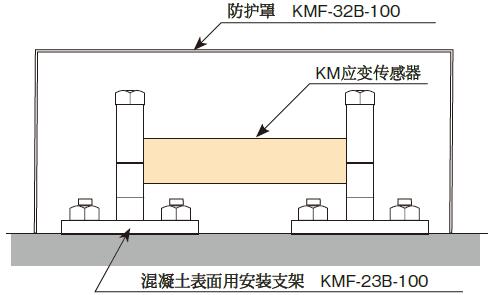

l  混凝土表面的安装示例

结合使用安装支架KMF-23B-100,使用锚定螺栓安装在混凝土表面。


传感器的温度测量功能

具有内置温度测量功能的传感器包括应变计式和热电偶式。前者是利用四分之一桥三线(350Ω)测量相对温度,后者可以用热电偶测量实际温度。两种类型下,使用测量仪都可以进行准确测量;相比单独使用其他温度计测量,可以大大简化安装和布线工作。

内置测温功能(应变计式):KM-100B/KM-100HB

内置测温功能(热电偶式):KM-100BT


KM系列可选配件

钢材或混凝土的表面应变测量可使用KM-100BKM-100BT,有如下配件可选。
