小型水压致裂系统Mini Frac

应用：

● 适用于水力压裂

● 用于采矿和民用的压力测定

● 隧道和地下挖掘工业

● 煤矿和石油工业

● 用于直径38mm的小型低成本E型孔

● 可根据要求提供更大更深的型号

产品特点：

● 带滚轮的完全独立和便携式系统

● 用于测试和封隔器加压的双手泵

● 轻型运输箱

● 包括实验室测试框架

● 双图记录仪系统、可移动电子记录器和电源组件

● 双液压软管安装在重型钢性卷轴上

● 坚固可靠

● 高压下运行

● 带集成电子罗盘方向的印模工具

● 可调节操作深度

● IS版本

● 可根据要求提供更大尺寸的封隔器

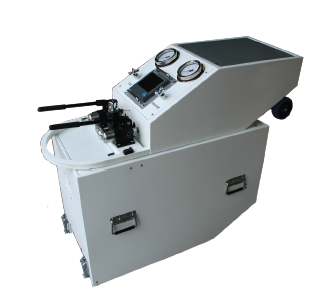

ES&S CSIRO* Minifrac系统是一套低成本水压致裂工具，适用于只需快速进行二维应力确定就可以的应用。水压致裂测量技术提供了一种双轴应力测量方法。

Minifrac系统已被用于压力测量项目，包括澳大利亚悉尼M5隧道、澳大利亚MacArthur河矿山NT、意大利都灵石灰岩洞穴和印度国家岩石力学研究所。

CSIRO Minifrac系统适用于煤矿。我们的标准双记录仪系统具有快速拆除的可拆卸电子和电源组件，可在危险环境中运行。Minifrac不含铝或塑料，有利于在爆炸性环境中运行。

技术规格

工作原理

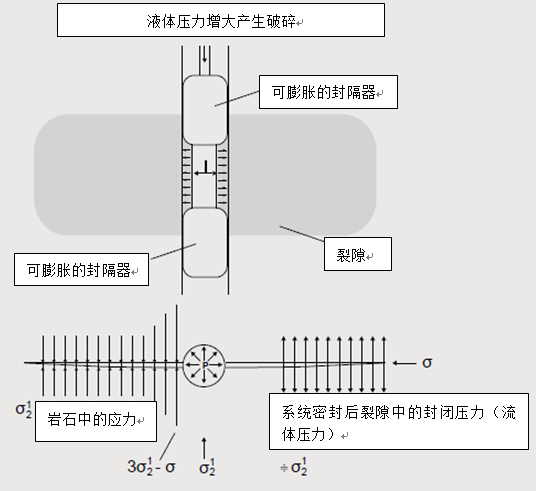

水力压裂涉及使用跨式封隔器隔离钻孔的一部分，随后对钻孔进行加压直到壁岩破裂。如果产生轴向断裂，则可以使用在试验期间获得的压力记录来确定垂直于试验孔轴线的平面中次要主应力的大小。

Minifrac系统通过一个坚固的运输箱装运。该系统设计基于独立的并易于运输到地下矿井的现场。系统选项包括两种记录器类型。数据记录器可以机械/电子图/电子图表显示，附加软管可用于更深入的测试。

压裂模式（增压&记录系统）

折中方案：

● 运输箱

● 双手泵液压油箱

● 带测试&封隔器阀组的仪表盘

● 2个压力表（40 MPa）

● 机械图表记录仪&压力传感器

● 2个排气阀

● 2个测试和封隔器软管（每个5m）

● 操作手册和解释指南

● 备件套件

● 实验室测试框架

井中设备：

● 2个压裂工具

● 带有集成数字罗盘的2个印模工具

● 1个测试管道

● 带卷轴的100m双液压软管
