标准扁铲式侧胀仪 DMT

产品介绍：

”扁铲侧胀仪”（DMT）的扁铲通过贯入仪（可与静力触探设备共用）、钻机或其他野外现场设备压入到土层之中。这种测试方法直接在现场土体中进行，避免了钻孔和取样所带来的土体扰动。其测试结果具有良好的重复性，且与其他原位测试方法所得数据间有着良好的一致性，可以广泛应用于岩土工程勘察设计领域。

扁铲侧胀（DMT）现在已经应用于全世界 50多个国家，并作为标准写入了ASTM (USA) 和 Eurocode标准规范。关于设备和试验方法的详细介绍，可以参见国际土力学与岩土工程学会（ISSMGE）原位测试专业委员会TC16报告（2001），并且可以在其官方网站上进行下载。

试验介绍：

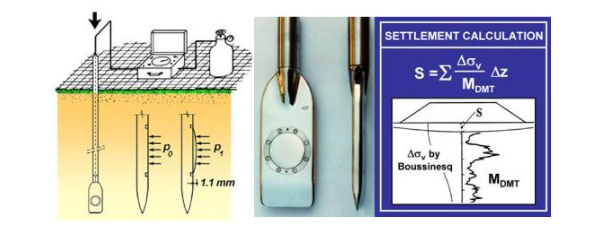

扁铲侧胀仪的主体是一块尺寸为95 ′ 200 ′ 15 mm的钢制的扁平状铲，扁铲的下端边缘薄而锐利。扁铲的一面上嵌入了一个圆形的钢质膜片，它在试验时可以向外进行膨胀。

扁铲可以通过一系列的连接探杆不断地被垂直地贯入土中，连接探杆可以与静力触探探杆通用。扁铲（探头）和地面控制盒之间由一根特制的电-气管路进行连接。地面试验器件包括控制盒和压力源，控制盒用来调节和监控所施加的压力，压力源通常采用高压氮气。

进行试验时，测试点的深度间隔可以根据地质情况进行灵活修改，通常情况下为0.20米。当扁铲贯入到一个设定的测试深度时，停止贯入并通过通气管路向钢质膜片施加压力。操作者在每个测试点都要读取下面两个压力值：

● po=平衡贯入土压力的气体压力值，使得钢膜平行于铲身表面，再加压则向外膨胀（初始压力）；

● p1=使钢膜中心向外膨胀位移达到1.1mm时的气体压力值。

根据这两个确定的压力值po和p1，我们可以推导出下面三个指数参数（中间参数）：

● Id       材料指数

● Kd      水平应力指数

● Ed       扁铲侧胀模量

然后，通过我们常用的一些经验公式（TC16，2001），指数参数Id、Kd、Ed可以用来解释下列土力学参数值：

● M        侧限模量（包括黏性土和非黏性土）

● cu       不排水剪切强度（黏性土）

● Ko       原位土压力系数（黏性土)

● OCR    超固结比（黏性土)

● φ         摩擦角（非黏性土）

典型应用：

● 沉降预测

● 约束模量M

● 不排水剪切强度Cu

● 土质分类（砂土，粉土，黏土）

● 压实度控制

● 滑坡面调查

● 侧向受荷桩的P-y 曲线

● 液化势

● 固结系数和渗透系数（黏土）

● 砂土的内摩擦角f

● 黏土的超固结比OCR和原位土压力系数Ko

● 地下连续墙的地基反力模量

● Plaxis有限元分析的输入参数选择

● 路基的地基反力模量

沉降预测：

扁铲侧胀试验（DMT）对于土体有效模量和沉降的评估具有非常高的准确性，这一点最初被Schmertmann 1986, Lacasse 1986, Sallfors 1988, Leonards 1988, Hayes 1990写入到报告文件中，随后Monaco以及其他人通过一系列历史试验案例予以了证实，并在2006年华盛顿扁铲侧胀试验（DMT）会议中以题为“扁铲侧胀试验（DMT）预测与沉降观测对比研究”的报告进行了总结分析。

扁铲侧胀试验（DMT）在沉降预测方面的高精度，是由于扁铲贯入过程中对土体的扰动比静力触探试验（CPT）的锥尖对土体的扰动更低。从实验本质来看，扁铲约束模量MDMT的测试是通过很小的侧向载荷得出，而不是通过土体破坏条件下的贯入阻力获得。同时扁铲侧胀试验（DMT）还可以应用到“历史应力指数”Kd，以及与之高度相关的超固结比OCR。由于评估土体模量在很高程度上依赖于应力历史条件，因此避免了其它贯入试验中选取影响因子的随意性和主观性。

标准配置：

● 一套全新型号的Marchet扁铲侧（DMT）标准配置包括：

● 两个高应力测试扁铲

● 双表控制单元（读数仪）

● 100米电气管线

● 20个高压应力膜

● 两个连接触探杆和扁铲的适配器

● 标定工具（包括运动注射管和连接管线）

● 工具箱和软件

国内主要客户：

● 中国水利水电科学研究院

● 北京建筑工程学院

● 湖南大学

● 南京市水利科学研究院

● 上海同济科教技术物资有限公司

● 北京建筑工程学院

● 广东省电力设计研究院

● 天津城市建设学院

● 南京工业大学

● 上海申元岩土工程有限公司

● 江苏大学
