DS-50A是一台多通道电脑控制的在线测量应变测试仪，单台主机由5个扩展通道单元卡槽组成，每个扩展单元含10个测量通道，单台主机最高可扩展至50个通道。它的频率响应范围为DC-100Hz，最高采样频率1kHz。同时，DS-50A可以实现多台串联，每两台之间可通过长达100m的专用电缆连接，可同步进行测试，满足多测点分散分布的测试场景。
特点
· 20台串联扩展 (测试通道扩展至1,000通道)
·最高采样频率 1kHz
·每个应变单元通道标准搭载接线桥盒，支持四分之一桥（120/350Ω可切换）、半桥和全桥连接
·每台DS-50A由5个测试单元组成，每个测试单元为10通道，可选择应变单元、电压单元和热电偶单元自由组合配置
·两台相邻的DS-50A之间的距离可以通过专用电缆延长至100米
·数据可以直接存储在PC上，因此可进行长期测量
·标配DS-750测量软件实现电脑控制

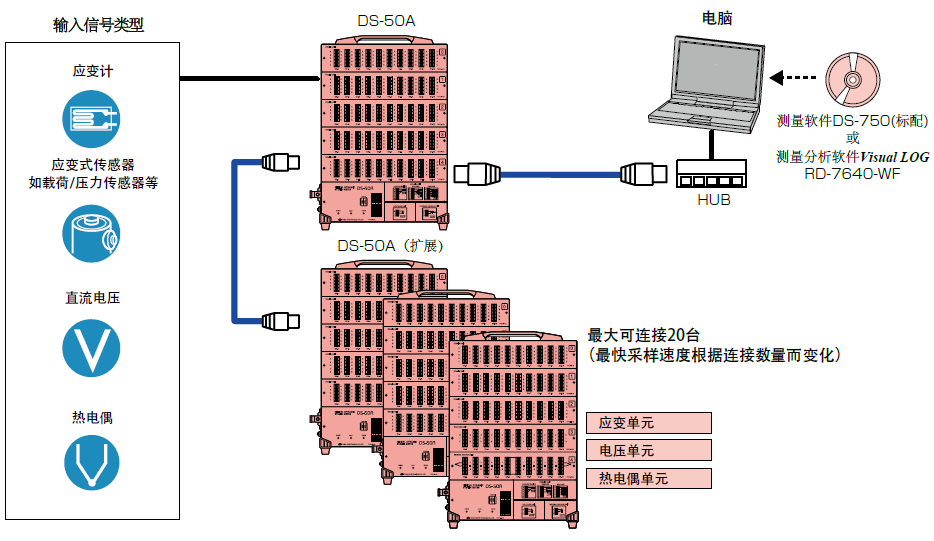

系统框图
| 型号 | DS-50A |
| 通道数 | 单台最多50通道 |
| 应变单元、电压单元、热电偶单元自由组合 | |
| 每个单元10通道 | |
| 同步测量 | 最多20台（1,000点） |
| 采样速度 | 1~10,000ms *1 |
| 接口 | LAN (100BASE-TX) |
| 使用环境 | 0~+50℃ 85%RH以下(不结露) |
| 尺寸 | 420(W)×110(H)×298(D)mm (突出部分除外) |
| 重量 | 5kg |
| 电源 | AC90~250V 50/60Hz 最大功率50VA |
| *1 每扩展连接一台DS-50A，最快采样时间增加1ms | |
| 应变单元 | |
| 通道数 | 10通道 |
| 输入信号 | 1/4桥3线 120Ω, 350Ω |
| 半桥 120~1,000Ω | |
| 全桥 120~1,000Ω | |
| 激励桥压 | DC 2V |
| 测量精度 | ±0.05%FS (at 23±5°C) |
| 测量范围 | ±25,000×10-6 应变 |
| 频率响应 | DC~100Hz |
| 电压单元 | |
| 通道数 | 10通道 |
| 测量范围 | ±20V |
| 频率响应 | DC~100Hz |
| 热电偶单元 | |
| 通道数 | 10通道 |
| 测量范围 | T: -250~+400°C |
| K: -210~+1370°C | |
| J: -200~+1200°C | |
| 频率响应 | DC~10Hz |
