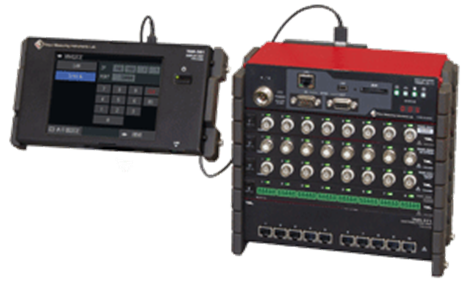

多功能数据采集仪TMR-300系列可根据测量目的连接多种传感器测量单元，构建多通道数据采集系统。它小型轻量，不仅可以在现有结构如机械、桥梁等有限空间内轻松安装，而且可实现移动物体如汽车、飞机和船舶上的测量。一台控制单元最多可同时控制10台测量单元，测量单元也可根据需要分布放置在传感器附近。

分布连接1

通过延长连接控制单元TMR-311和测量单元间的连接线缆，可将测量单元安装在狭小空间内。

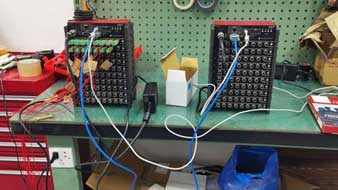

分布连接2

两台控制单元间的距离最多可延长至100米进行同步测量，可实现大范围的多点测量（最多同步连接4台控制单元，320通道）。

分布连接3

使用分布单元TMR-371，最多可分布连接10台测量单元，最长100米。每个测量单元都可放置在传感器附近，因此可大大节省传感器布线和人力成本。

长时间连续测量

将控制单元TMR-311通过LAN线缆连接到个人电脑，测量数据可直接记录到电脑中，无需局限于TMR-311或者SD卡的存储容量，适合长期测量如疲劳测试等。

产品特点

• 最多测量80通道（同步连接4台控制单元最多可测320通道）

• 单元间的分布连接

• 支持高分辨率模式（0.1×10-6）（全桥应变单元和应变1G2G4G单元）

• 采样速度最高达100kHz

• 提供USB和LAN接口

• 最大支持32G SD卡

• 断电恢复后自动重启测量

• 配备UPS电路

• DC电源供电

• 结构紧凑防振，适于车载测量

• 可根据需要组合多种测量单元

• 支持多种传感器输入，如应变、温度、电压、转速等

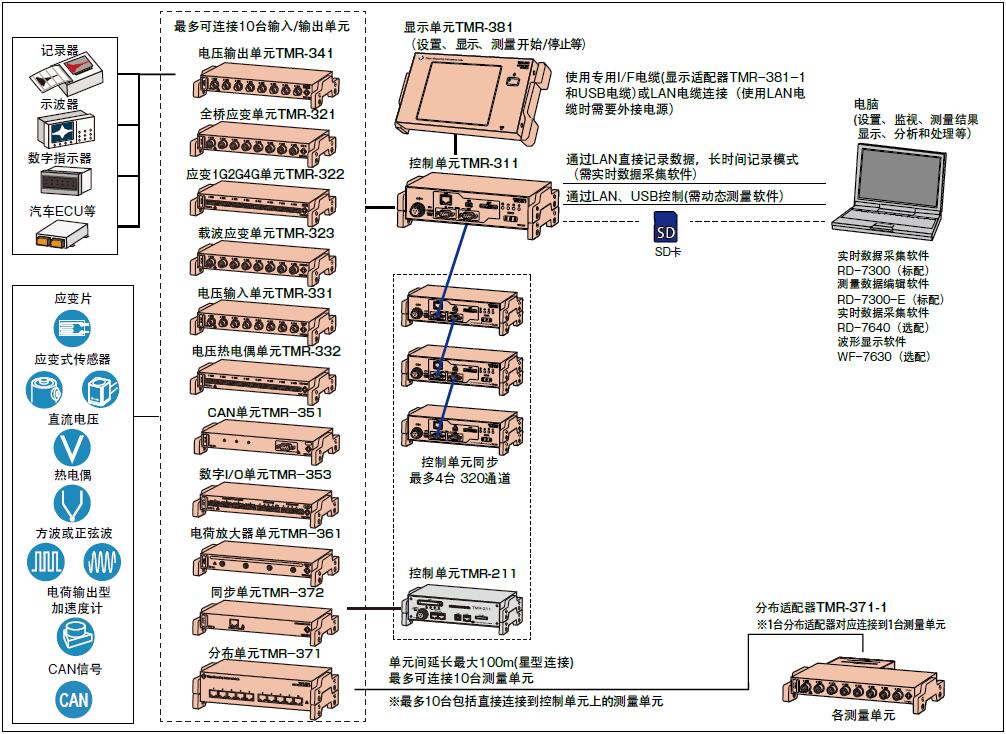

系统框图

产品规格

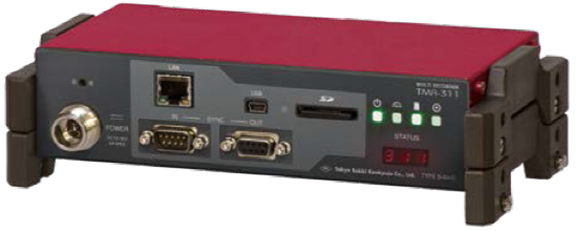

控制单元TMR-311
TMR-311是多通道数据采集系统的主要部件，用于控制各种测量，为单元供电，并获取测量数据。 一台TMR-311可以控制10个测量单元，最多用于80通道。
型号		TMR-311
通道数		最多80通道
采样速度		0.01~0.09ms (0.01 ms为单位)
		0.1~0.9ms (0.1 ms为单位)
		1~20000ms (1 ms为单位)
		512, 1024, 2048, 4096, 8192 Hz
触发功能	数据出发	任意通道的数据
		（任意输入值或与从开始的相对值）
	命令触发	界面命令
	定时触发	实时，间隔
多单元同步		TMR-311×4（最大320通道）同步采样、同步触发 控制单元最大间隔100m
存储		SD卡，4G~32G（SDHC高速模式CLASS10）
指示灯		LED灯（状态、IP地址等）
使用环境		0~+50℃，相对湿度低于85%（无结露）
端口		LAN,USB
尺寸		200(W)×50(H)×100(D) mm
		(突出部位除外)
重量		约 900g（含防护橡胶）
电源		DC 10V~30V 0.6A max.(供电12V时，主机)
		AC 100~240V 50/60Hz 100VA max. (可选AC适配器)

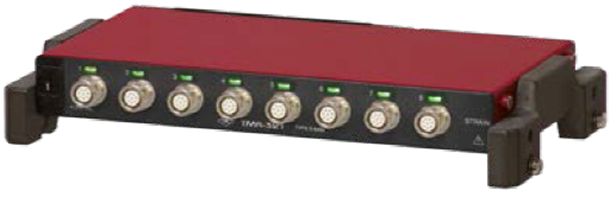

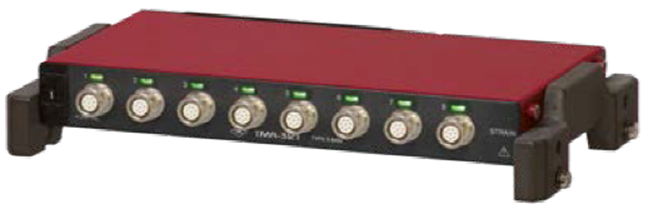

全桥应变单元TMR-321
TMR-321是全桥应变测量单元，也可以使用可选的衰减器电缆（CR-4010）进行电压测量。
型号		TMR-321
通道数		8
输入		应变 (全桥), 电压 (使用选配的CR-4010时)
适用的应变计电阻		120~1000Ω
电桥激励电压		DC 0.5V, 2V
测量范围		±20000×10-6应变（电桥激励DC 2V）
		±80000×10-6应变（电桥激励DC 0.5V）
测量精度		±20000/10000/5000×10-6应变范围 ±0.1%FS（在 23℃±5℃时）
		±2000×10-6应变范围 ±0.2%FS（在 23℃±5℃时）
尺寸		200(W)×25(H)×100(D)mm
		(突出部位除外)
重量		约 550g（含防护橡胶）
电源		DC 10V~30V 0.2A Max.
		(12V)由TMR-311供电
应变1G2G4G单元TMR-322
TMR-322为应变测量单元，附带的可拆卸桥盒用于将应变计以1/4桥三线、半桥配置连接。订购时可选择SB-120T (120Ω) 或SB-350T (350Ω)。同时附带用于全桥配置连接的接线端子。
型号		TMR-322
通道数		8
输入		应变 (1/4桥3线，半桥，全桥)
适用的应变计电阻		120Ω ~ 1000Ω
电桥激励电压		DC 0.5V, 2V
测量范围		±20000×10-6应变（电桥激励DC 2V）
		±80000×10-6应变（电桥激励DC 0.5V）
测量精度		±20000/10000/5000×10-6应变范围 ±0.1%FS（在 23℃±5℃时）
		±2000×10-6应变范围 ±0.2%FS（在 23℃±5℃时）
尺寸		200(W)×25(H)×100(D)mm
		(突出部位除外)
重量		约 550g（含防护橡胶）
电源		DC 10V~30V 0.2A Max.
		(12V)由TMR-311供电
载波型应变单元TMR-323
TMR-323使用载波电桥激励电路测量全桥应变，可以很好地抵抗由电磁感应和商用电源引起的噪声，因此适合现场测试。
型号		TMR-323
通道数		8
输入		应变（全桥）
适用的应变计电阻		120~350Ω
电桥激励电压		DC 0.5Vrms, 2Vrms 5kHz
测量范围		±20000×10-6应变（电桥激励2Vrms）
		±80000×10-6应变（电桥激励0.5Vrms）
测量精度		±0.3%FS（在 23℃±5℃时）
尺寸		200(W)×25(H)×100(D)mm
		(突出部位除外)
重量		约 660g（含防护橡胶）
电源		DC 10V~30V 0.3A Max.
		(12V)由TMR-311供电

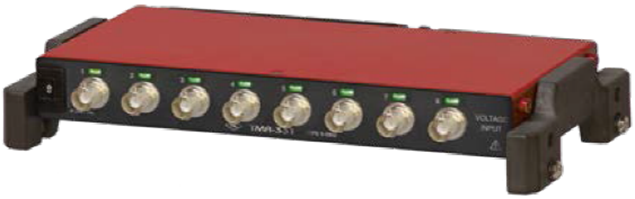

电压输入单元TMR-331
TMR-331用于±52V的电压测量。
型号		TMR-331
通道数		8
输入		单端(不平衡)
		通道隔离
测量量程		±52V
设置范围		±52V, ±20V, ±10V , ±5V , ±1V
尺寸		200(W)×25(H)×100(D) mm
		(突出部位除外)
重量		约 550g（含防护橡胶）
电源		DC 10V~30V 0.25A Max.
		(12V)由TMR-311供电

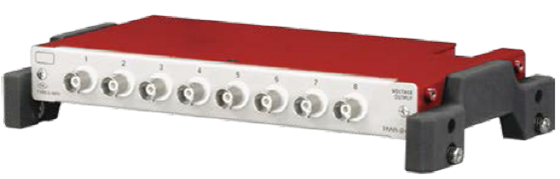

电压输出单元TMR-341
TMR-341为电压输出单元，可将从其他测量单元获取的应变、温度等数据转换为模拟电压信号。
型号		TMR-341
通道数		8 (BNC 接口)
输出信号		从其他测量单元获取的测量数据的电压输出
		(可任意设定输出的测量通道)
		最多四通道的加减运算结果输出
输出电平		±10V, ±5V, 0 ~ +5V (5kΩ负载)
输出精度		±0.5%FS
尺寸		200(W)×25(H)×100(D)mm
		(突出部位除外)
重量		约 550g（含防护橡胶）
电源		DC 10V~30V 0.3A Max.
		(12V)由TMR-311供电

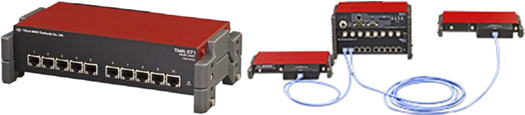

分布单元TMR-371
TMR-371是用于分布连接的接口单元，最多可以星型结构连接10台测量单元（使用STP电缆，最长100m）。
型号		TMR-371
分布单元连接数量		1台(对应1台TMR-311)
测量单元连接数量		10台(包括直连TMR-311的测量单元)
尺寸		200(W)×50(H)×100(D)mm
		(突出部位除外)
重量		约 800g（含防护橡胶）
电源		DC 10V~30V 0.35A Max.
		(12V)由TMR-311供电
分布适配器TMR-371-1
分布适配器使用时安装在测量单元的后侧，使用STP电缆（最长100m）连接到分布单元TMR-371。由于传感器输出是在传感器附近数字化并传输的，因此可实现稳定的测量并且节省传感器电缆。
型号		TMR-371-1
分布适配器连接数量		10台(对应1台TMR-371)
测量单元连接数量		1台
延长距离		100m Max.
尺寸		130(W)×25(H)×50(D)mm
		(突出部位除外)
重量		约 150g

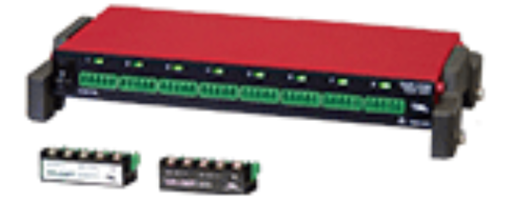

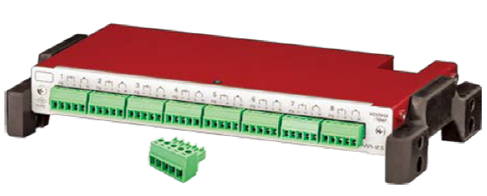

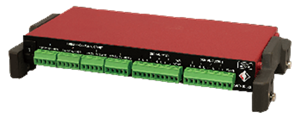

热电偶/电压单元TMR-332

TMR-332可使用T、K、J型热电偶测量温度；可测量±20V直流电压。脱卸式接线端子使接线更容易。

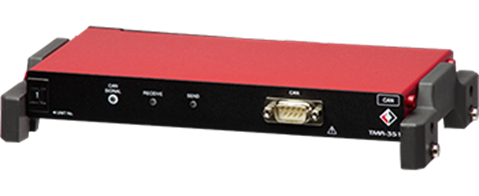

CAN单元TMR-351

内置CAN接口，可从CAN总线记录和输出数据 同时测量车辆集成控制信号、加速度、扭矩和应力，实现控制系统分析

对旋转编码器和速度传感器的数字脉冲进行计数和频率测量；

配备各种测量所需的数字输入/输出，例如触发（测量开始）信号输入、采样时钟信号输入/输出、警报（上限/下限设置）输出。

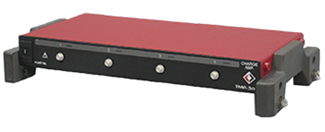

更高的频率响应和更高的工作温度范围；
兼容其他制造商的电荷输出型压电式加速度计

显示单元TMR-381
