PF系列 聚酯应变片PFL/PFLC/PFLR

型号:PF系列

用途:应力应变测量,混凝土用

标准规范:

PF系列应变片基底材料采用聚酯树脂,栅长有10/20/30mm可选,适用于混凝土或砂浆的应变测量。基底透明,便于安装和检查。

被测物材料
金属、混凝土、砂浆
基底
聚酯纤维
使用温度范围
(°C)
-20 ~ +80°C
敏感栅
铜镍
温度补偿范围
(°C)
+10 ~ +80°C
应变极限
(室温)
2%
(20000×10-6应变)
主要适用粘合胶
CN-E、RP-2、PS
疲劳寿命
(室温)
1×106
(±1500×10-6应变)

单轴/双轴/3轴

样式
型号
敏感栅长
(mm)
敏感栅宽
(mm)
基底长度
(mm)
基底宽度
(mm)
电阻
(Ω)
单轴
(G.F.约2.1)
PFL-10-11
PFL-10-11 10 0.9 17.5 5 120
PFL-20-11 20 1.2 28.0 6 120
PFL-30-11 30 2.3 40.0 7 120
90° 双轴应变花
堆叠型
(G.F.约2.1)
PFLC-3-11
PFLC-20-11 20 1.2 28 28 120
PFLC-30-11 30 2.3 40 40 120
45°/90° 3轴应变花
堆叠型
(G.F.约2.1)
PFLR-30-11
PFLR-20-11 20 1.2 28 28 120
PFLR-30-11 30 2.3 40 40 120

单轴/双轴应变花 0°/90° / 3轴应变花 0°/45°/90°
每包装有10只应变片。

推荐带导线P系列

使用目的
产品名称
导线型号
使用温度 (°C )
型号(示例)
一般测量
(测量过程中温度不变)
平行乙烯基 LJB-F -20~ +80 PFL-10-11-3LJB-F
LJC-F PFL-10-11-3LJC-F
一般测量 3线平行乙烯基 LJBT-F -20~ +80 PFL-10-11-3LJBT-F
LJCT-F PFL-10-11-3LJCT-F
单片4线系统 0.08mm2 聚丙烯4线平行线
-LQM-F
LQM-F -20~ +100 PFL-10-11-3LQM-F
0.08mm2 乙烯4线平行线
LBQM/LBQM-F
LBQM-F -20~ +80 PFL-10-11-3LBQM-F
* 双轴/3轴应变花的应变片不能提供带导线型号。
* 使用无铅焊锡的导线仅限带有CE标志的应变片。

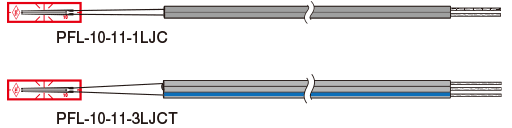

带标准导线PF系列应变片(单轴)

使用的导线:0.11mm2 /每米导线的来回电阻:0.32Ω

PFL-10-11-LT

型号
敏感栅长
(mm)
敏感栅宽
(mm)
基底长度
(mm)
基底宽度
(mm)
电阻
(Ω)
导线长度
导线型号
PFL-10-11
10
0.9
17.5 5
120
平行 1m
平行 3m
平行 5m
3线 3m
3线 5m
-1LJC-F
-3LJC-F
-5LJC-F
-3LJCT-F
-5LJCT-F
PFL-20-11
20
1.2
28.0 6
120
平行 1m
平行 3m
平行 5m
3线 3m
3线 5m
-1LJC-F
-3LKC-F
-5LJC-F
-3LJCT-F
-5LJCT-F
PFL-30-11
30
2.3
40.0 7
120
平行 1m
平行 3m
平行 5m
3线 3m
3线 5m
-1LJC-F
-3LJC-F
-5LJC-F
-3LJCT-F
-5LJCT-F
* 最小起订量为10片。
* 双轴/3轴应变花的应变片不能提供带导线型号。
