产品简介：
SIGMA 4，先进的、成熟的无线地震记录集系统，可内置/外接传感器，包含3通道和4通道两种型号，无缝提供完整的震源控制/记录集成解决方案。
Sigma4可扩展至数百个通道，相对于其他产品，该型号应用案例广泛，在油气勘测、诱发地震监测、地质岩土工程、振动/声学监测和地震监测等方面得到应用。
典型用途包括自主（盲采）节点、控制&状态节点金额实时数据测震仪，具有多种记录模式和测量方案，在面对不同观测条件和观测对象时，配合相应的软硬件和测量方案，可形成不同的观测策略。

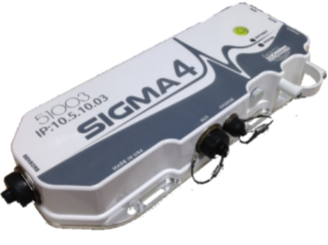

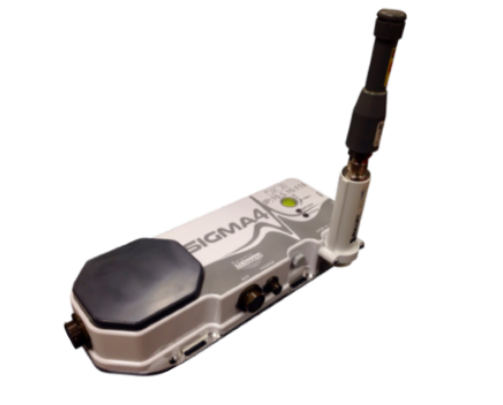

SIGMA 4无线地震记录集系统
适用对象及相应解决方案：
油气勘测用户：反射波法；
诱发地震监测用户：长期/短期监测、地面测量-井中监测、地面测量-注入监测（水力压裂、废液注入/处理）、地面测量：矿井挖掘监测；
工程地震用户：反射波法、折射波法、MASW、RiMi、SPAC、HVSR
振动/声学监测用户：有人值守/无人值守监测、速度/加速度监测、强震动监测
地震监测用户：宽频带地震仪 。
技术优势：
优秀的数据质量：宽动态范围、低本底噪声、低失真，高最大输出。
高可扩展性：支持数百个通道扩展。
操作性能：高速采样、长记录时长、智能触发算法。
时间同步：GPS可驯时钟：所有设备通过GPS模块对时；同步触发采集；主/从时间同步。
可靠的内置存储：工业级闪存、无数据丢失、大容量存储。
支持边记录边下载：下载当前或历史数据不中断当前记录状态。
灵活的外部存储：通过加固USB接口下载数据，不需中断当前记录状态。
普适的外接网络：支持实时数据网络，通过网络可边记录边下载，适用IPv4协议媒介，星型拓扑及菊花链WiFi网络。
内置检测功能：数据质量控制、设备检测、传感器检测。
检波器选项：可选内置2Hz检波器元件，1个纵向，2个剪切方向；外置检波器传感器（如1, 2, 4.5, 10, 16 Hz）；外置低频（<20s周期）三分量宽频带测震仪。
加速度计选项：“高动态范围”力平衡加速度计；“低噪声”力平衡加速度计-井下和拱顶支撑；水听器选项。
操作模式-相同硬件，相同固件，不同功能：
触发记录模式：每次触发发生时记录指定的时间长度，数据写入内部存储或外置存储，可上传至网络，多种触发模式（自动触发、时断信号、通道输入、PPS脉冲），单元代码0-2000。使用软件：VScope，BGR
连续记录模式：连续记录60s时长，根据GPS时间，记录开始于每分钟的开端（0s,0ms），数据写入内部存储或外置存储，可上传至网络，单元代码20000-22000。使用软件：RTR，Observe。
自主测量方案：脱离电脑运行，数据写入内部存储或外置存储，可在触发记录模式或连续记录模式下工作，采集完成后从模块下载数据，从USB或网络下载数据并转换为SEG-Y格式。
云测量方案：使用简便，使用SFTP（安全文件传送协议）上传数据至服务器，使用移动网络解调器或WiFi网络，压缩数据上传以尽量减少网络占用率，上传数据至1-10个单元，通过Web用户界面轻松配置服务器和登录信息。（无人值守/有人值守振动监测）
原始数据流模式：基于网络的连续原始数据流，支持64KHz连续记录，数据记录不会保存在闪存或USB存储上。
数据采集策略：
#1-实时数据网络触发记录模式：
主动地震（使用震源），使用实时炮点记录，每个炮点激发时，所有单元之间需要WiFi或有线网络连接，必须验证每炮都有100%数据，否则重新激发，实时噪声监控。
#2-实时数据网络连续记录模式：
主动地震（使用震源），网络允许情况下使用实时炮点记录，可以下载丢失的炮点记录或数据，当网络不是100%或有单元在自主模式时。当新的数据导入时，已处理过的炮点数据将再次被处理，实时噪声监控，无不完整的炮点/数据，允许使用不同的记录长度或预触发延迟（以及可控震源的不同扫频）重新处理炮点记录。
#3-无网络连续记录模式：
主动地震（使用震源），通过USB或网络收集炮点信息数据后产出炮点记录，无丢失炮点，采集数据时不会中断记录，允许使用不同的记录长度或预触发延迟（以及可控震源的不同扫频）重新处理炮点记录。
#4-实时数据网络连续采集模式：
被动地震（无源），每分钟产出被动记录，非实时下载（或设备处于自主模式下）数据可稍后通过USB或网络采集并导入电脑以完成被动数据集的产出，无丢失数据，在采集数据时不需要中断记录。
#5-无网络连续采集模式：
被动地震（无源），通过USB或网络收集数据时产出被动数据记录并导入电脑，无丢失数据，在采集数据时不需要中断记录。
典型应用方案：
反射波法：连续记录；90道；2维测线；新加坡公用管道检测。
压裂监测：长期压裂监测；太阳能/电池/风能短期压裂监测；蓄电池电源实时数据网络；大范围WiFi（2km）自主模式；在不中断记录的情况下可使用USB存储每周/月下载数据。
HVSR：连续记录；3-4道；被动数据。
ReMi:连续记录；48通道；被动数据。
SPAC:连续记录；12通道或更多；被动数据。
振动监测：有人值守或无人值守（有人值守-电脑实时波形显示/无人值守-远程分析与触发，上传至服务器）； 电子邮件提醒；PDF报告（可自定义）；用户可选择的触发方式。
软件技术参数:
Observer
Observer提供了对SIGMA4节点的命令和控制，并允许在采集前和采集中进行系统监测。
节点库存控制
SEG-P1 & GPX 测量数据输入
台站部署
仪器测试&报告
传感器测试&报告
网状无线通信
传播噪声显示

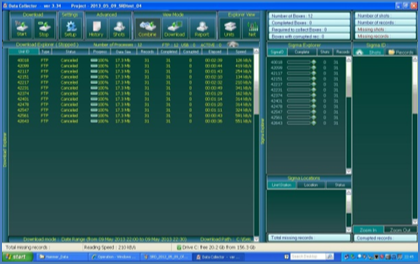

Data Collector
Data Collector软件通过网络或USB连接从Sigma 4节点下载地震数据。
实时采集状态
从U盘中读取数据
通过WiFi或以太网读取数据
通过移动调制解调器读取数据
炮点状态报告
支持主动源&被动源地震
数秒内收集数分钟长度的数据
Harvest

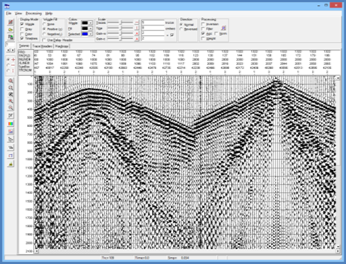

Harvest软件 读取原始的 SEG Y数据文件，根据它们的部署进行空间对齐，在时间上窗口追踪，并输出记录。
输出 SEG-D 或 SEG-Y格式文件
输出完整的道头
包括数据文件的垂向和差异叠加数据文件
SourceLink
SourceLink 软件为主动控制提供了完整的一体化解决方案。提供可控震源模块、炸药震源模块或其他陆上震源的实时控制，并与Observer软件中的实时接收器排列相结合。

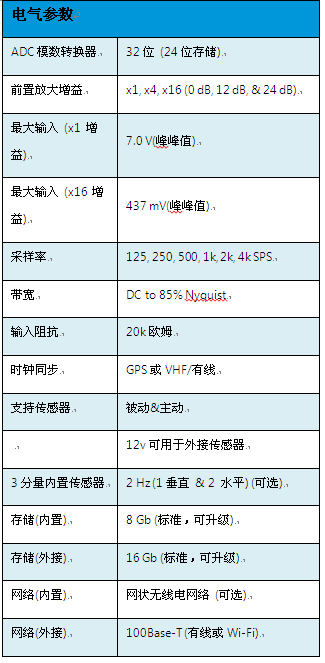

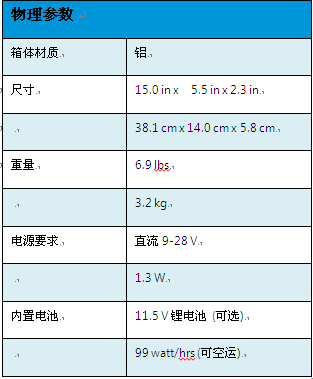

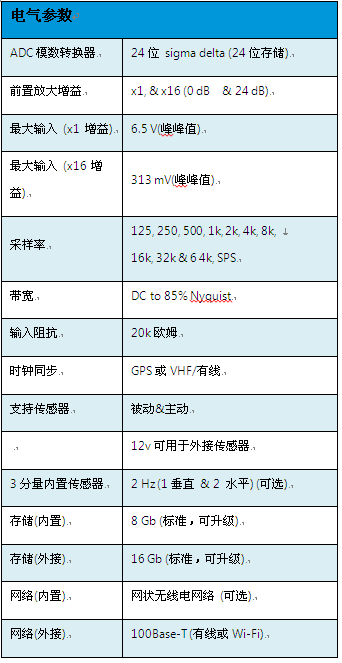

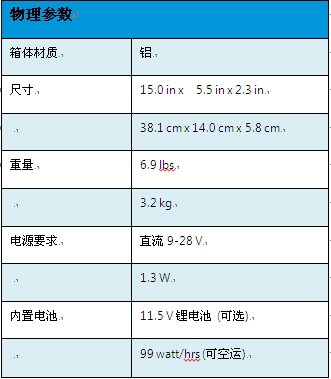

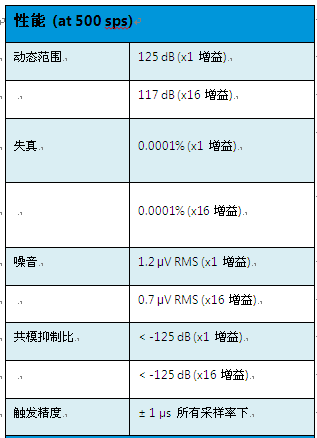

Sigma 4 (3 channels) 技术参数

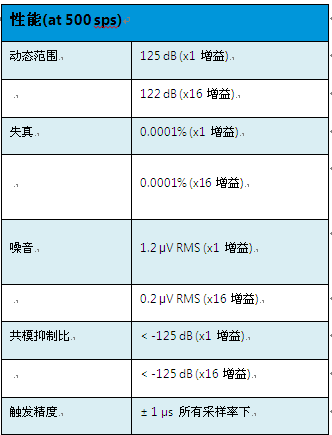

Sigma 4 (4 channels) 技术参数
