GDS大型试样循环三轴试验系统（LDCTTS）是英国GDS公司专门针对大直径岩土试样设计的一款大型三轴仪试验系统，该仪器通过水压驱动，有一个大型径向三轴压力室，可以用于大尺寸试样例如铁路路基碎石等的三轴试验，试样高度可达450mm，直径可达300mm，具体尺寸可以按照使用者需求定制。通过选择并运行GDSLAB控制及数据采集软件的某些试验模块，GDSLDCT大三轴仪系统在PC控制下可以运行应力路径、缓慢循环、动三轴以及K0试验。

LDCTTS大型三轴仪试验系统可以用于静三轴、动三轴及其他GDS系统提供的试验，也是一套大型试样动静三轴试验系统。LDCTTS大直径三轴系统由运行着MS Windows和GDSLAB的的PC来控制。操作者从一个试验菜单（包括UU、C-U、多级、动循环、应力路径等等）中选择试验的类型，接着输入试验参数（围压、反压、加载速率等等）和试验终止条件。

大三轴系统自动把试验进程保存到一个特定文件中。即时图同时显示三个图像，并且有一个区域显示当前数据。电脑自动控制所有试验参数并且将这些参数存入PC的驱动。当然，其他的传感器也可以容易的设定并且载入。

大三轴,大型三轴仪,大直径动态三轴,大型试样循环三轴,大型三轴试验系统,LDCTTS,大型三轴仪器设备多少钱

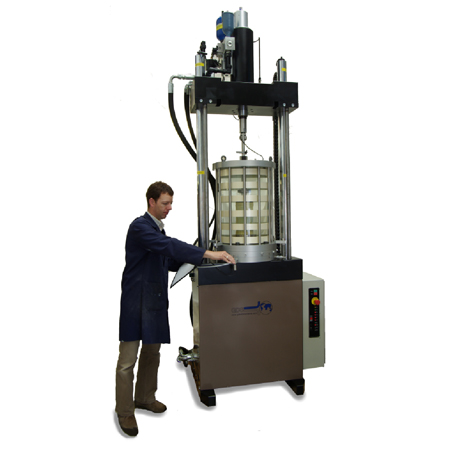

GDS大直径动态三轴测试系统（LDCTTS），是一个液压作动荷载框架带大直径三轴压力室适用于测试大型颗粒尺寸如铁路碎石试样。

该系统能够进行单一（静态）和动态三轴测试以及GDS提供的其他高级三轴实验。

主要特点优点

灵活的系统量程	样品尺寸，荷载和压力可以选择根据指定参数和预算选择。
可互换（内置水下）荷重传感器	荷重传感器可适应非常柔软到非常坚硬的土壤，可选范围为8,16，25，32，64，128和250kN。荷载框架配有外部荷重传感器，以匹配250kN的型号最大荷载范围。
GDSDCS（动态控制系统）：	对于数据采集和控制，4通道可扩展精确的高速采集和控制，每个循环可以有多达500个数据点。
直接闭环动态控制轴向位移或轴向力为10Hz，正弦，三角或用户自定义波形：	准确灵活的控制选项，精确定位轴向应力，在应力路径实验期间。

升级选项：

HKUST体积测量方式，弯曲元件系统（垂直，水平，S和P波），霍尔效应局部应变，LVDT局部应变，非饱和土实验。

标准:

AASHTO T-307-99, AS 1289.6.4.1, AS 1289.6.4.2, AS 1289.6.6.1, ASTM D-3999-91, ASTM D-2850-03a, ASTM D-

7181,ASTM D-5084, BS 1377-6BS 1377-8, CEN ISO/TS 17892-8, CEN ISO/TS 17892-9, CEN ISO/TS 17892-11JGS

0521, JGS 0522, JGS 0523, JGS 0524, JGS 0541, JGS 0542

技术规范：

荷载量程 (kN):	250
频率:	10
大概重量(kg):	1280
框架尺寸 (HxWxD):	3220 x 984 x 902
电源尺寸 (HxWxD):	178 x 155 x 88
净空最大宽度:	670
净空最大高度：	1240

大型试样循环三轴试验系统LDCTTS基本配置：

大型动静三轴试验仪由以下主要部件组成：

● GDS10Hz水压荷载架（100kN/200kN）

● 提供给荷载架的水压动力源

● GDSDCS（动态控制系统）用于数据采集和控制

● 用于围压的GDS单通道气压调整仪

● 可供选择的用于控制围压和反压的GDS双通道气压控制器（如果选择这个，上面的单通道装置就不需要了）

大型试样循环三轴试验系统LDCTTS技术规范：

● 位移范围=100mm

● 位移分辨率=16bit(i.e.<2μm)

● 位移精度=<0.15%(i.e.<0.15mm)

● 轴压分辨率=16bit(i.e.10KN 荷重传感器<0.4N，40KN 荷重传感器<1.5N)

● 轴压精度=<荷重传感器量程 0.1%（100KN 荷重传感器 10KN）

● 控制数据点=10000 点/秒

● 最大保存数据点=100 点/周期

● 遵从国际标准

● MS Windows software=GDSLAB用于自动控制试验和数据采集

大型三轴仪LDCTTS优势：

● 完备的成套解决方法用于大颗粒试样的动态实验

● 体变测量应用独特的被认可的方法（HKUST）

● 灵活的系统，试样尺寸，加载力，压力都可定制，确保每套系统适用于特殊的测试要求和预算。

● GDS世界范围的技术支持

根据用户所选择配置的不同，大型三轴仪的价格也不尽相同，具体价格请咨询欧美大地各地办事处。

用户图片：

中水勘察东北院采购的VIS大型三轴仪

大三轴,大型三轴仪,大直径动态三轴,大型试样循环三轴,大型三轴试验系统,LDCTTS,大型三轴仪器设备多少钱

温州大学大型动三轴DYNTTS

GDS大型试样循环动静三轴试验系统是英国GDS公司专门很对大尺寸的土工试样研发的科研级大型三轴试验仪器，功能强大，仪器的详细信息请下载附件的大型三轴仪产品说明书！
