BOOM BOX III 爆破震源控制系统

产品简介：

BOOM BOX III是新一代的爆破震源控制系统，该模块可使用GPS授时来同步炮点的触发，允许炮手在不与中央记录系统进行任何VHF无线通讯的情况下在自主模式下完成炮点激发。独立的“时间间隔”防止多个炮点同时激发。炮点激发信息保存在非易失性CF卡上供以后下载和分析。
内置的WiFi单元允许在平板电脑甚至手机上查看和保数据，对炮点的激发时间、井口时间和GPS位置等关键信息进行冗余存储。BOOM BOX III自主操作模块

包含一个标准的BOOM BOX III单元，外加一个带内置GPS的可拆卸电池组，以及一个额外的“安全”触发按钮。该系统组合提供了一个完整、紧凑、轻便而且坚固的爆炸控制单元。

BOOM BOX III系统是一个完整的地震勘探综合解决方案。可使用多种操作模式以适应不同的操作环境。

BOOM BOX III爆破震源控制系统

适用对象：

适用于使用炸药震源的物探或工程用户。

性能特点：

同一时间窗口内多个炮手同时操作。

GPS 计时使得BB3能够在互不重叠的时间间隙内完成炮点激发

适用于连续记录系统

可用于植被茂密、地形崎岖及任何无线电使用困难地区

精确的炮点触发时间和位置信息储存在CF卡中

通过平板电脑/笔记本电脑/手机接口进行实时质量控制和冗余炮点信息备份

软件支持自动或手动选择最近的震源标志

完整软件包能够整合并处理炮点信息并生成进一步的报告

内置GPS及可更换夹式电池组的轻便解决方案

可使用数字或模拟无线电-为窄带无线电频率设计

使用GPS或VHF无线进行时钟同步-微秒级分辨率

全面检波器测试性能确保井口数据完整性

传统模式下，使用标准无线电启动码，与UE和Boom Box I系列产品兼容

操作简便，仅需按住Arm和Charge两个按钮，设备会充好电等待激发。

基于网络的接口使之可通过笔记本电脑、平板电脑或手机设置参数并存储数据。

通过状态指示灯与图像显示器获取工作状态。

两用设计-同一设备可用作编码器或译码器。

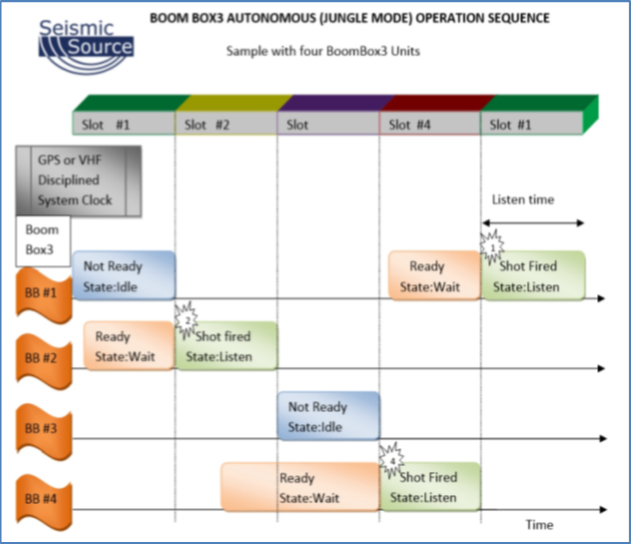

自主模式：

在自主操作模式下，Sourcelink软件可将日常已计划好的炮点计划上传至BOOM BOX III模块，BOOM BOX III将仅激发那些被允许的炮点；这就防止了炮手误触发

那些不是计划内的炮点。笔记本电脑或手机上的位置导航及附近事件检测功能可使炮手更易于找到炮孔并选择正确的震源标志。

一天工作结束后，炮手的炮点信息可上传至Sourcelink软件，以完成生产报告及分析。 Sourcelink软件亦可生成新一代地震记录系统处理地震数据所需

的炮点时间位置信息文件。所支持的记录格式如下：I-Seis Sigma, Fairfield Nodes, Geospace GSR and Sercel Unite。

BOOM BOX III自主操作模式

自主模式下主要性能特点：

大型图形显示器显示设置信息及井口数据

LED指示灯显示：状态 (检波器电容和电阻测试)，GPS (主机位置和DGPS验证)，

电压 (电容充电)

内置WiFi 用于与平板电脑、笔记本和手机的无线通讯

内置 GPS以毫秒级精度测量每个炮点的精确时间

内置 GPS协助炮手找到正确的炮点

32位ADC对炮点井口数据进行采样

设备将所有炮点、GPS及井口数据信息存入闪存卡

内置 WiFi通讯模块支持快速数据下载.

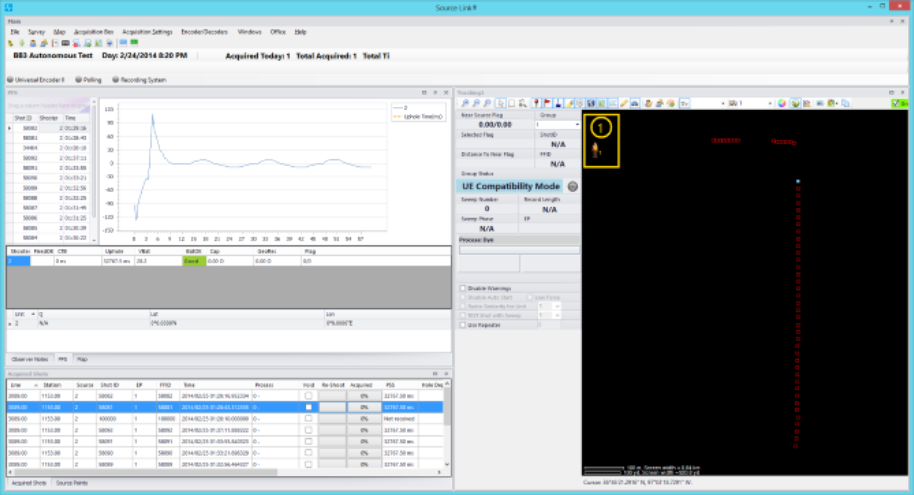

配套软件：

Sourcelink 对象软件

自主模式操作的完整软件解决方案

从多个Boom Box 3 导入炮点数据并生成高级报告

在放炮过程中，即使炮手没有为每炮分配炮点，系统也可提供在稍后的时间里根据放炮位置自动失去附近的震源点的操作选项

指定时间或日期范围的简易炮点数据导入流程

先进地图视图支持对已获得炮点数据进行分析以及对未来炮点进行规划

支持不同的坐标系统

无需平板操作，从大前景上传震源标志补丁至Boom Box 3内存。

上传/下载Boom Box 参数和设置

将自主模式下震源车队和时隙间隔等信息分配至Boom Box 3

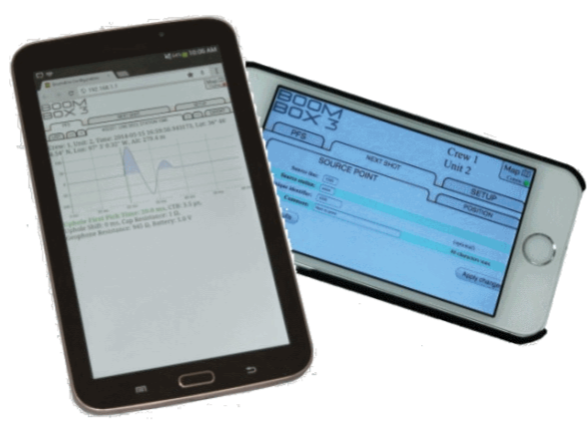

平板电脑软件：

带WiFi连接和浏览器的现代平板电脑，手机或笔记本电脑

无需软件安装-浏览器即为用户接口

放炮时间、位置、井口信息及质量控制等信息实时更新

上传/下载Boom Box 参数和设置

自分配主模式下震源车队和时隙间隔等信息

将震源点导入地图

寻找就近的炮点位置并自动或手动分配炮点

可将平板电脑GPS位置分配至Boom Box

以CSV格式输出炮点信息（时间、位置、井口信息和质量控制）

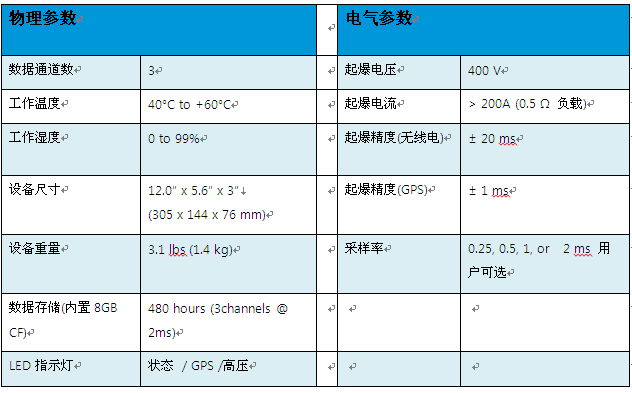

Boom Box 技术参数
