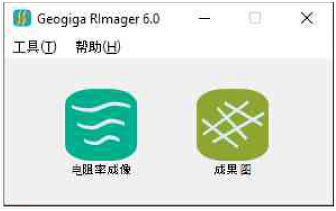

Geogiga RImager电法数据处理软件

产品简介：

Geogiga RImager是高密度电法数据处理与解释软件包。它包含以下两个软件：

➢RTomo – 高密度电阻率与极化率层析成像软件。支持温纳、偶极、微分、二极、联剖、滚动三极及施伦贝尔等十余种测量方式，采用有限元法高精度地形改正，对电阻率和极化率进行断面成像。

➢RViewer – 电阻率与极化率成果图绘制软件。绘制电阻率与极化率的二维断面图和三维栅栏图。自动拼接同一测线上多条电阻率与极化率断面，可用彩色、等值线与可编辑的地层符号显示断面图；可用鼠标交互旋转和平移、及动画显示三维栅栏图。

产品功能：

Geogiga RImager的模块功能简介如下：

 RTomo高密度电阻率与极化率层析成像软件

用地层符号及等值线显示断面图

地形改正

曲线图（可用鼠标直接编辑数据）

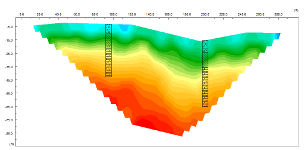

电阻率成像

极化率断面

绘制钻孔数据

输入与输出

支持温纳剖面、偶极剖面、微分剖面、二极剖面、联合剖面、滚动三极、双边三极测深、施贝测深、施贝剖面、温施测深、温施剖面、单边三极及二极测深等测量方式

预览数据文件信息，自动识别并直接读入多种数据格式

快捷图形打印与保存

预处理

交互式手工及自动剔除数据坏点

中值滤波、Alpha 剪切与均值滤波等多种数值滤波方法

二极测量远电极校正

三极测量电阻率比值参数

支持多步撤消/恢复数据编辑操作

地形改正

文本模式编辑地形数据，可从其它文本编辑器或电子表格中复制和粘帖数据

有限元法高精度地形改正

层析成像

断面电阻率与极化率层析成像

交互式控制反演进程，随时暂停或终止反演

回放反演过程，比较迭代反演结果

图形显示

对比显示原始数据、地改数据与反演数据

彩色、等值线及可编辑的地层符号显示断面图

在断面图上绘制钻孔数据

以电极号或坐标值标注横坐标

水平或垂直显示色谱条，自由编辑与保存色谱条

显示指定数据点的供电电极与测量电极

显示数据测量点，实时反馈光标信息

剖面曲线、测深曲线及比值参数综合显示，自由调整图幅大小

高效图形显示，滚动显示长剖面

 RViewer –电阻率与极化率成果图绘制软件

用测线图选择显

自动拼接同一条测线上多条断面

多个断面的三维栅栏图

创建工程文件以保存测区内的各数据断面坐标信息

绘制测线图，任意选择待显示的断面

自动拼接同一条测线上的多条电阻率或极化率断面

显示电阻率或极化率的二维断面图和三维栅栏图

用彩色、等值线及可编辑的地层符号显示断面图

在二维断面图上绘制钻孔数据

动画显示三维栅栏图

交互式实时旋转、平移三维栅栏图

打印和保存数据图象
