GMSplusD数字传感器系统

GeoSIG开发的数字传感器系统用于满足长距离部署若干测量点的需求，其安装具有高性价比和实用性。

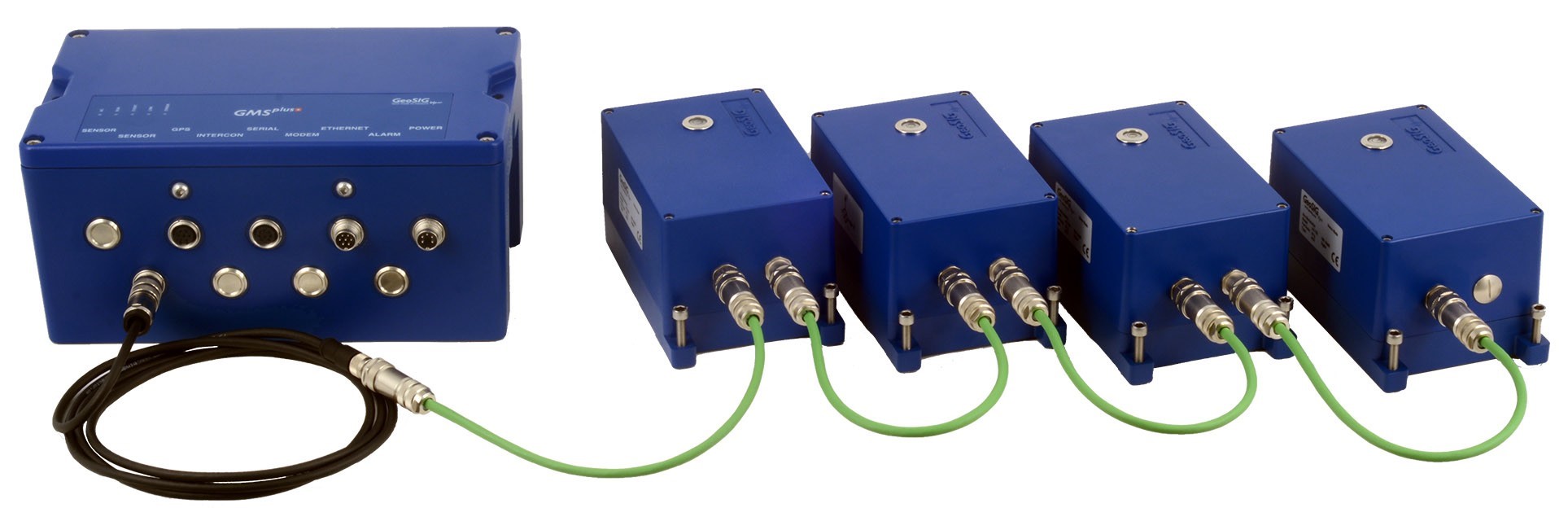

系统由GMSplusD记录仪和AC-7xD或AC-4xD数字加速度计组成，可选增配模拟传感器。每个数字加速度计通过一根低成本的Cat5E电缆数字化地、精确地、高效地传输数据。

最多可连接4个数字加速度计（AC-7xD/AC-4xD）到一套GMSplusD上，总长可达1000米。

额外的内置或外接模拟传感器也可以连接到同一套GMSplusD上，使得监测通道的数量增加到15个。

应用

结构健康监测

住宅、商业、高层建筑；

大坝、桥梁、管道、塔楼；

损伤和可靠性评估

化工、石油天然气行业监测

地震报警和安全关断

环境振动试验与监测

运行模态分析；

诱发振动监测和通知

地震监测

地震早期预警和快速响应；

地震监测网络；

实时地震学

灾害管理

Shake Mapping & Hazard Mapping

特点

高扩展性

高达15个通道，包含3个模拟和12个数字输入

简单及低成本安装

实时数据转换和处理

加速度、速度和位移

低通和高通滤波，抽取

可靠性

500’000小时 MTBF，从实际现场统计得到

数据可靠

用于损伤检测、决策和事后评估

符合建筑规范（例如加利福利亚、巴拿马等）

自检

长期自检，不影响正常运行

用户可配置的定期健康状态 (SOH) 报告

安装 & 配置

坚固的铝制外壳：

水平底板用于快速和便携安装

人性化的网页界面：

通过浏览器、平板电脑或者智能手机易于访问

多种高级触发：

高度灵活的配置和组合

互联网络易于配置：

共同时间和共同触发

数据采集 & 分析

基于事件和连续环缓冲区记录：

自由调节持续时间和周期定义

连续实时数据流：

SEEDlink 和 GSBU（低延时）格式

智能文件管理：

用户定义存储、传输和使用分配

智能灵活的时间源选择：

包括RTC, NTP, GPS或互联网络

输出 & 报警

数据输出符合行业格式：

miniSEED，以及增强的miniSEED 格式

数据接口/转换到专业软件：

例如Artemis Extractor, MATLAB, SEISAN 等

地震早期预警和快速响应：

由JICA（日本国际合作署）批准

报警功能：

通过SMS, Email, 声音或直接接口（继电器）

通信  & 远程管理

同步数据流发送至多个客户

全远程管理、维护和软件更新

简单和安全的无线通信

通过有限以太网和串行链路通信

通过移动电话或卫星设备增强连通性

用于通许设备的USB接口

技术参数
