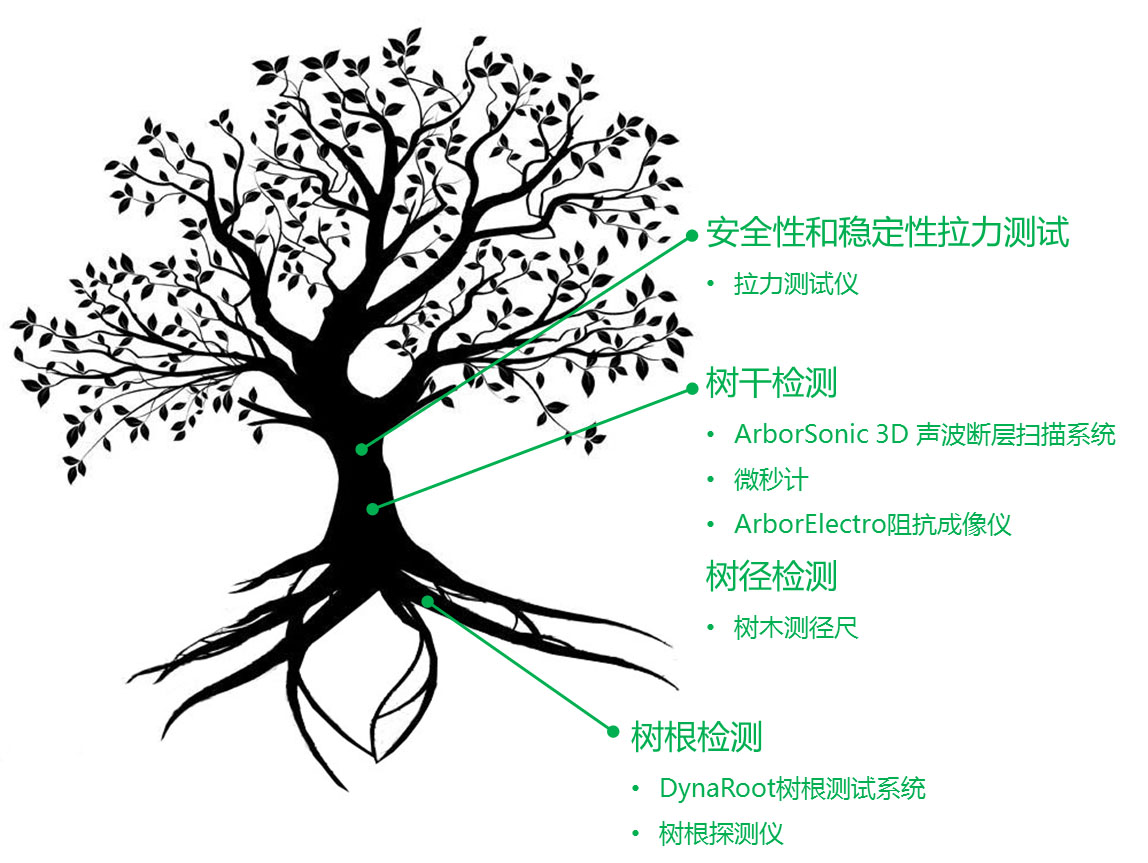

匈牙利Fakopp公司是木材检测的设备制造商,致力于林业和木材工业测试设备的研发和生产。匈牙利Fakopp公司具有20多年的专业经验,其产品自2006年引入中国市场后,已广泛应用于国内各大文物研究院、林科院、园林局、木工所、农林类高校等,得到用户的好评。
Fakopp 木材应力波测定仪能够无损地检测树干中腐烂或空心区域的位置和尺寸。它的工作原理是基于树干周围几个传感器之间的声速测量。如果两个传感器之间存在空洞或腐败,声速就会下降。基于Radon变换可重建图像,通过两个或两个以上的2D层图像之间插值可以创建3D图像。常用的传感器数量是10个或12个,可配置至多32个传感器。
Fakopp 木材应力波测定仪-产品应用
- 城市树木的质量评价
- 评价胶合木材或木材结构
Fakopp 木材应力波测定仪-使用说明
1)用橡胶锤将传感器穿过树皮钉入树木,使传感器沿树干均匀地间隔布置;
2)用尺测量传感器之间的距离,并将测量数据输入计算机;
3)用钢锤敲击每个传感器产生声波。ArborSonic 3D以微秒级的精度测量出到达每个传感器的传播时间,并将数据传输至计算机;
4)软件计算并显示树木内部的声速分布;
5)在不同的高度测量可组合构建3D模型。
![匈牙利Fakopp、Fakopp木材应力波测定仪、Fakopp木材应力波测试仪、Fakopp 3D树木成像仪 匈牙利Fakopp、Fakopp木材应力波测定仪、Fakopp木材应力波测试仪、Fakopp 3D树木成像仪](https://www.epccn.com/uploads/allimg/190509/16-1Z5091A932L2.jpg)
![](https://www.epccn.com/uploads/allimg/190509/16-1Z5091A94X35.jpg)
![](https://www.epccn.com/uploads/allimg/190509/16-1Z5091F210415.jpg)
![](https://www.epccn.com/uploads/allimg/190509/16-1Z5091F2349D.jpg)
![](https://www.epccn.com/uploads/allimg/190509/16-1Z5091F305C8.jpg)
![](https://www.epccn.com/uploads/allimg/190509/16-1Z5091F3325U.jpg)
Fakopp 木材应力波测定仪-技术参数表
项目 | 参数 |
时间测量精度 | ±2 μs |
传感器 | 低噪声SD02压电传感器 |
传感器数量 | 8-32个可变 |
放大器盒尺寸 | 127*58*25mm |
功耗 | 240mW |
电源 | 标准(可充电)9V电池块 |
持续工作时间* | 约2h |
携带箱 | Peli携带箱1500EU |
总重** | 6 kg |
PC连接 | RS232或蓝牙 |
传感器锤击后的数据传输时间 | 小于1s |
一棵树的总测试时间*** | 20分钟 |
工作温度范围 | 0-40 °C |
*一个电池
**不含PC,包含携带箱、锤子和10个传感器
***一个断面,10个传感器,包括安装、几何尺寸记录、锤击和拆卸
Fakopp 木材应力波测定仪-产品配置表
名称 | 数量 |
SD02压电传感器 | 1 |
放大器盒 | 1 |
连接放大器盒盒电池盒的电缆 | 1 |
传感器拆卸工具 | 1 |
卷尺 | 1 |
敲击传感器的钢锤 | 1 |
安装传感器的橡胶锤 | 1 |
Peli携带箱 | 1 |
可充电9V电池块 | 2 |
电池充电器 | 1 |
操作手册 | 1 |
ArborSonic 3D软件 | 1 |
检测传感器位置的尺(选配) | 1 |
产品包装图
