实验中，利用采用由聚磷酸铵（APP）、壳聚糖（CS）和柠檬酸钾（PC）组成的三元膨胀阻燃剂（IFR）作为阻燃剂。将阻燃剂喷洒到再造烟草片(RTS)上将其改性，接着进行了微型量热仪、锥形量热仪和红外分析。由于微型量热仪所需试样量小，只需要几毫克即可快速获得样品的一些重要可燃性参数。因此先利用微型量热仪对阻燃剂成份的配比进行优化。测试结果如图所示。结果得出阻燃性较好的阻燃剂为聚磷酸铵(APP)，壳聚糖(CS)和柠檬酸钾(PC)的比例分别设定为1wt%、1wt%和5wt%。

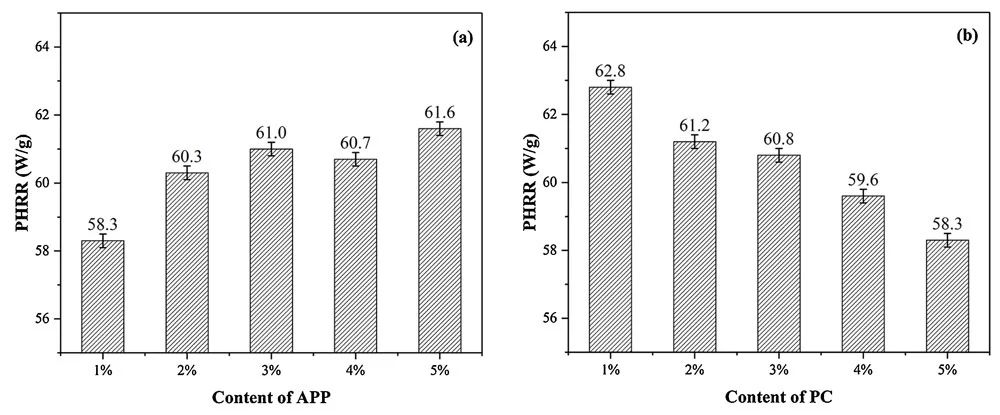

不同含量的APP(a)(CS: 1 wt%，PC: 5 wt%)和PC(b)(APP: 1 wt%，PHRR(CS: 1 wt%)的APP-CS-PC涂层改性的RTS的PHRR

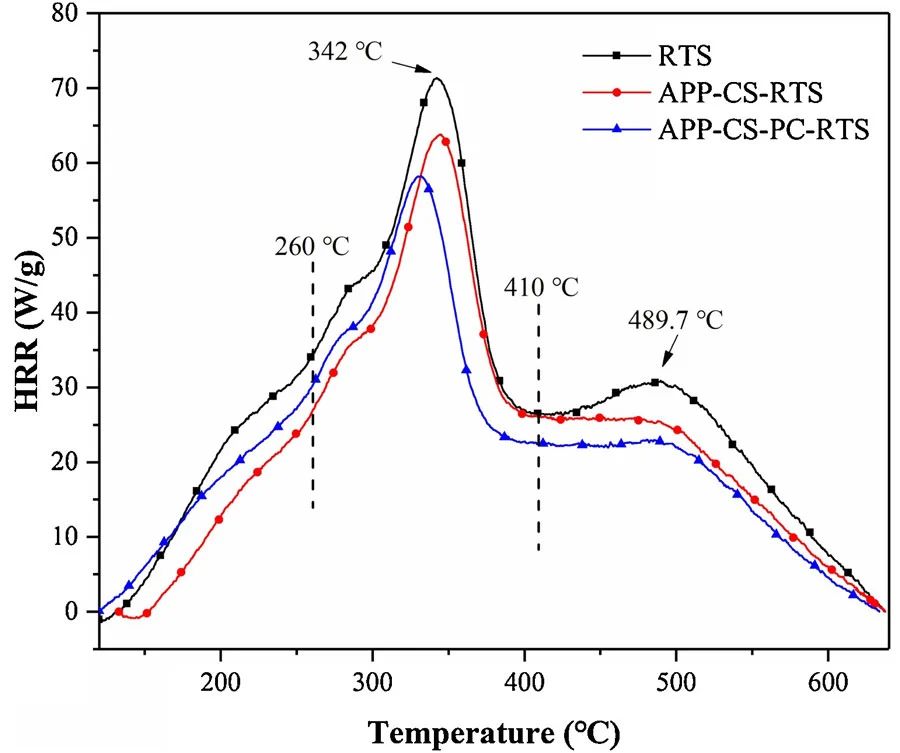

为了研究阻燃涂层对RTS燃烧性能的影响，比较了MCC实验中RTS、APP-CS-RTS(1:1 wt)和APP-CS-PC-RTS(1:1:5 wt)的HRR曲线。相应的参数如表1和下图所示。结果表明，APP-CS涂层可以延缓RTS的可燃性，而PC的加入不仅进一步增强了涂层的抑制，而且使可燃气体的释放向低温范围移动。

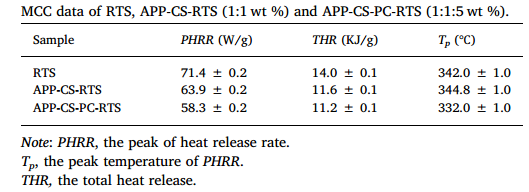

RTS、APP-CS-RTS (1:1 wt%)和 APP-CS-PC-RTS (1:1:5 wt%)的MCC数据

在这项工作中，分析表明，三元膨胀涂层显著降低了最高温度，从而降低了吸烟的健康风险。在测试过程中使用到了FTT的锥形量热仪，除了文章中使用的微型量热仪和锥形量热仪外，FTT还可以提供可以测试烟草在燃烧过程中气体的产生的 FTIR:傅里叶红外光谱烟气分析仪。

FTT 锥形量热仪

FTT 微型量热仪

FTT FTIR烟毒性分析仪
