隆重上市!第六代频率步进三维探地雷达突破地下调查的界限
发布时间:2024-04-24 浏览次数:3693 来源:欧美大地

创新专利技术①②

专利:①7,170,449 Antenna system for Georadar. 2007年1月②WO 2013/051945 A1 Grounding penetrating radar antenna. 2011年10月

一体化雷达丨30MHz-4500MHz丨内置RTK-GPS和IMU




Kontur突破了地下调查的界限,重量轻,易于安装部署,即使是非专业人员也能轻松使用。具有高密度天线阵列的雷达系统,提供无与伦比的地下图像。

全新推出的第六代频率步进三维探地雷达MK6,助力探地雷达发展。



MK6探地雷达系统''

技术改进

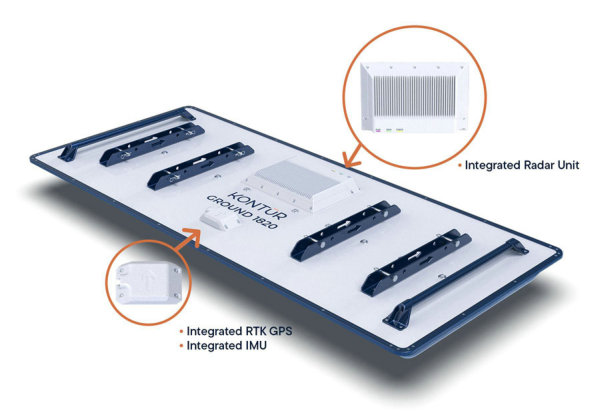

  • 主机与天线阵一体化,不再需要单独的雷达主机。
  • 减少了天线主电缆和硬件,大大提高信噪比,雷达数据质量有全面提升。同时,信噪比提高,采集参数可以设的更小,提高了检测速度。
  • 天线阵集成RTK GPS和惯性导航系统IMU,数据定位精度更高。

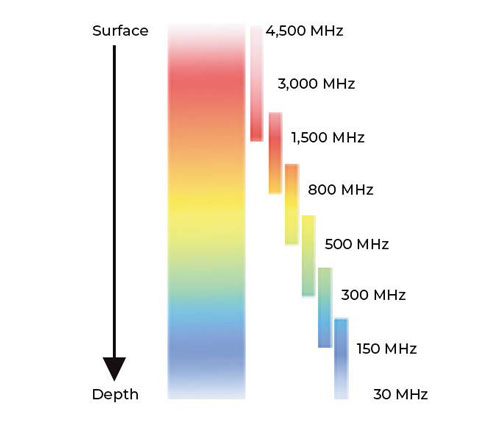

  • 频率范围从30MHz到4500MHZ,扩宽了高频带宽,提高了浅层应用的分辨率。

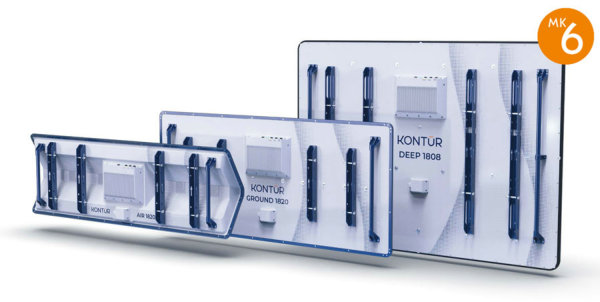

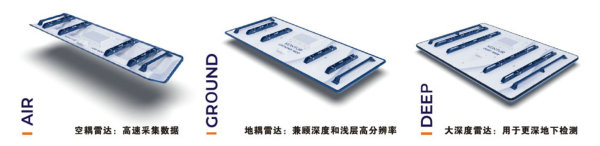

  • 有空耦,地耦和大深度雷达系列,每种雷达又有多种宽度可供选择。




■  典型应用领域

道路,铁路,机场,城市地下管线和病害,桥梁,考古等。



MK4与MK6数据对比''

空耦雷达MK4与MK6数据对比试验

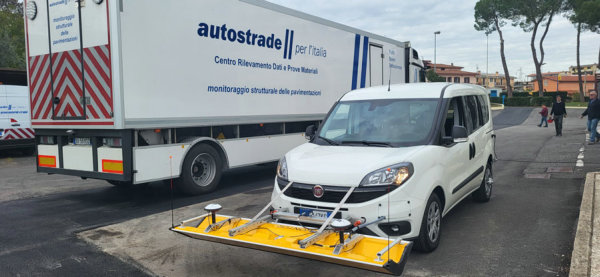

安装在车前的MK4空耦天线A2125

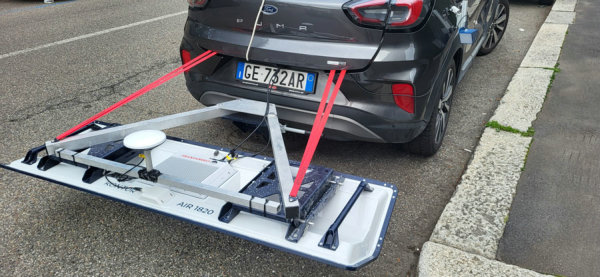

安装在车后的MK6空耦雷达A1820

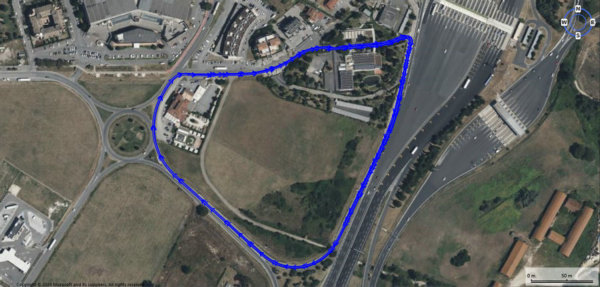

必应地图显示的试验比对测线

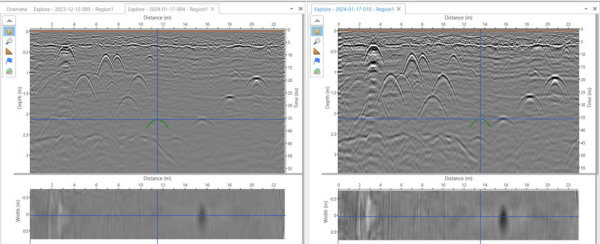

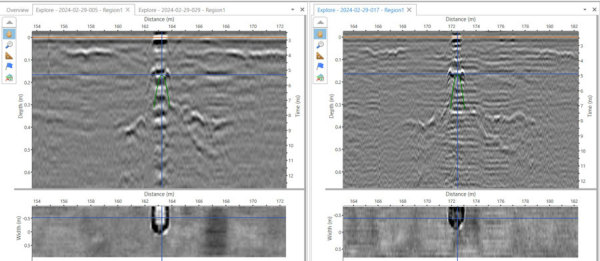

对比1:左侧为MK4数据,右侧为MK6(4.5GHz)数据

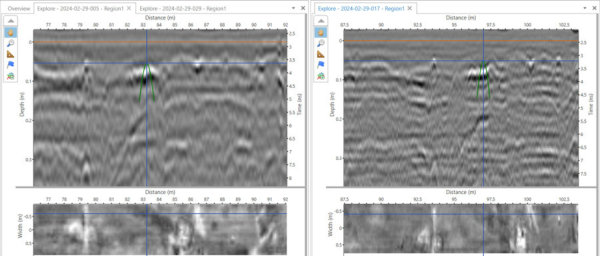

对比2:左侧为MK4数据,右侧为MK6数据

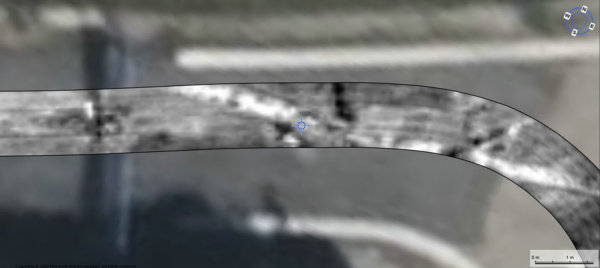

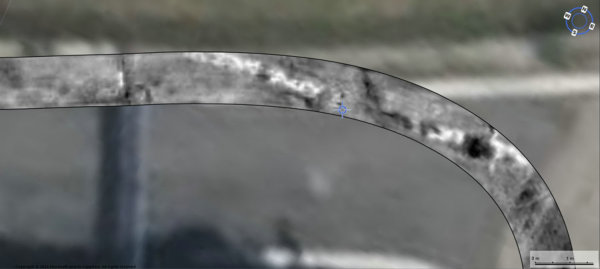

对比3:深度7cm雷达总览图图像对比如下:上图为MK4数据,下图为MK6数据




试验对比数据均按相同参数设置采集,雷达安装方式有所不同,尤其是安装在车后的雷达颠簸要大于车前的安装方式,会对数据比对产生一定影响。

从对比结果看,MK6分辨率要高于MK4。对比2显示10cm内的裂缝对比,MK6检测结果更为清晰。


地耦雷达MK4与MK6数据对比试验

地耦雷达对比试验在日本的一个试验场进行,该试验场预埋了管线和模拟空洞。

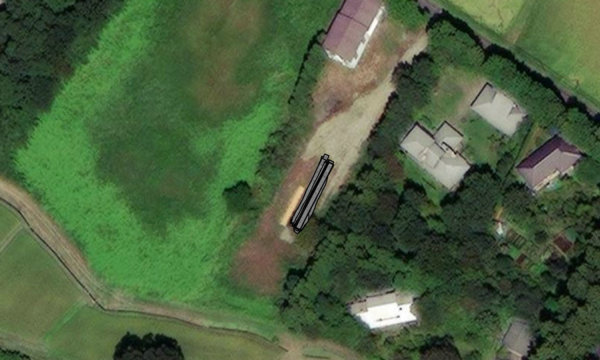

必应地图显示的试验场地与雷达测线

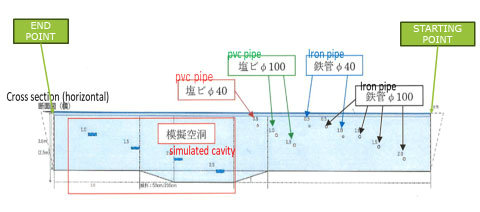

试验场预埋目标体示意图

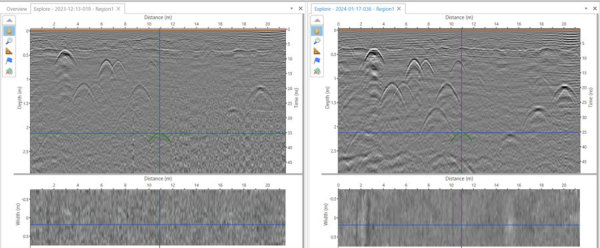

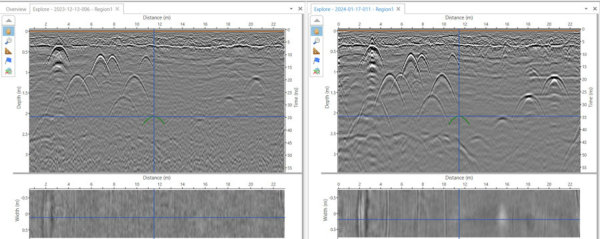

对比1:雷达贴地,检测速度17公里/小时:两种雷达均能检测到所有管线和空洞,如下左图为MK4,右图为MK6



对比2:雷达贴地,检测速度33公里/小时:MK6能够检测到所有管线和空洞,MK4未能检测到2.5米深度的模拟空洞,如下左图为MK4,右图为MK6



对比3:雷达离地10cm,检测速度80公里/小时:MK6仍然可以检测到所有管线和空洞,但2.5米深度的模拟空洞显得模糊,MK4有效检测深度不到2.0米,如下左图为MK4,右图为MK6



随着第六代频率步进三维探地雷达的登陆,必将拓宽探地雷达的应用领域,追求“更强,更深,更快”的探地雷达,是我们一致的目标!

更多第六代频率步进三维探地雷达信息,请详询欧美大地。
