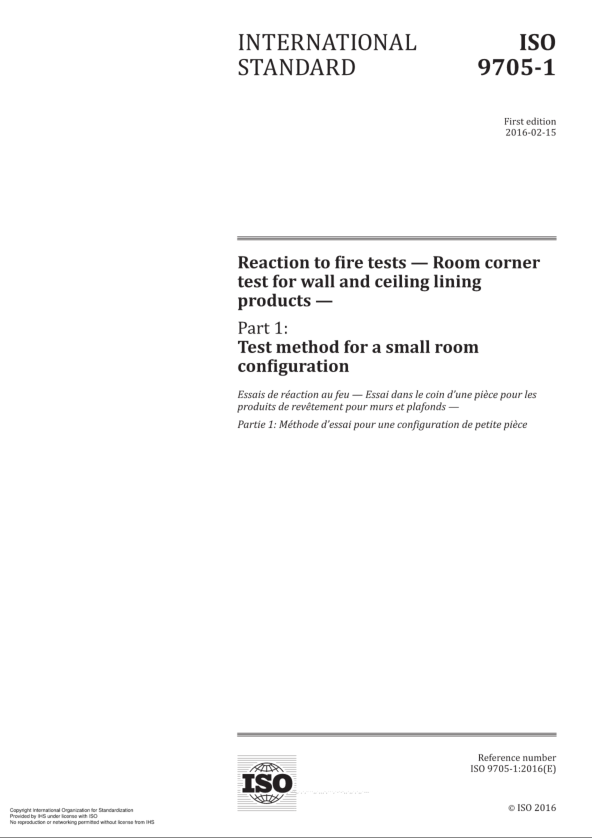

ISO 9705: 2016 《Reaction to fire tests — Room corner test for wall and ceiling lining  products —Part 1:Test method for a small room configuration》

 测量参数

• 热释放

  -热释放速率HRR(t)

  -总热释放量THR(t)

  -燃烧增长速率指数FIGRA

• 烟气生成

  -产烟速率SPR(t)

  -总产烟量TSP(t)

  -烟气生成速率指数SMOGRA

• 肉眼观察

  -竖直(向下)蔓延

  -燃烧滴落物/熔滴颗粒

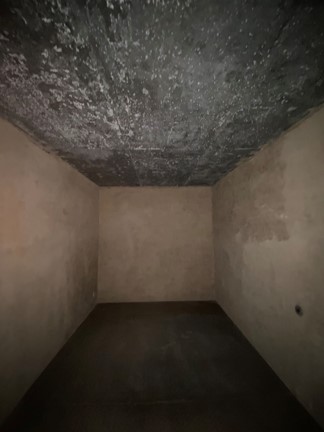

试验房间

试验房间由相互垂直的四面墙壁、 地面和天花板组成，房间内部尺寸为3.6(L)×2.4(W)×2.4(H)m。试验房间的门放置在墙壁中心，门尺寸为：0.8(W)×2(H)m。

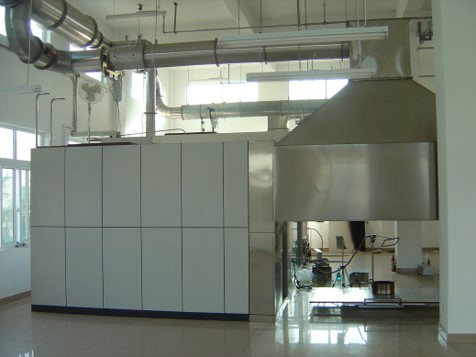

集烟罩和排气管道

排气系统应不干扰试验房间门口的火灾气流。在常压和温度为25°C时，系统的最 大排气能力应至少为3.5 m3/s。

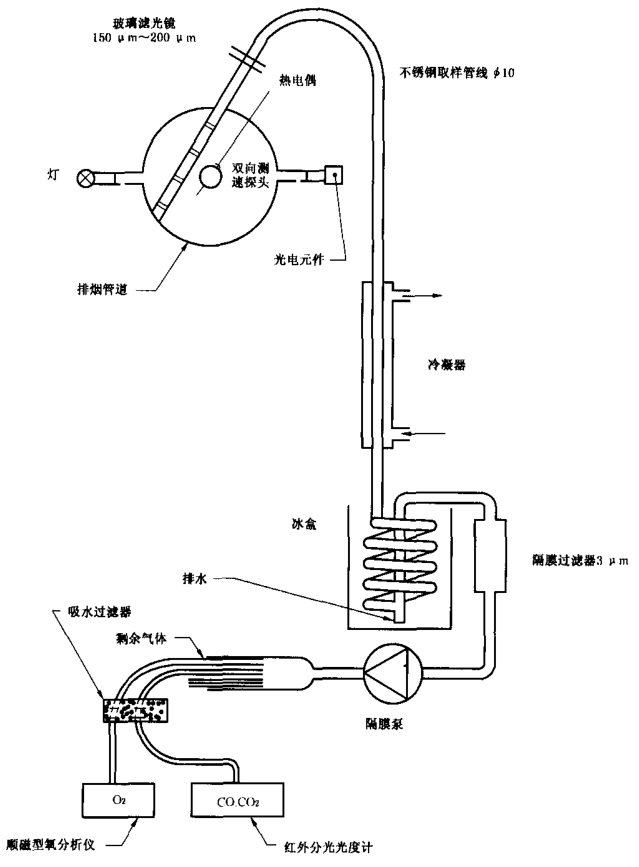

气体分析

- 取样探头(探头放置在排气管道中，由惰性材料制成，不会影响气体的浓度)

- 取样管线(管线材料为非腐蚀性，气体应经过过滤，到达气体分析仪。)

- 取样泵(将气样送到分析仪器)

- 氧气分析(从10%变化到90%之间的响应时间不得超过18s)

- 二氧化碳分析(从10%变化到90%之间的响应时间不得超过18s)

- 可用于其它量热仪(锥形量热仪，成束电缆燃烧测试仪(EN 50399)，单体燃烧试验装置(SBI)，家具量热仪，UL 9540A，以及其他大型耗氧量热仪)

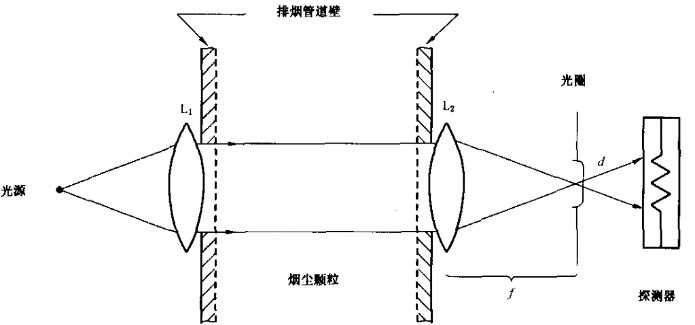

烟气测量系统

- 光源(白光)

- 透镜(将光聚成平行光束)

- 光圈

- 探测器

- 光束应沿直径方向横穿排烟管道
