线材测试应用

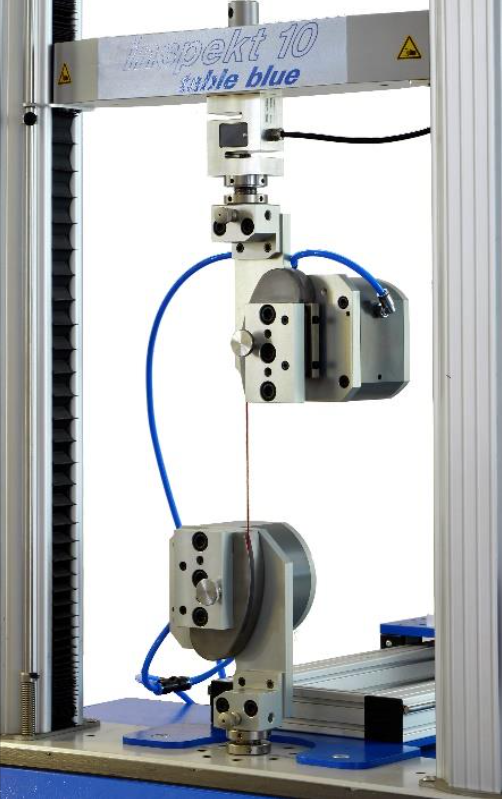

夹钳的长设计可使夹持力柔和地导入试样，通过减少夹持区末端的应力集中来加强拉伸试验。众所周知，如果自由长度和被夹持试样的横截面积相等，则试样可能会在夹钳处发生断裂，特殊的钳口设计恰恰可以防止这种影响。

该夹具特别适合对厚度不超过 4 毫米的线材进行拉伸测试。通过柱状夹具的设计，可以减少夹持力，这大大降低了样品在夹具处断裂的风险。

功能原理：

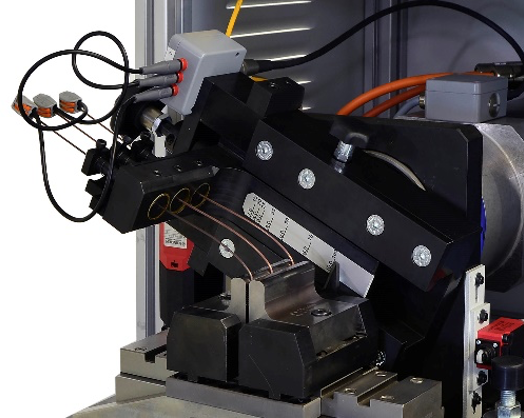

线材样品具有规定的长度，向左和向右弯曲 90° ，角度偏差最大为±3°。

线材的下端被夹入螺丝端子并引导通过一对弯曲辊。 弯曲辊由特殊硬化材料制成，可测试高达 2000MPa 的线材。 辊子可确保根据线材直径进行规定的弯曲。 弯曲辊可以更换。

线材的上端被夹在可移动的伺服电机驱动的弯曲臂中。 测试设备可根据上述标准进行调整。

测试空间允许同时测试最多 3 个样本，具体取决于线材直径。 因此，测试时间可以显着减少。

应用领域：

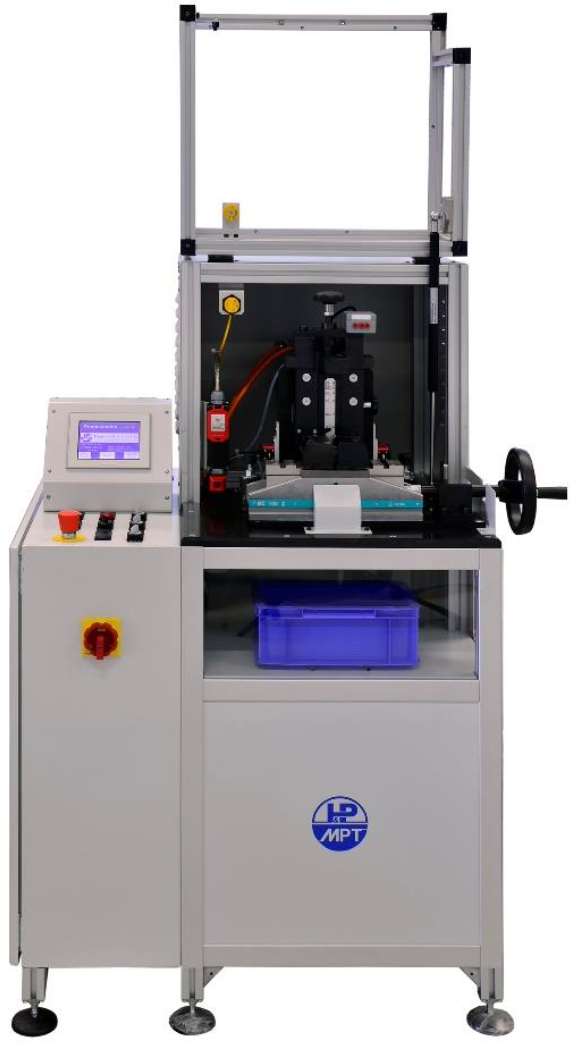

• 根据DIN ISO 7800和ASTM A938标准对不同材料的试样进行扭转试验，以及根据DIN EN 2002-13标准对线材进行交变扭转试验。

• 扭转测试装置可用于科学、研究和教学、测试实验室和生产过程控制。

优势：

• 高扭转刚度和高角分辨率

• 电气过载保护

• 可变的测试速度

• 免维护交流伺服驱动器，带有无间隙行星齿轮组

• 使用常规 PC 和材料测试软件 LabMaster 进行操作

• 通过电磁锁覆盖工作间，保护操作人员的安全
