TIP热法桩身完整性测试设备应用案例和数据分析（二）

热法桩身完整性测试（TIP）是通过测温电缆与数据采集盒（TAPs）来完成的。TIP测试系统由美国PDI公司与FGE联合生产，通过埋设于混凝土内部的测温电缆，测试并记录混凝土凝固过程中的温度。

测温电缆由一系列测温传感器组成，通常每间隔30cm（1英尺）布置一根。对于该桩，安装了4根，长度与钢筋笼长度相同，在钢筋笼下放之前完成绑扎。钢筋笼下到指定深度后，在每根电缆上连接采集盒，在浇筑混凝土之前即开始数据采集。

在混凝土凝固过程中，水泥水化产生热量，使得桩身内部温度升高。每隔15分钟，TAP数据采集盒会自动记录电缆上每个传感器测量的温度值，生成温度沿深度方向的曲线。当温度达到峰值后，将TAP连接到TIP主机，下载测试数据以便进行进一步分析。

TIP测试数据可以用来分析评价混凝土质量以及钢筋笼的位置。测温电缆沿深度方向的温度平均值与整体混凝土浇筑量直接相关。通过不同深度处的传感器的温度的平均值，可以评价墙体的完整性。如果测量的平均温度沿深度方向是连续一致的，就认为墙体的尺寸与质量是均匀的。如果局部出现温度值升高，则可怀疑出现扩径，而如果局部温度值降低，则怀疑缩颈或混凝土质量有问题。如果截面超过10%出现异常，则可在多根电缆的同一深度位置看到信号异常。因为土壤和泥浆不会发热，所以如果出现夹泥等问题，也会出现温度值降低的现象。

通过单根电缆温度与所有电缆温度平均值的差异，可以判断钢筋笼的偏位情况。如果电缆温度偏高，则表明该电缆更接近桩中心，或者靠近扩径位置；而如果电缆温度偏低，则表明该电缆接近桩土交界面，或者靠近缺陷。查看径向对称的两根电缆的温度，如果一根电缆温度高于平均值，而另一根温度低于平均值，那么可以判断钢筋笼发生了偏移。

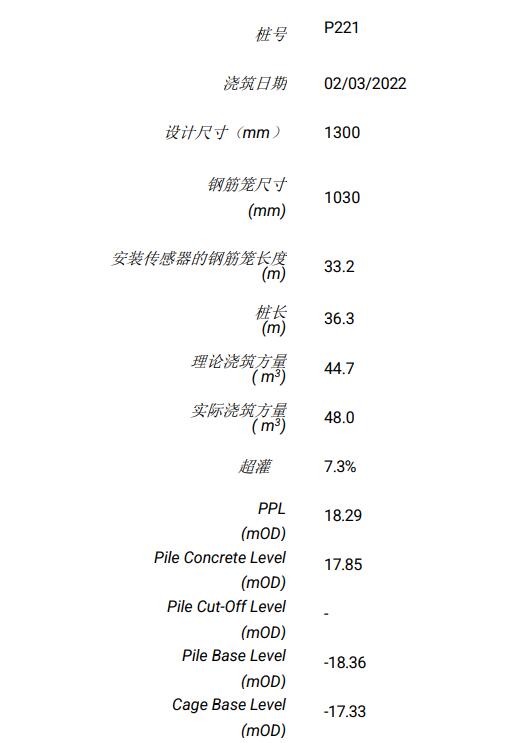

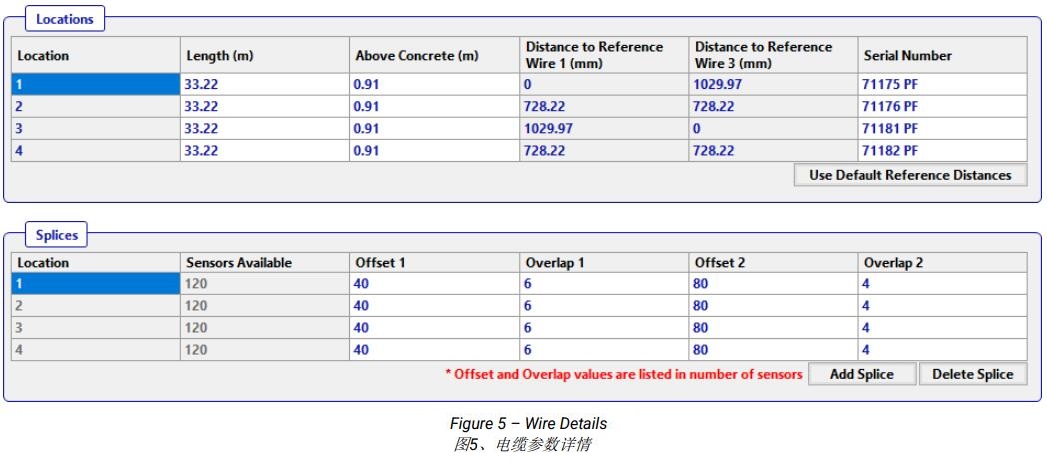

一、桩身信息

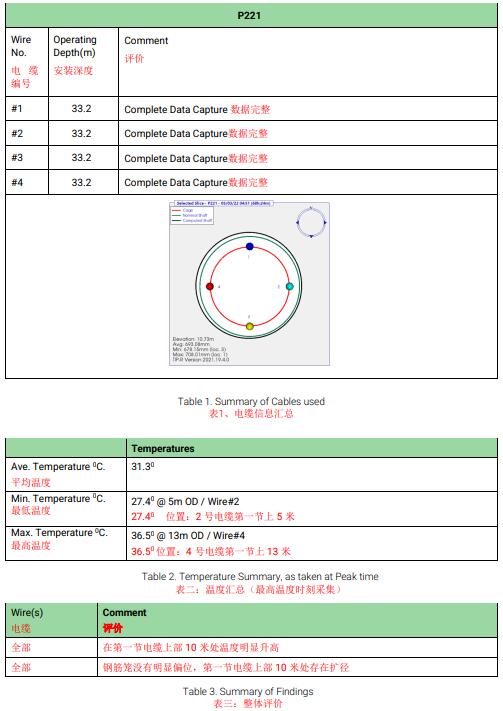

二、实测数据

TIP测试结果包括实测温度-深度曲线。如果测温度点足够多，温度轮廓图可以完整展示不同时间点，每一个传感器沿深度方向的温度。

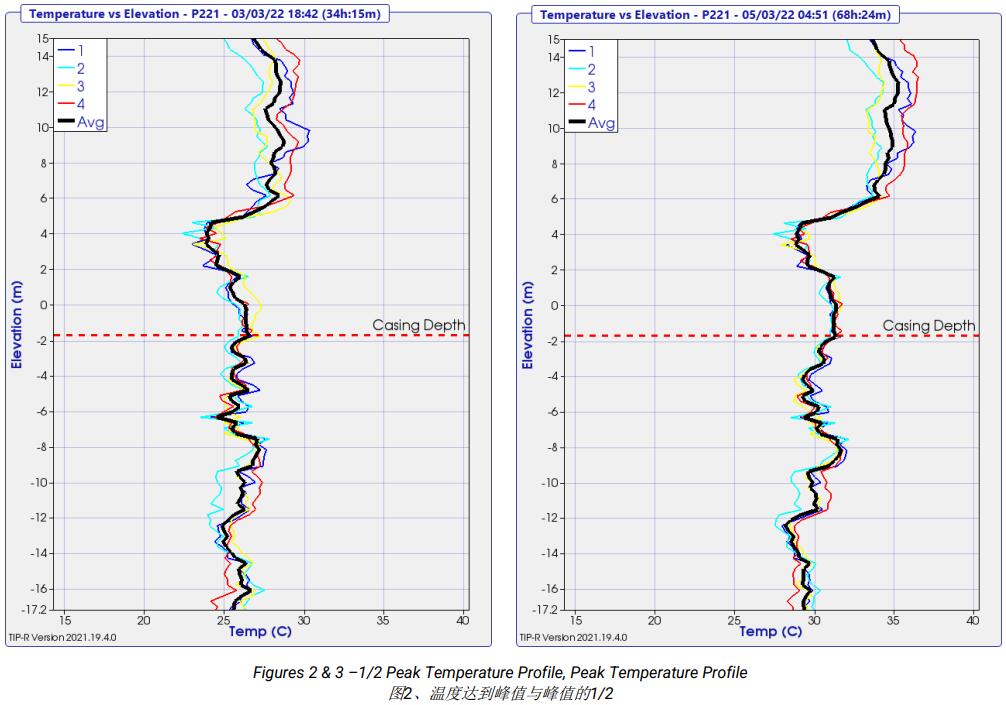

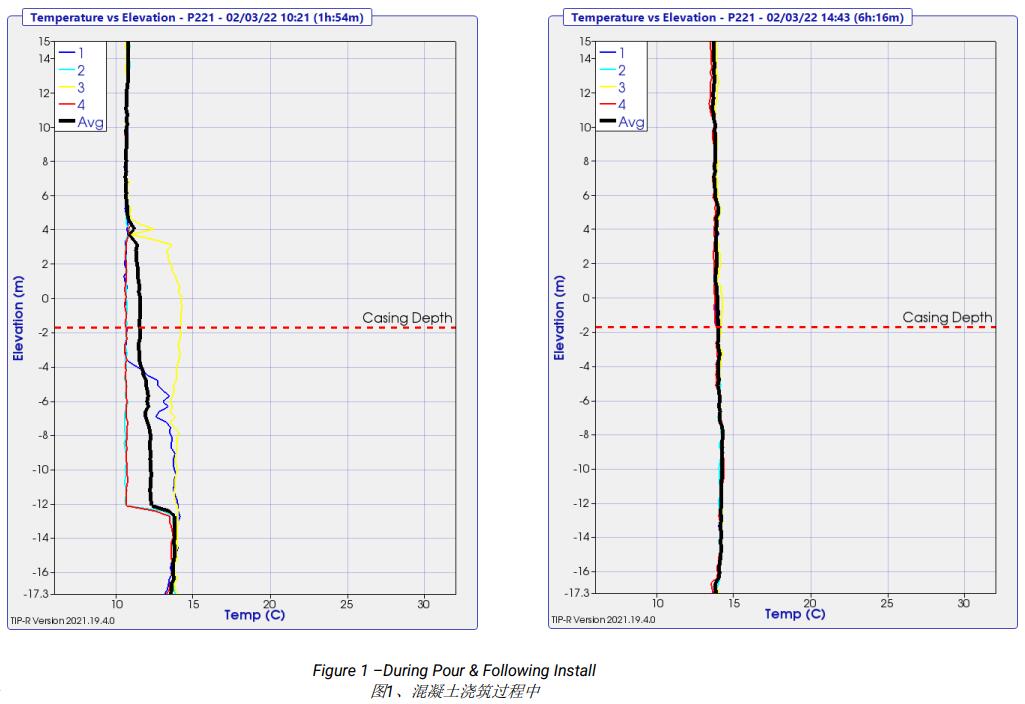

温度测试结果如图1-5所示。图1-3为以下时间点测试的4根电缆的温度-深度曲线：安装后第一次测试（图1），峰值温度一半时间（图2），峰值温度（图3）。

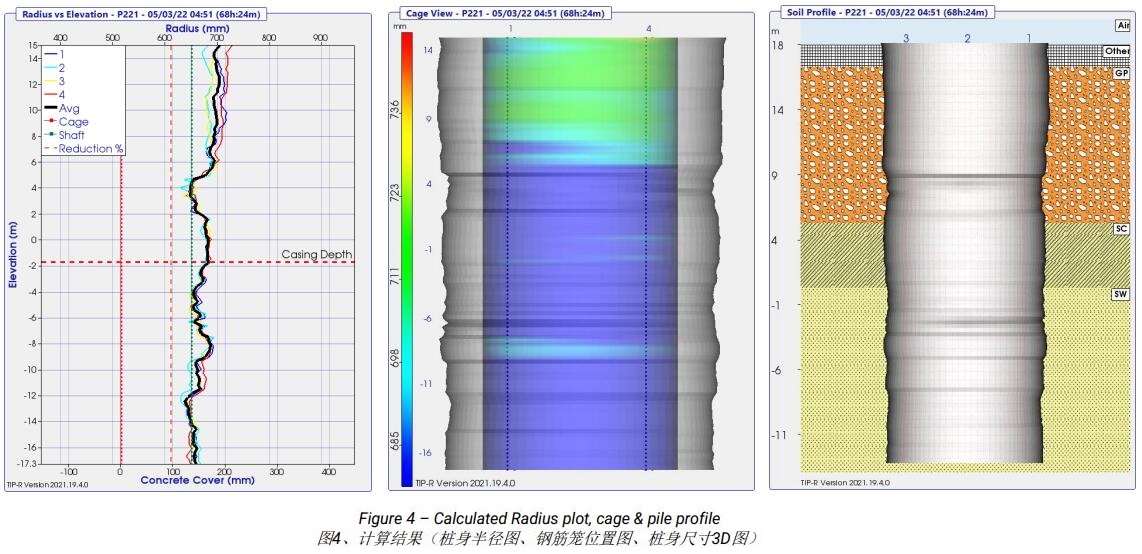

图4为专业分析软件TIP-reporter根据实测温度变化数据计算出来的桩身半径、钢筋笼位置延深度的分布图以及桩身尺寸3D模型图。

通常，分析的时刻为温度达到峰值与峰值一般的时间点，该项目为浇筑后的48小时。

三、数据解析

查看温度VS深度的关系曲线，整个桩身温度没有突降点，说明桩身没有明显的变化，没发生明显的异常，完整性良好。
